13

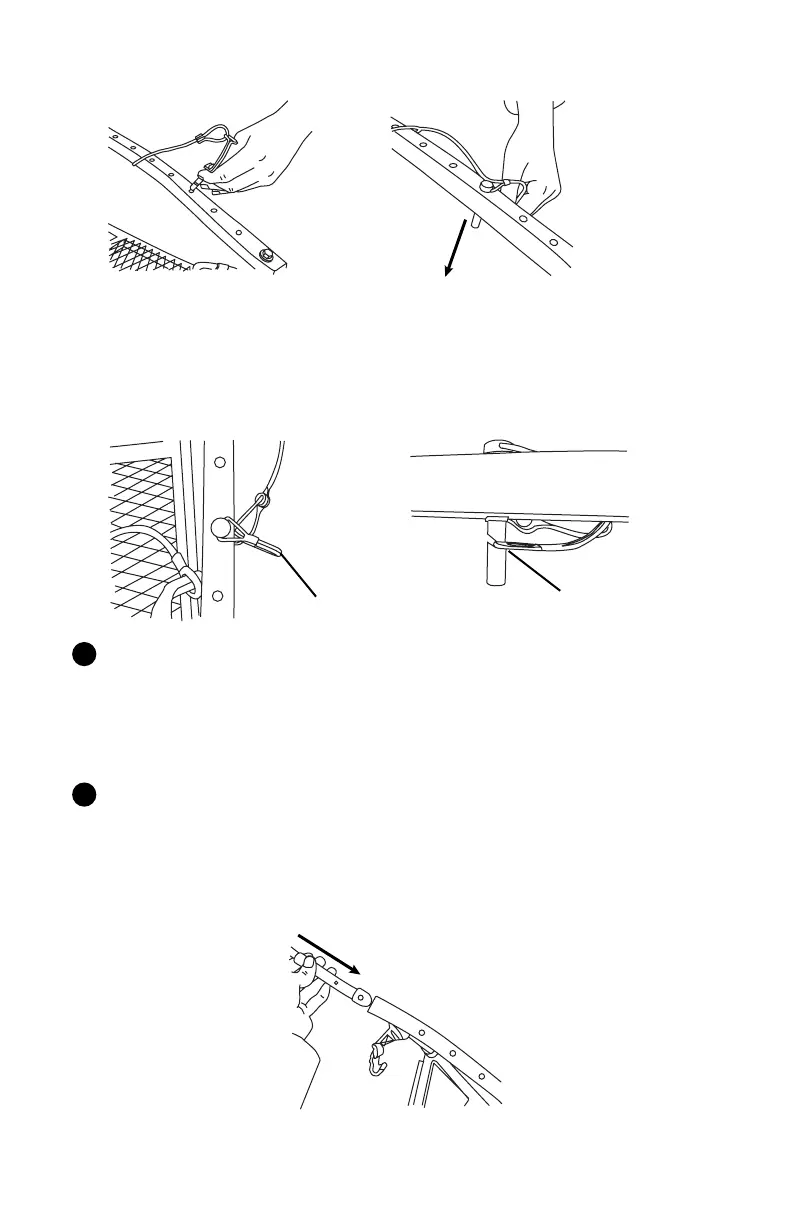

La partie ressort de la goupille doit être dirigée vers l’extérieur du mirador
ascensionnel comme montré dans la FIGURE 10. Fermez la goupille à
pression de l’anneau en D de façon que la partie ressort de la goupille soit
bloquée dans la rainure sur la goupille comme montré dans la FIGURE 11.
Position
Placez la partie dentée de la section de la plateforme du grimpeur contre
l’arbre de façon que la section de la plateforme soit à environ 30 à 60
centimètres (12”-24”) au-dessus du sol (hauteur du genou) de façon que
vous puissiez facilement grimper sur la plateforme à partir du sol.
Attachez le câble d’arbre
Enroulez l’extrémité du câble non xée autour de l’arbre.
Glissez l’extrémité du câble pour arbre dans le bras de réglage avec le
trou vers le haut (ILLUSTRATION 12).
FIGURE 8
FIGURE 10
FIGURE 9
FIGURE 11
FIGURE 12
Ressort vers
l’extérieur
Le ressort est
correctement
verrouillé
4.2
4.3
