27
В данном разделе описываются процедуры резки листового
материала. Дополнительные сведения о работе см.
вИнструкции по эксплуатации.
Настройка плунжера
1. Отогните рычаг блокировки, чтобы
открыть замок.
2. Вставьте плунжер в держатель
инструмента, удерживая его.
3. Нажмите рычаг блокировки, чтобы
он со щелчком зафиксировал
плунжер.
Убедитесь, что
индикатор
блокировки
стал белым.
Настройка рычагов крепления материала
Дополнительные сведения о работе см. в Инструкции по
эксплуатации.
Настройка левого рычага крепления материала
Установите левый рычаг крепления материала в положение
блокировки для
удержания материала
с помощью левого
прижимного ролика.
Настройка правого рычага крепления материала
Правый рычаг крепления материала имеет три
положения блокировки. Положение блокировки зависит
от ширины материала. Установите правый рычаг
крепления материала (1,2,3) в правильное положение.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Настройка прижимных роликов
Настройте положение левого и правого прижимного ролика
согласно ширине материала. Установите прижимные ролики
по обоим краям материала.
Перемещение прижимных роликов
Чтобы переместить прижимные ролики, поднимите
рычаги крепления материала и разблокируйте
прижимные ролики. Пальцами нажмите "PUSH" и
переместите прижимной ролик влево и вправо,
удерживая "PUSH". Если кнопка “PUSH” находится в
таком положении, что на нее сложно нажать, поверните
ролик так, чтобы кнопка была легко доступна.
Когда прижимной ролик достиг нужного положения,
отпустите "PUSH" и поместите его в паз положения,
чтобы он встал на место со щелчком. После установки
прижимного ролика
переместите его чуть
влево и вправо, не
нажимая "PUSH", для
проверки правильной
установки в паз
положения.
Рычаг блокировки
Рычаг блокировки
Индикатор
блокировки
БлокировкаРазблокировка
Щелчок
Рычаг блокировки
Индикатор
блокировки
БлокировкаРазблокировка
Ширина материала и положение блокировки
Блокировка 1: A4 / 8,5” / 220 мм / B4 / 11” / A3
Блокировка 2: 12” / 320 мм / A3+ / НЕСУЩИЙ ЛИСТ / B3 / 15” / A2
Блокировка 3: 17” / 500 мм / 20”
РазблокировкаРазблокировка
Блокировка 1
Блокировка 2Блокировка 2
Блокировка 3Блокировка 3
Разблокировка
Блокировка
Глубина ножа регулируется поворотом кончика плунжера.
Чтобы настроить глубину ножа, совместите номер с
красной линией. Чем большее число будет
совмещено с линией, тем больше будет глубина
ножа. Глубина ножа изменяется примерно на
0,1 мм для каждого номера. Максимальная
глубина ножа составляет приблизительно 1 мм.
ВНИМАНИЕ
Осторожно обращайтесь с ножом, чтобы не поранить руки и др.
Настройте глубину ножа так, чтобы он не касался
подложки. Используйте несущий лист при высечке.
Виниловый лист
Подложка
Нож
ДА
Нож
Виниловый лист
Подложка
НЕТ
Информация и меры предосторожности в
отношении регулировки глубины ножа
Подготовка плунжера
ВНИМАНИЕ
Не поворачивайте колпачок по часовой стрелке (к 10), если
конец ножа не выступает (на 0). Аналогично, не поворачивайте
колпачок дальше против часовой стрелки (к 0), если кончик
ножа выступает на 1 мм (на 10). Эти действия могут повредить
плунжер.
Кнопка “КОПИРОВАНИЯ”:
используется для перехода в режим копирования.
Кнопка “ТЕСТ РЕЗКИ”:
используется для перехода к экрану теста резки.
Кнопка “HOME”:
используется для перемещения каретки
инструментов в исходное положение.
Кнопка “USB”: используется для перехода в меню
для резки с устройства USB.
Положение: используется для перехода к экрану
кнопки положения.
Другие кнопки
Кнопка “Страница”:
используется для перехода к следующей странице
на этом же уровне.
Кнопка “Выход”:
и
спользуется для выхода из текущего экрана. При
нажатии кнопки до использования функции
(Подтверж.) на экране, где отображается
(Подтверж.), будет выполнен выход без настройки
параметра.
Кнопка “Подтверж.”:
используется для подтверждения настроек.
Кнопка “Выполнить”:
используется для выполнения настроек.
Кнопка “Начало”:
и
спользуется для настройки начала изображения.
Кнопка “Область резки”:
используется для отображения области резки
материала, который был загружен.
Кнопка “OK”: используется для подтверждения
положения инструмента, перемещенного
с помощью кнопок положения.
Кнопка “Стоп”: остановка резки.
Прижимной ролик
Паз
положения
Щелчок
CONDITION NO. (условие резки)
Проверьте/настройте условия резки, коснувшись
CONDITION на экранеHOME. Дополнительные сведения см. в
Руководстве пользователя 5.1.
Если каретка инструментов мешает настроить прижимные
ролики, разблокируйте левый и правый рычаги крепления
материала и медленно переместите каретку. Осторожно
держите каретку инструментов по бокам. Удерживание в
другом положении или применение силы при ее перемещении
может привести к повреждению каретки.
Каретка инструментов
Положения правого прижимного ролика
Настройте "часть для прижатия материала" прижимного
ролика в соответствии с шириной материала. Совместите
часть для прижатия материала с отметками вверху для
стандартных размеров (мм), посередине для стандартных
размеров (дюймы) и снизу для нестандартных размеров или
несущего листа.
6. Совместите левый край листа с отметкой " I " значка " "
на передней направляющей.
7. Ширина, передний и задний край материала
сканируются и выполняется загрузка листа. Если
отображается ошибка, выполните инструкции,
указанные на экране.
Лист
Прижимной ролик
Прижимной ролик Край листа
Установите параллельно
Передняя
направляющая
Край листа Прижимной ролик
Лист
ВНИМАНИЕ
При выборе “ВЫКЛ” не выполняйте резку, превышающую
установленный размер материала. Устройство выполняет резку
за пределами материала, что может привести к повреждению
плунжера и коврика для резки.

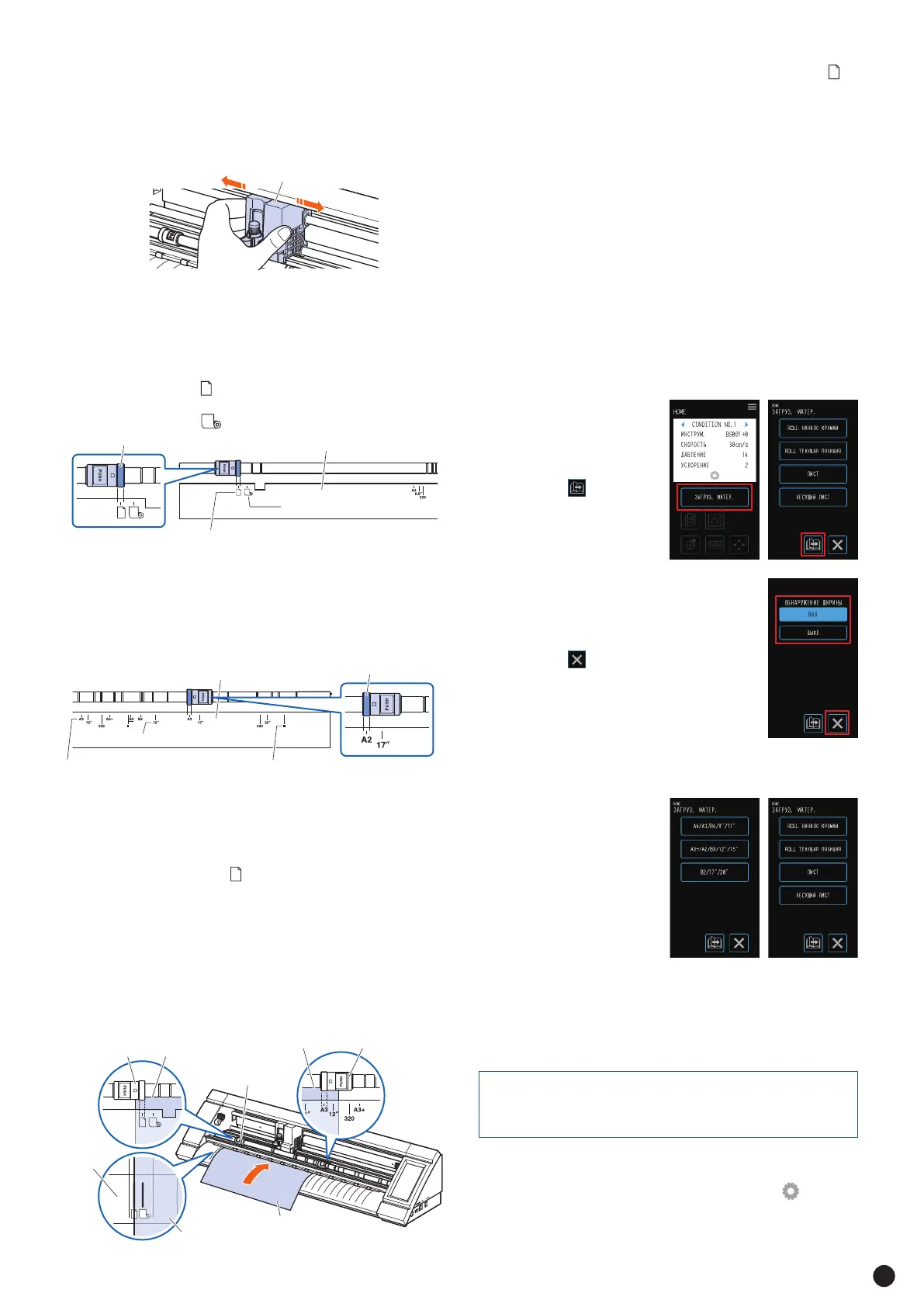

Загрузка листовых материалов
1. Поднимите рычаги крепления материала и разблокируйте
прижимные ролики.
2. Переместите прижимной ролик в левую сторону в
положение с отметкой " ". Переместите прижимной
ролик в правую сторону согласно ширине листа.
3. Опустите рычаги крепления материала по обеим
сторонам для блокировки прижимных роликов.
4.
На экране "HOME" нажмите "ЗАГРУЗ. МАТЕР." - "ЛИСТ".
5.
Равномерно расположите края листа по отношению к
прижимным роликам. Протолкните лист под
направляющую прижимных роликов и загрузите его так,
чтобы он был параллелен передней направляющей.
Положения прижимного ролика
Положения левого прижимного ролика
Совместите "часть для прижатия материала" прижимного
ролика с направляющей положения, чтобы установить
положение прижимного ролика. Совместите прижимной
ролик с положением " " при использовании листовых
материалов или несущего листа. Совместите прижимной
ролик с положением " " при использовании рулонов.
Направляющая положения прижимного ролика
Рулон
Листовой материал/Несущий лист
Часть для прижатия материала
Направляющая положения прижимного ролика
Стандартные размеры (мм)
Стандартные размеры (дюймы)
Нестандартные размеры/Несущий лист
Часть для прижатия материала
3. Выберите “ВЫКЛ” для отключения
обнаружения ширины материала.
Выберите “ВКЛ” для включения
обнаружения ширины материала.
Нажмите “ (Выход)” после
завершения настройки.
Настройка обнаружения ширины
материала
В зависимости от типа материала (особенно с высокой
прозрачностью) материал может быть невозможно
установить из-за ошибки обнаружения ведущего
края/ширины/положения материала. В этом случае
используйте несущий лист или отключите обнаружение
ширины материала, выполнив следующие действия.
Извлеките материал перед настройкой обнаружения
ширины материала. Его невозможно установить
правильно, если материал загружен.
1. Нажмите “ЗАГРУЗ.
МАТЕР.” на экране
“HOME”.
2. Нажмите “ (Страница)”
для отображения экрана
“ОБНАРУЖЕНИЕ
ШИРИНЫ”.
4. В зависимости от настройки экран в окне “ЗАГРУЗ.
МАТЕР.” экрана “HOME” будет меняться.
•
Если выбрано “ВЫКЛ”,
выберите размер
материала.
Размером материала
будет рулон “A3”, если
выбрано
“A4/A3/B4/8"/11"”.
Размером материала
будет рулон “A2”, если
выбрано
“A3+/A2/B3/12"/15"”.
Размером материала будет рулон “20"”, если выбрано
“B2/17"/20"”.
•
Если выбрано “ВКЛ”, выберите форму материала.
При выборе
“ВКЛ”
При выборе
“ВЫКЛ”
