В данном разделе описываются процедуры резки листового
материала. Дополнительные сведения о работе см.
вИнструкции по эксплуатации.

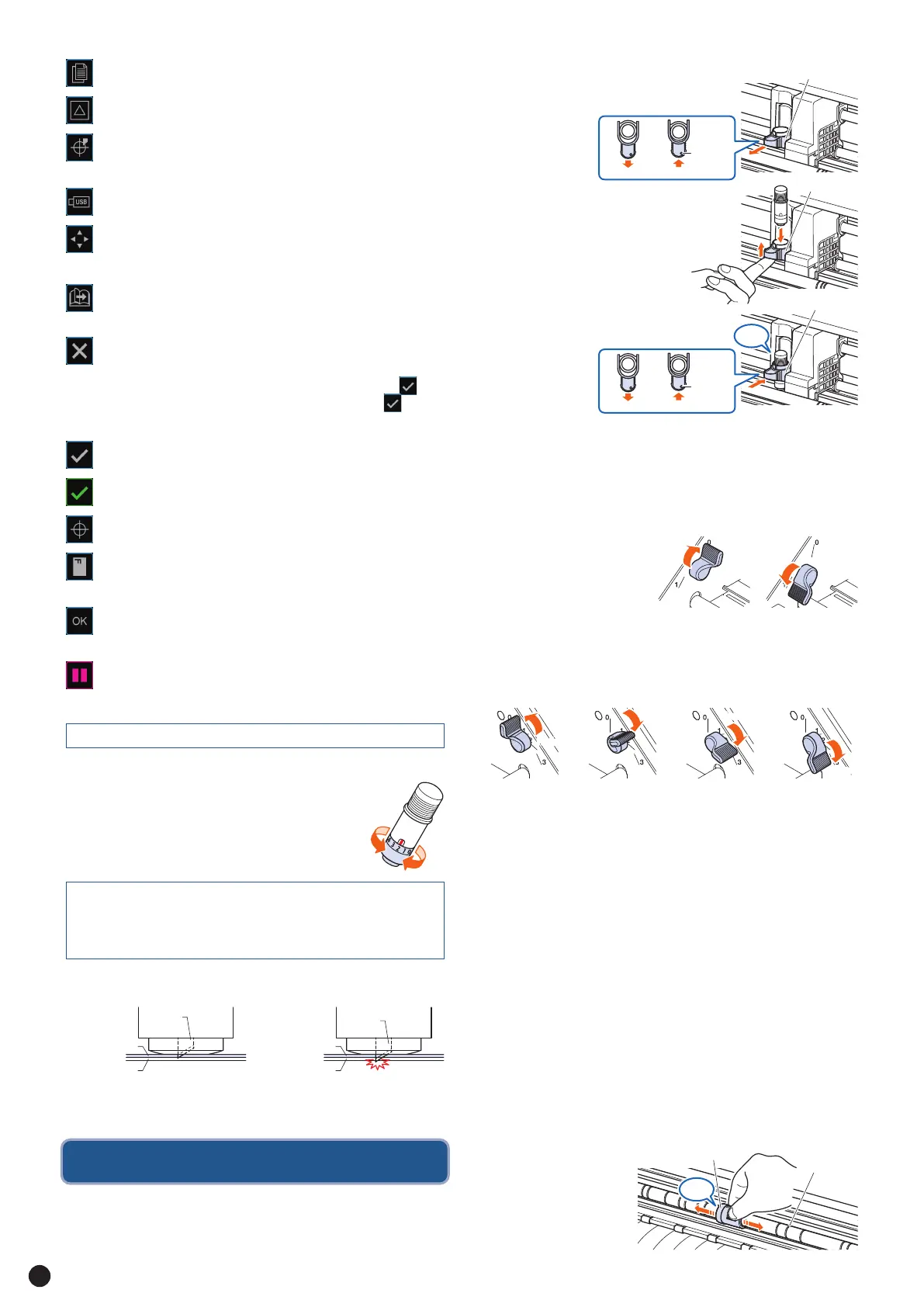

Настройка плунжера
1. Отогните рычаг блокировки, чтобы
открыть замок.
2. Вставьте плунжер в держатель
инструмента, удерживая его.
3. Нажмите рычаг блокировки, чтобы
он со щелчком зафиксировал
плунжер.
Убедитесь, что
индикатор
блокировки
стал белым.
Настройка рычагов крепления материала
Дополнительные сведения о работе см. в Инструкции по
эксплуатации.
Настройка левого рычага крепления материала
Установите левый рычаг крепления материала в положение
блокировки для
удержания материала
с помощью левого
прижимного ролика.
Настройка правого рычага крепления материала
Правый рычаг крепления материала имеет три
положения блокировки. Положение блокировки зависит
от ширины материала. Установите правый рычаг
крепления материала (1,2,3) в правильное положение.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Настройка прижимных роликов
Настройте положение левого и правого прижимного ролика
согласно ширине материала. Установите прижимные ролики
по обоим краям материала.
Перемещение прижимных роликов
Чтобы переместить прижимные ролики, поднимите
рычаги крепления материала и разблокируйте
прижимные ролики. Пальцами нажмите "PUSH" и
переместите прижимной ролик влево и вправо,
удерживая "PUSH". Если кнопка “PUSH” находится в
таком положении, что на нее сложно нажать, поверните
ролик так, чтобы кнопка была легко доступна.
Когда прижимной ролик достиг нужного положения,
отпустите "PUSH" и поместите его в паз положения,
чтобы он встал на место со щелчком. После установки
прижимного ролика
переместите его чуть
влево и вправо, не
нажимая "PUSH", для
проверки правильной
установки в паз
положения.
Рычаг блокировки
Рычаг блокировки
Индикатор
блокировки
БлокировкаРазблокировка
Щелчок
Рычаг блокировки
Индикатор
блокировки
БлокировкаРазблокировка
Ширина материала и положение блокировки
Блокировка 1: A4 / 8,5” / 220 мм / B4 / 11” / A3
Блокировка 2: 12” / 320 мм / A3+ / НЕСУЩИЙ ЛИСТ / B3 / 15” / A2
Блокировка 3: 17” / 500 мм / 20”
РазблокировкаРазблокировка
Блокировка 1
Блокировка 2Блокировка 2
Блокировка 3Блокировка 3
Разблокировка
Блокировка
Глубина ножа регулируется поворотом кончика плунжера.
Чтобы настроить глубину ножа, совместите номер с
красной линией. Чем большее число будет
совмещено с линией, тем больше будет глубина
ножа. Глубина ножа изменяется примерно на
0,1 мм для каждого номера. Максимальная
глубина ножа составляет приблизительно 1 мм.
ВНИМАНИЕ
Осторожно обращайтесь с ножом, чтобы не поранить руки и др.
Настройте глубину ножа так, чтобы он не касался
подложки. Используйте несущий лист при высечке.
Виниловый лист
Подложка
Нож
ДА
Нож
Виниловый лист
Подложка
НЕТ
Информация и меры предосторожности в
отношении регулировки глубины ножа
Подготовка плунжера
ВНИМАНИЕ
Не поворачивайте колпачок по часовой стрелке (к 10), если
конец ножа не выступает (на 0). Аналогично, не поворачивайте
колпачок дальше против часовой стрелки (к 0), если кончик
ножа выступает на 1 мм (на 10). Эти действия могут повредить
плунжер.
Кнопка “КОПИРОВАНИЯ”:
используется для перехода в режим копирования.
Кнопка “ТЕСТ РЕЗКИ”:
используется для перехода к экрану теста резки.
Кнопка “HOME”:
используется для перемещения каретки
инструментов в исходное положение.
Кнопка “USB”: используется для перехода в меню
для резки с устройства USB.
Положение: используется для перехода к экрану
кнопки положения.
Другие кнопки
Кнопка “Страница”:
используется для перехода к следующей странице
на этом же уровне.
Кнопка “Выход”:
и
спользуется для выхода из текущего экрана. При
нажатии кнопки до использования функции
(Подтверж.) на экране, где отображается
(Подтверж.), будет выполнен выход без настройки
параметра.
Кнопка “Подтверж.”:
используется для подтверждения настроек.
Кнопка “Выполнить”:
используется для выполнения настроек.
Кнопка “Начало”:
и
спользуется для настройки начала изображения.
Кнопка “Область резки”:
используется для отображения области резки
материала, который был загружен.
Кнопка “OK”: используется для подтверждения
положения инструмента, перемещенного
с помощью кнопок положения.
Кнопка “Стоп”: остановка резки.
Прижимной ролик
Паз
положения
Щелчок
