Unité intérieure gainable pour climatiseurs multiples
6

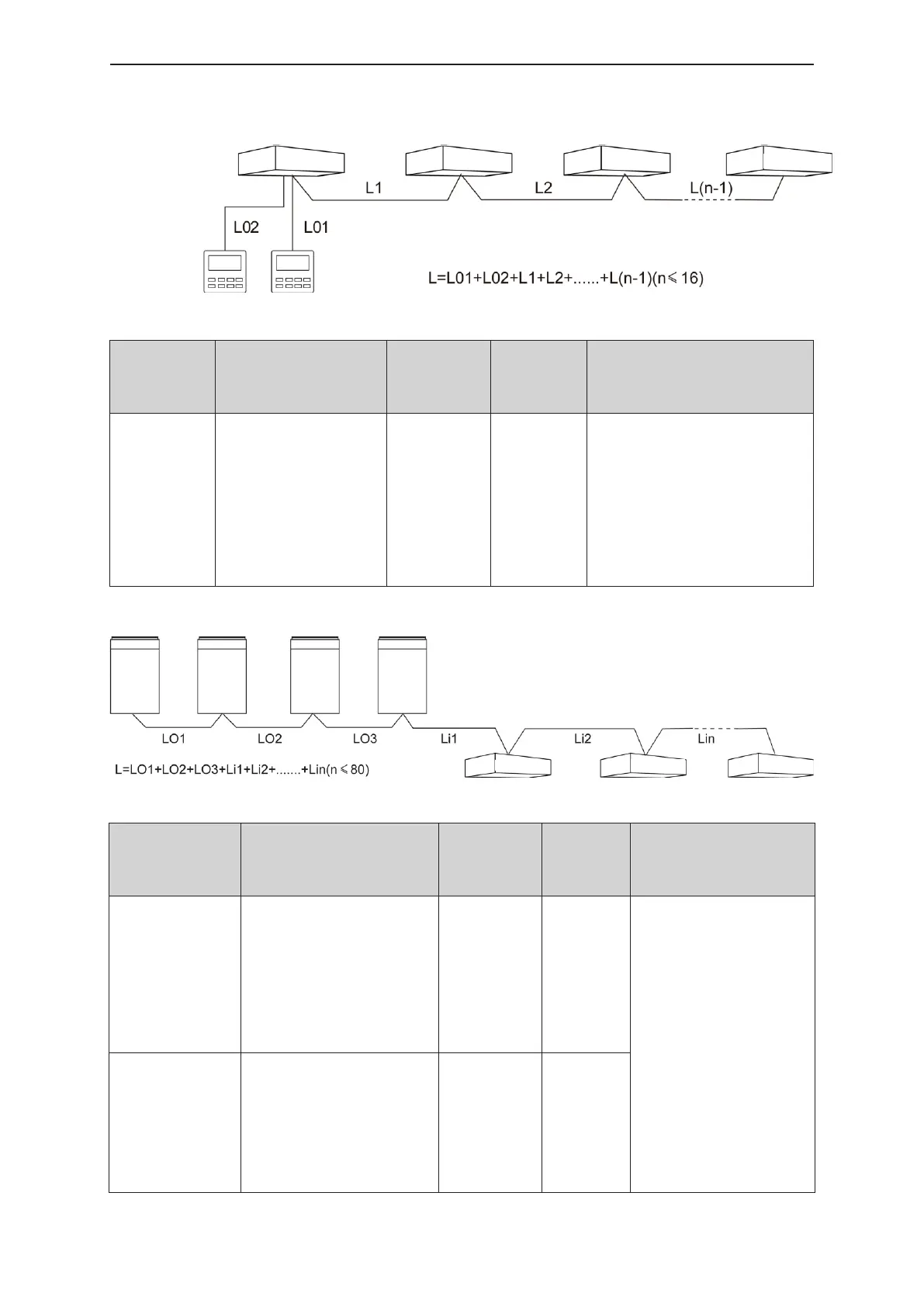

3.3.1 Sélectionner la ligne de communication entre l'unité intérieure et la commande
laire
Unité intérieure 1
Unité intérieure 2
Unité intérieure 3
Unité intérieure n
Commande
maîtresse
Commande
sous-maîtresse
Fig 3.3.1
Type de câble
Longueur totale du câble
de communication entre
l'unité intérieure et la
commande laire (m/pied)
Section
de câble
(mm
2
/AWG)
Normes
de câble
Remarque
Cordon
avec gaine en
polychlorure de
vinyle légère/
ordinaire
(60227 CEI 52
/60227 CEI 53)
L ≤ 250(850)
2×0,75~2×1,25
(2×18~2×16)
CEI
60227-5:2007
1. La longueur totale du câble
de communication ne doit pas
dépasser 250 m (850 pieds).
2. Le câble doit être circulaire
(les ls torsadés ensemble).
3. Si l'unité est installée dans un
endroit présentant un champ
magnétique intense ou de fortes
interférences, utiliser un l
blindé.
3.3.2 Sélectionner la ligne de communication entre l'unité intérieure et l’unité extérieure
Unité intérieure 1
Unité
extérieure
1
Unité
extérieure
2
Unité
extérieure
3
Unité
extérieure
4
Unité intérieure 2
Unité intérieure n
Fig 3.3.2
Type de câble
Longueur totale du câble de
communication entre l'unité
intérieure et l’unité intérieure
(ou l’unité extérieure) (m/pied)
Section
de câble
(mm
2
/AWG)
Normes
de câble
Remarque
(Ligne
d'alimentation de
l'unité intérieure)
Cordon avec gaine
en polychlorure
de vinyle légère/
ordinaire
(CEI 60227 52
/CEI 60227 53)
L ≤ 1000(3280) L ≤ 1000(3280) CEI 60227-5
1. Si le diamètre est élargi
à 18 AWG, la longueur
totale de la ligne de com-
munication peut atteindre
1500 m (4920 pieds).
2. Le câble doit être circu-
laire (les ls torsadés
ensemble).
3. Si l'unité est installée
dans un endroit présen-
tant un champ magné-
tique intense ou de fortes
interférences, utiliser un
l blindé.
(ligne d'alimentation
de l'unité
extérieure)
Cordon avec gaine
en polychlorure
de vinyle légère/
ordinaire
(CEI 60245 57)
L ≤ 1000(3280) ≥2×0,75(2×18) CEI 60245-1
