15
Unité intérieure gainable pour climatiseurs multiples

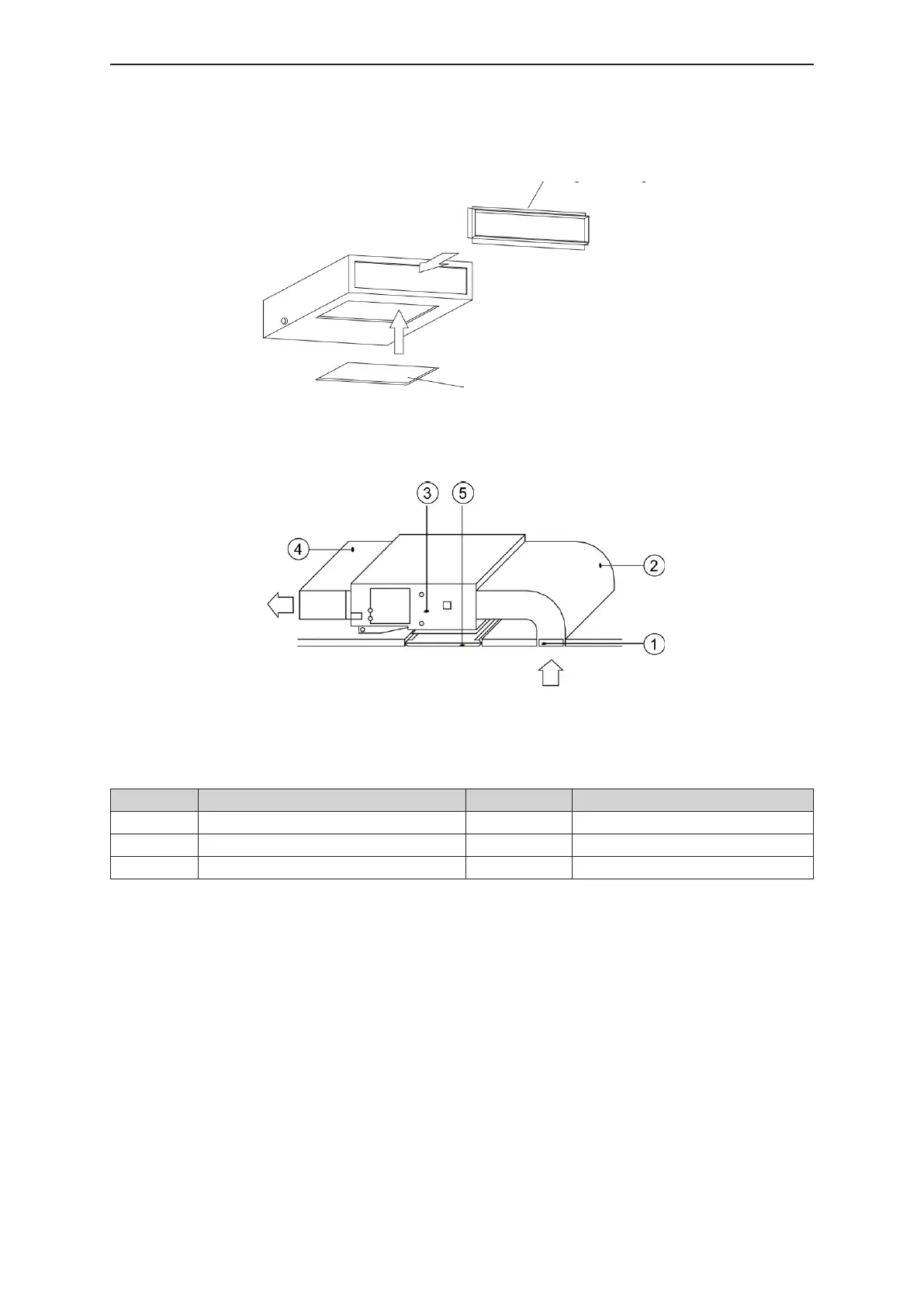

4.4.3 Installation de la conduite d'air de retour
(1) L'emplacement d'installation par défaut de la bride rectangulaire se trouve à l'arrière, et la
plaque d'air de retour se trouve en bas, comme indiqué dans la Fig. 4.4.4.
Bride rectangulaire
Air de retour arrière
Plaque d'air de retour
Air de retour inférieur
Fig 4.4.4
(2) Il est possible de choisir la méthode d'installation en tenant compte de l'état du bâtiment,
de l'entretien, etc., comme indiqué dans la Fig. 4.4.5.
Air de retour
Air de pulsion
Fig 4.4.5
Tableau 5 Installation de la conduite d'air de retour
N° Nom N° Nom
1 Entrée d'air de retour (avec ltre) 4 Conduite d’alimentation d’air
2 Conduite d'air de retour 5 Grille
3 Unité intérieure
4.5 Pose de la commande laire
Veuillez vous reporter au manuel d'utilisation de la commande laire pour les détails de pose.
MISE EN GARDE ! Une fois la pose terminée, l’unité doit être testée et dépannée avant d’être
mise en service. Veuillez vous reporter au manuel d'utilisation de l’UE pour l’adressage
automatique et les détails de dépannage.
