Gree GMV-ND56PHS/A-T User Manual

Unité intérieure gainable pour climatiseurs multiples
14

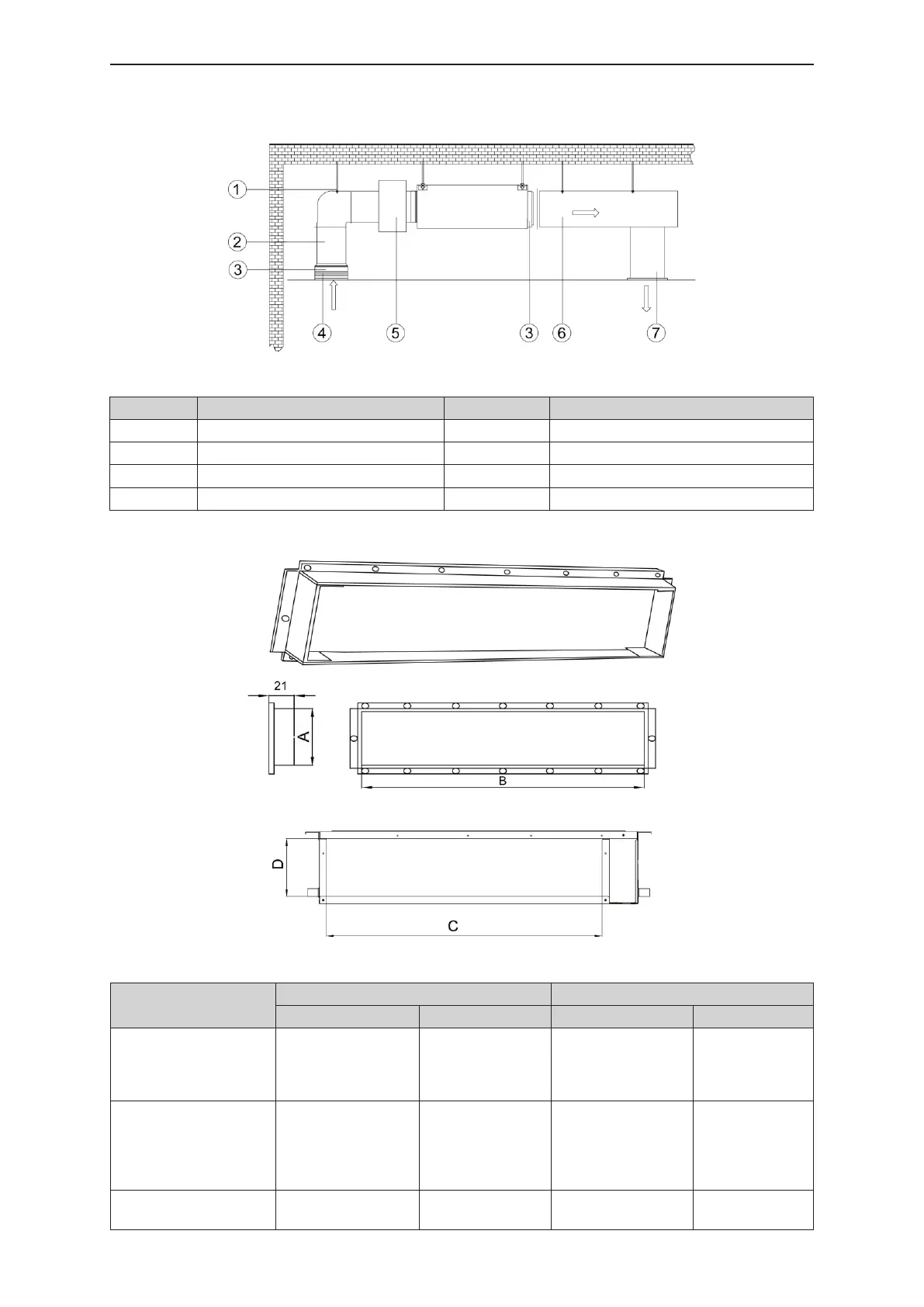

4.4.1 Pose de la conduite d’air
(1) Pose de la conduite rectangulaire
Air de retour
Air de pulsion
Fig 4.4.1
N° Nom N° Nom
1 Tige de suspension 5 Boîtier de pression statique
2 Conduite d'air de retour 6 Conduite d’alimentation d’air principale
3 Conduite exible 7 Sortie d'air d’alimentation
4 Entrée d'air de retour
4.4.2 Forme et taille de l’ouverture de sortie d’air et de retour d'air
Fig 4.4.2 Sortie d'air
Fig 4.4.3 Ouverture de retour d'air
Modèle
Taille de la sortie d’air Taille de l’ouverture de retour d’air
A B C D
GMV-ND56PHS/A-T
GMV-ND63PHS/A-T
GMV-ND71PHS/A-T
GMV-ND80PHS/A-T
158
(6-1/4)
818
(32-1/4)
994
(39-1/8)
195
(7-5/8)
GMV-ND90PHS/A-T
GMV-ND100PHS/A-T
GMV-ND112PHS/A-T
GMV-ND125PHS/A-T
GMV-ND140PHS/A-T
158
(6-1/4)
818
(32-1/4)
100
(3-7/8)
206
(8-1/8)
GMV-ND160PHS/A-T
190
(7-1/2)
850
(33-1/2)
940
(37)
286
(11-1/4)
