Unité intérieure gainable pour climatiseurs multiples
10

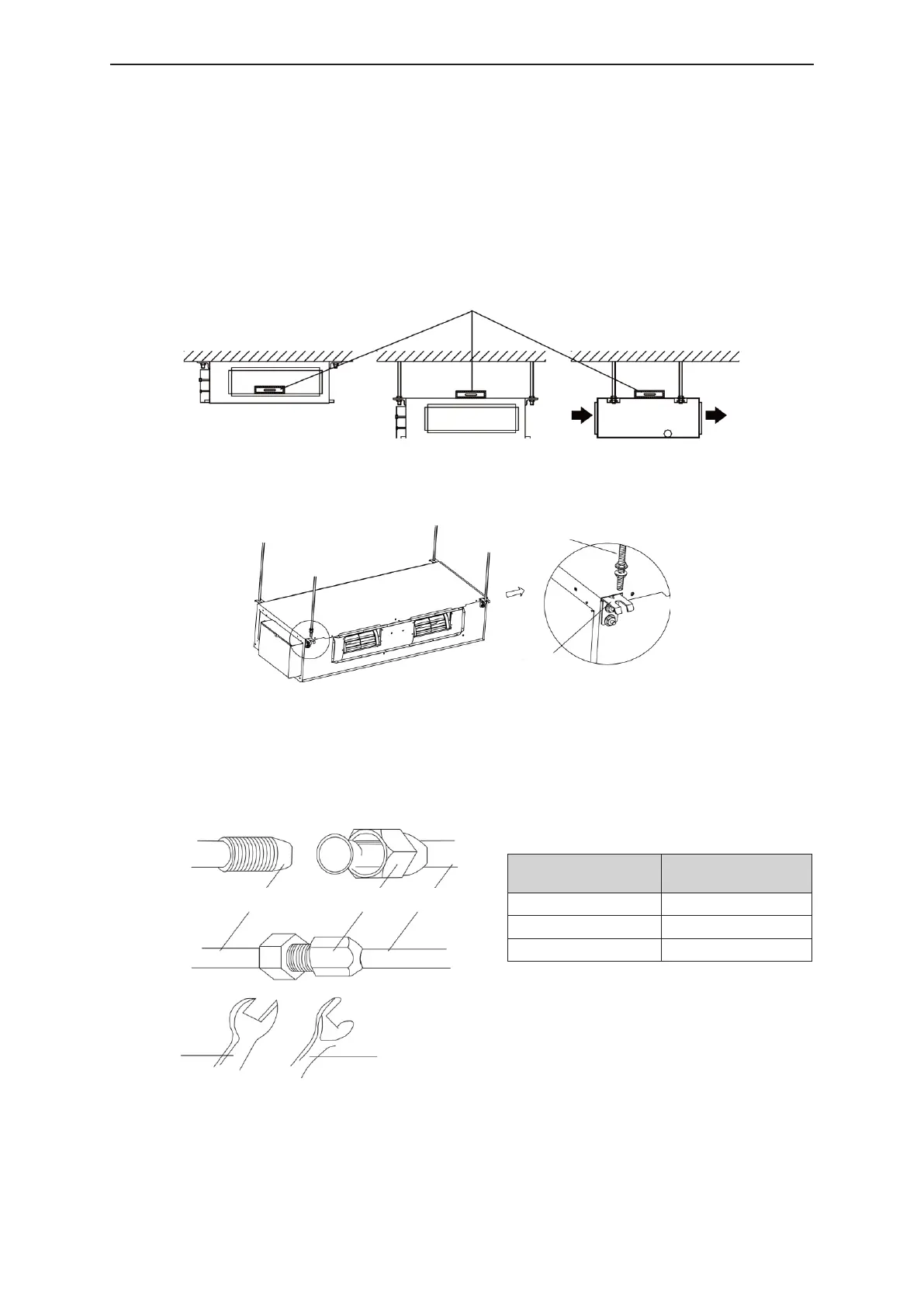

(4) Utilisation du modèle en papier.
Se reporter au modèle en papier de l’installation pour les dimensions d’ouverture du plafond.
Le centre de l’ouverture du plafond est indiqué sur le modèle en papier. Fixer le modèle en papier
sur l’unité à l’aide de 4 vis et xer les coins du chéneaux au tuyau d'évacuation à l’aide de vis.
(5) Ajuster l'unité pour la mettre dans la bonne position.
(6) Vérier le niveau de l’unité.
L’unité intérieure est équipée d’une pompe intégrée et d’un interrupteur à otteur, vérier que
les 4 directions sont à niveau à l’aide respectivement de l’indicateur de niveau ou d’un tuyau en
vinyle (rempli d’eau).
Niveau
Fig 4.1.6
(7) Retirer la platine de xation de la rondelle et serrer l’écrou sur celle-ci.
(8) Retirer le modèle en papier.
Boulon de xation
Fixation
Unité intérieure
Fig 4.1.7
4.2 Connexion du tuyau de réfrigérant
(1) Placer le raccord leté au centre de l’embout d’évasement du tuyau en cuivre et serrer
manuellement comme indiqué sur la g 4.2.
(2) Serrer l'écrou d’évasement à l'aide de la clé dynamométrique.
joint du tuyau de l’unité intérieure écrou d'évasement joint du tuyau
clé dynamométrique
clé
Couple de l’écrou de serrage
Diamètre tuyau mm
(pouce)
Couple
(N·m)
9,52 (3/8) 35-40
15,9 (5/8) 60-65
19,04 (3/4) 70-75
Fig 4.2
