Unité intérieure gainable pour climatiseurs multiples
12
Joint torique du tuyau de raccordement
Fig 4.3.4

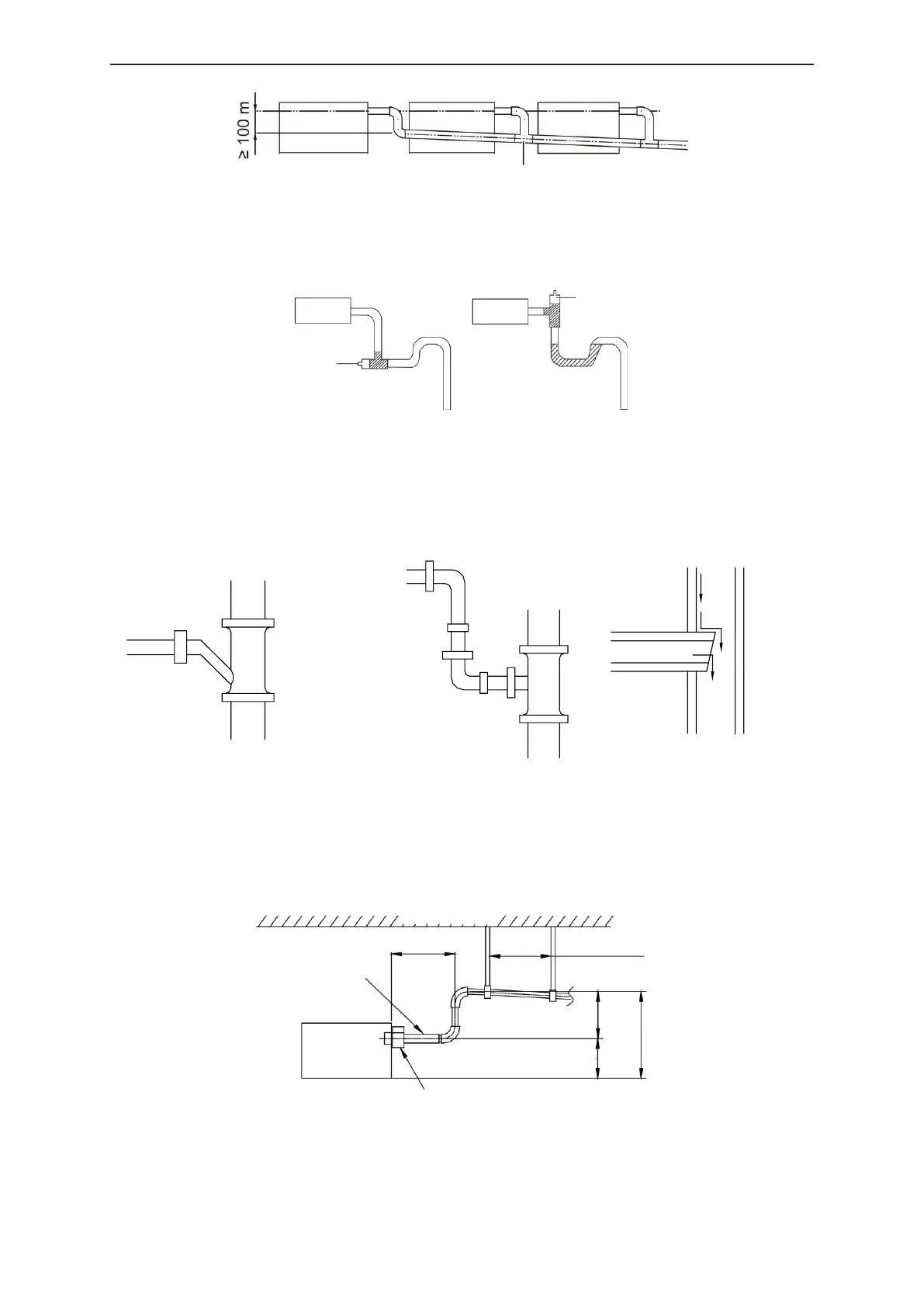

(5) Poser le siphon comme indiqué sur la Fig 4.3.5.
(6) Poser un siphon pour chaque unité.
(7) Lors de la pose du siphon, tenir compte de ses modalités de nettoyage.
UI UI
Joint
Joint
Fig 4.3.5
(8) Le tuyau horizontal peut être connecté au tuyau vertical au même niveau ; veuillez
sélectionner le sens de connexion comme indiqué sur la gure suivante.
N°1 : Connexion des joints du tuyau d'évacuation (Fig. 4.3.6).
N°2 : Connexion d’un coude de type gouttière (Fig. 4.3.7).
N°3 : Insertion du raccord des tuyaux (Fig 4.3.8).
Connexion des joints
du tuyau d'évacuation
Connexion d’un coude
de type gouttière
Insertion du raccord
des tuyaux
Fig 4.3.6 Fig 4.3.7 Fig 4.3.8
(9) La hauteur de pose du tuyau d'élévation pour l’évacuation doit être inférieure à 850 mm
(31-1/2 pouces). L’inclinaison du tuyau d’élévation vers l'évacuation doit être d’au moins
1 à 2 %. Si le tuyau d’élévation est vertical par rapport à l’unité, la hauteur d’élévation doit
être inférieure à 800 mm (35-3/8 pouces).
Toit
Bride (accessoire)
150 mm (5-7/8 pouces)
≤300 mm
(11-3/4 pouces)
≤850 mm
(33-1/2 pouces)
≤1 000 mm
(39-3/8 pouces)
1 000-1 500 mm
(39-3/8~59 pouces)
Tuyau d’élévation
d'évacuation
Fixation
Tuyau
d’évacuation
(accessoire)
Fig 4.3.9
(10) Les tuyaux d'évacuation doivent être inclinés d’au moins 1 à 2 % an d’empêcher les
tuyaux de tomber, poser les supports de suspension à des intervalles de 1 000 à 1500 mm
(39-3/8~59 pouces).
