ПРИЛОЖЕНИЕ 4. Монтаж комплектующих печи

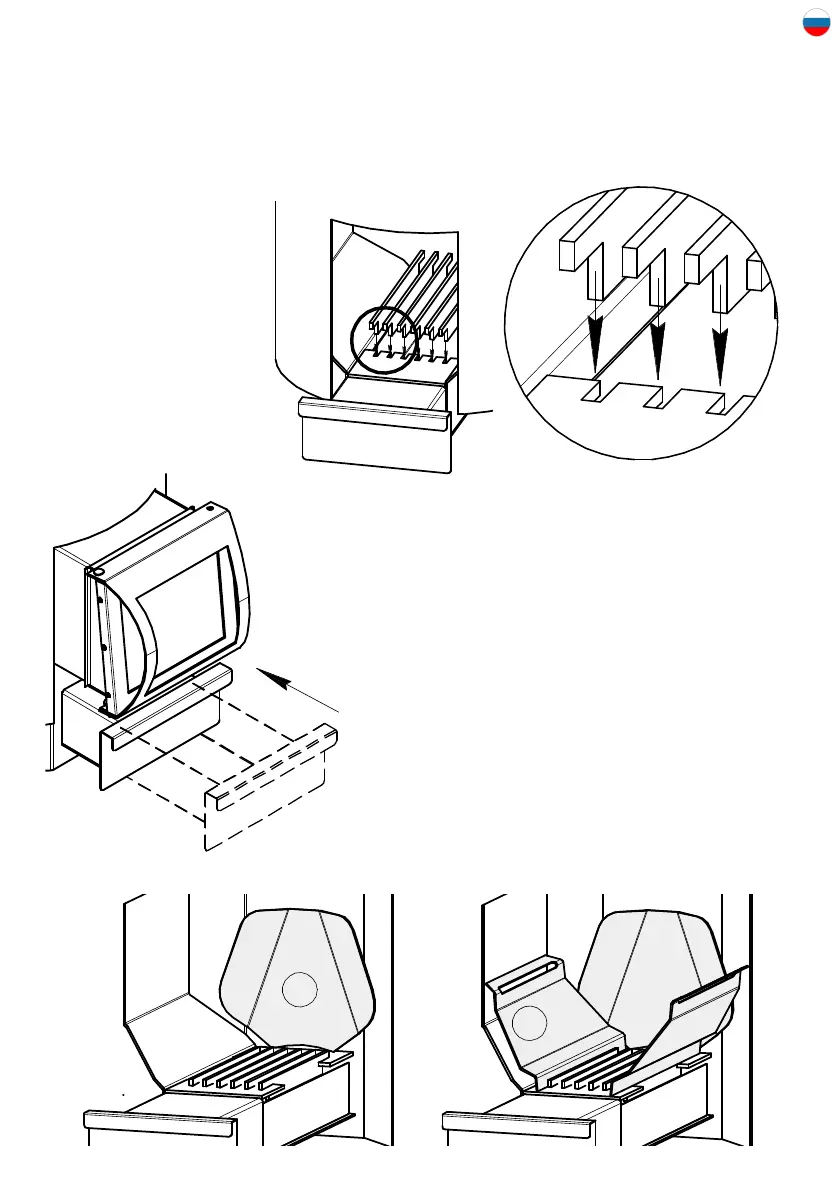

Колосник
Колосник состоит
из шести отдельных
пластин.
Для каждой пластины
предусмотрено
отдельное посадочное
место.
Зольный ящик
Место и способ установки зольного ящика изо-
бражены на рисунке.
Усиление камеры горения
Порядок действий (см. рисунок ниже):
1) Установить заднюю пластину выпуклой
частью к стенке топки. Верхняя часть пластины
должна опираться на стенку топки, а нижняя -
отстоять от нее на 5-10 мм;
2) Поочередно установить боковые пластины
(очередность установки значения не имеет).
1
2
ВНИМАНИЕ! Работы необходимо проводить предельно аккуратно, исключив воз-
можность повреждения лакокрасочного покрытия.
