Grill'D Aurora - ANLAGE 4. Einbau von Ofenzubehör

87

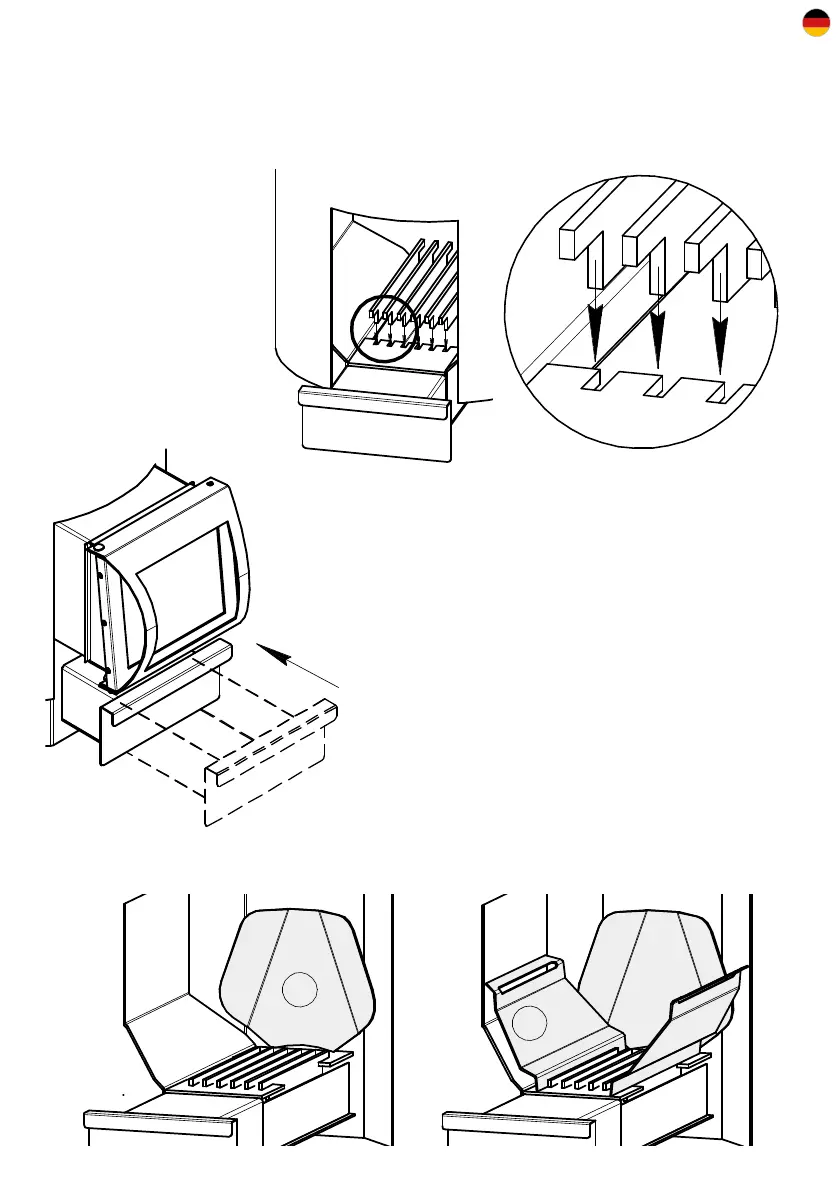

Rost
Der Rost besteht
aus sechs einzelnen
Rauchturmplatten.
Jede der Platten hat
ihren eigenen Sitz.
Aschenkasten
Lage und Position des Aschenkastens sind in der
Abbildung dargestellt.
Verstärkung des Brennraums
Vorgehensweise (siehe Abbildung unten):
1) Stellen Sie die hintere Platte mit der konvexen
Seite an die Feuerraumwand auf. Der obere
Teil der Platte muss an der Feuerraumwand
anliegen und der untere Teil 5-10 mm von der
Feuerraumwand entfernt sein;
2) Montieren Sie die Seitenplatten der Reihe nach
(die Reihenfolge des Einbaus spielt keine Rolle).
1
1
2
2
1
1
2
2
ACHTUNG! Die Arbeiten müssen mit äußerster Sorgfalt durchgeführt werden, um
Lackschäden zu vermeiden.
ANLAGE 4. Einbau von Ofenzubehör
