2) Mechanische Abluftentlüftung (Abbildung 2):
Die Zuluftöffnung (A) muss sich etwa 500 mm oberhalb des Saunaofens befinden.
Die Abluftöffnung (B) sollte so nah wie möglich am Boden sein, z. B. unter einem Regal.
3.1.2. Schutz des Saunabodens
Abbildung 3.
A) Roher Betonboden.
Wenn der Beton mindestens 60 mm dick ist, kann der Ofen ohne besondere
Vorsichtsmaßnahmen auf dem Boden installiert werden. Unter dem Saunaofen dürfen sich
keine elektrischen Leitungen, Wasser- oder Abwasserrohre im Beton befinden.
B) Gekachelter Boden.
Materialien, die unter dem gekachelten Boden verlegt werden, wie z. B.: Klebstoffe,
Abdichtungen usw. sind nicht beständig gegen die Wärmestrahlung des Ofens. Zum Schutz
des Bodens unter dem Ofen können spezielle Bodenstützen verwendet werden.
C) Fußböden aus brennbarem Material.
Zum Schutz des Bodens unter dem Ofen können spezielle Bodenstützen verwendet werden,
oder es kann eine ausreichend dicke Schicht aus isolierendem, nicht brennbarem und
wärmeabweisendem Material auf dem Boden unter dem Ofen angebracht werden. Wenn
der Boden vor der Ofentür aus brennbarem Material besteht, muss eine Bodenabdeckung
aus nicht brennbarem Material angebracht werden.
ACHTUNG! Vergewissern Sie sich, dass der Boden der Belastung durch den Ofen
standhalten kann. Ergreifen Sie erforderlichenfalls Maßnahmen.
3.1.3. Sicherheitsabstände
Abbildung 4, Tabelle 2.
(A) - Abstand vom Ofenstutzen zur Decke.
(B) - Mindestsicherheitsabstand zu brennbaren Materialien auf beiden Seiten des Ofens, (C)
hinter dem Ofen und (D) vor dem Ofen.
(E) – Abstand zu Wänden aus nicht brennbaren Materialien.
А �50-100
Естественная вентиляция
B
Естественная вентиляция
B
500
А �50-100
А �50-100
Естественная вентиляция
B
Естественная вентиляция
B
500
А �50-100
B
А ɸ50-100
500

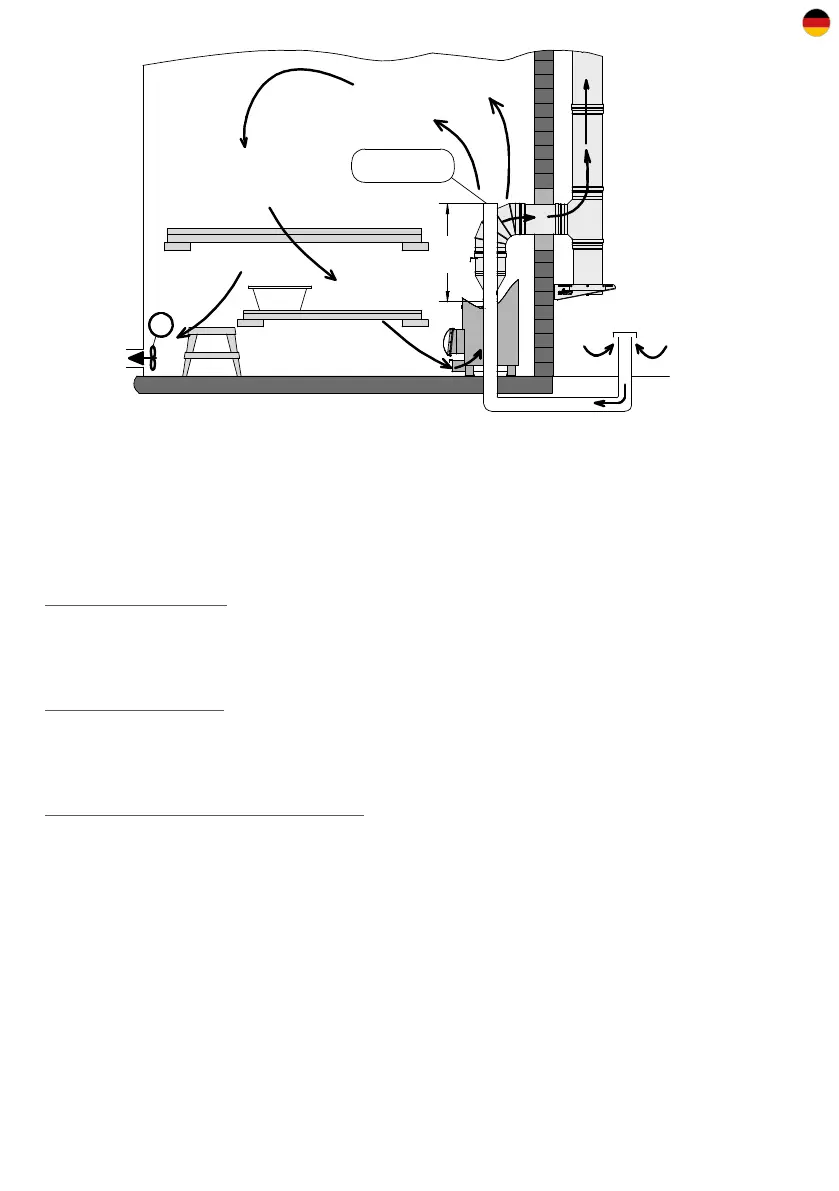

Abbildung 2.
Mechanische
Abluftentlüftung
