Pos. Composant
1 Réservoir à membrane
2 Manomètre 0-145 psi (0-10 bar)
3 Raccord à cinq voies à clapet anti-retour intégré
4 Pompe CME
5 Capteur de pression
4.1 Manutention du produit
L'emballage est spécifiquement conçu pour protéger la pompe
contre tout dommage.
Ne pas retirer l'emballage de la pompe avant l'installation.
Pendant le déballage et avant l'installation, s'assurer que la
pompe n'est pas tombée ou n'a pas été maniée sans
précautions.
5. Installation mécanique
AVERTISSEMENT
L'installation et le fonctionnement doivent être
conformes à la réglementation locale et aux règles de
bonne pratique en vigueur.
AVERTISSEMENT
Toutes les installations électriques doivent être
effectuées par un électricien qualifié conformément à
la version la plus récente du Code national de
l'électricité, des codes locaux et des réglementations
locales.
AVERTISSEMENT
Vérifier que l'alimentation électrique a été coupée
avant toute connexion.
La pompe ne doit pas être branchée au système
électrique avant qu'elle n'ait été correctement installée
dans la tuyauterie.
Il est recommandé que l'installation soit effectuée par du personnel
qualifié ayant les qualifications techniques requises par la
législation spécifique en vigueur.
Le terme « personnel qualifié » désigne les personnes dont la
formation, l'expérience et l'instruction, ainsi que la connaissance
des normes et exigences respectives en matière de prévention des
accidents et de conditions de travail, ont été approuvées par le
responsable de la sécurité des installations, les autorisant à
effectuer toutes les activités nécessaires au cours desquelles elles
sont en mesure de reconnaître et d'éviter tous les dangers.
5.1 Montage du produit
Installer la pompe sur une base solide avec des boulons fixés à
travers les orifices de la bride du socle.
5.2
Entrées de câbles
Le moteur est équipé de quatre entrées de câble vissées M20 avec
bouchons obturateurs.
Les presse-étoupes suivants sont inclus :
2 presse-étoupes M20, diamètre câble 5 mm;
1 x presse-étoupes M20, diamètre câble 7-14 mm.
5.3
Refroidissement du moteur

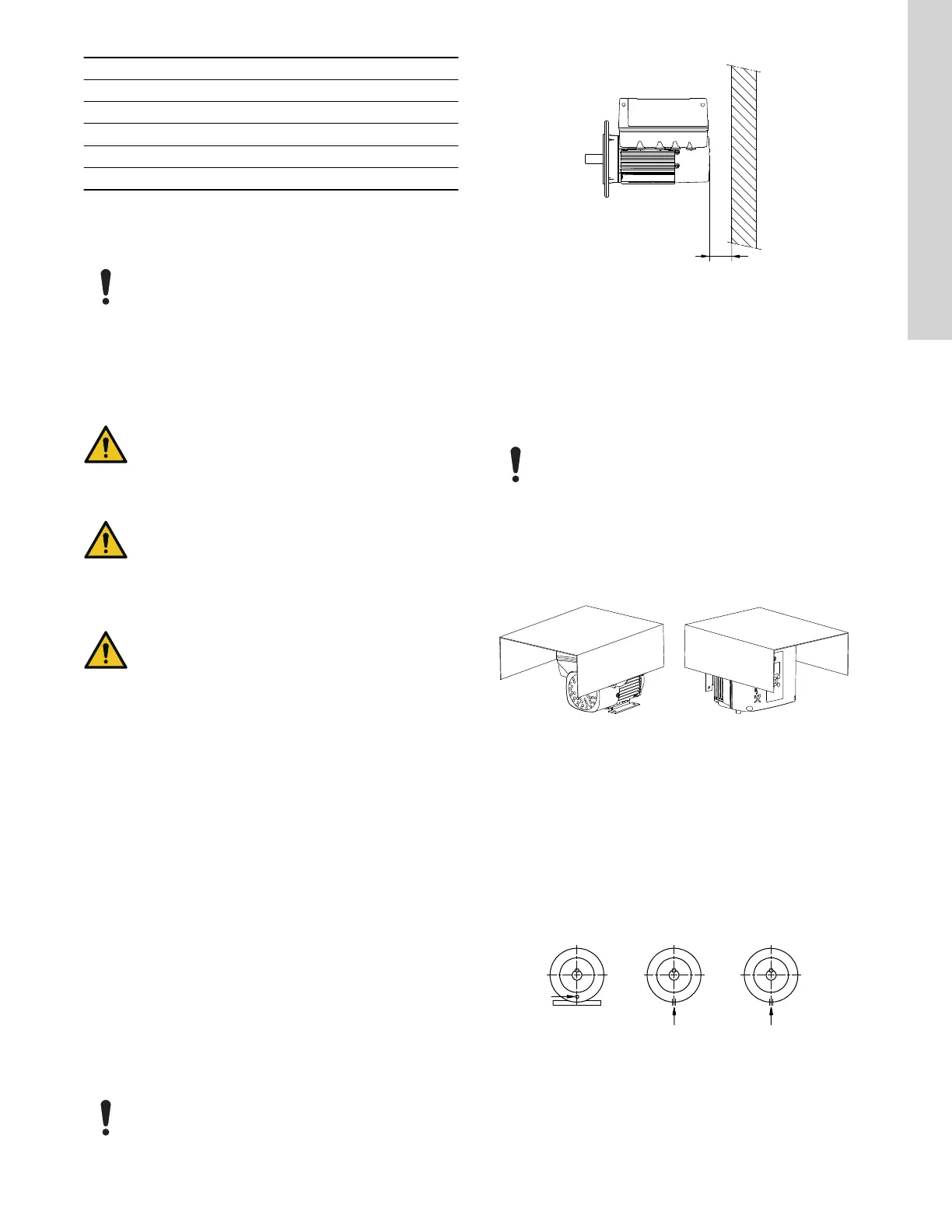

Afin d'assurer un refroidissement suffisant du moteur, la
distance (D) entre l'extrémité du couvercle du ventilateur
et un mur ou tout autre objet fixé doit toujours être d'au
moins 50 mm (2 po), quelle que soit la taille du moteur.
D
TM055236
Distance minimale (D) entre le moteur et le mur ou tout autre objet
fixe
Informations connexes
12.1.5 Refroidissement du moteur
5.4 Installation extérieure
Lors d'une installation à l'extérieur, le moteur doit être recouvert
pour éviter la condensation sur les composants électroniques.
Lors de l'installation d'un couvercle sur le moteur,
observer les consignes de la section Refroidissement du
moteur.
Le couvercle doit être suffisamment grand pour que le moteur ne
soit pas exposé au soleil, à la pluie ou à la neige. Grundfos ne
fournit pas de protections. Il est donc vivement recommandé
d'utiliser une protection spécifiquement conçue à cet égard. Dans
les zones à forte humidité, il est recommandé d'activer la fonction
de chauffage à l'arrêt intégrée.
TM053496
Exemples de protections (non fournies par Grundfos)
5.5 Orifices de purge
Si le moteur est installé en zone humide, ouvrir l'orifice de purge
inférieur.
L'indice de protection du moteur sera ainsi réduit. L'orifice de purge
ouvert permet d'éviter la condensation dans le moteur car celui-ci
se purge automatiquement et permet à l'eau et à l'air humide de
s'échapper.
Le moteur est équipé d'un orifice de purge du côté entraînement. La
bride peut être tournée à 90° de chaque côté ou à 180°.
B3 B14 B5
TM029037
Informations connexes
12.1.4 Humidité de l'air
23
Français (CA)
