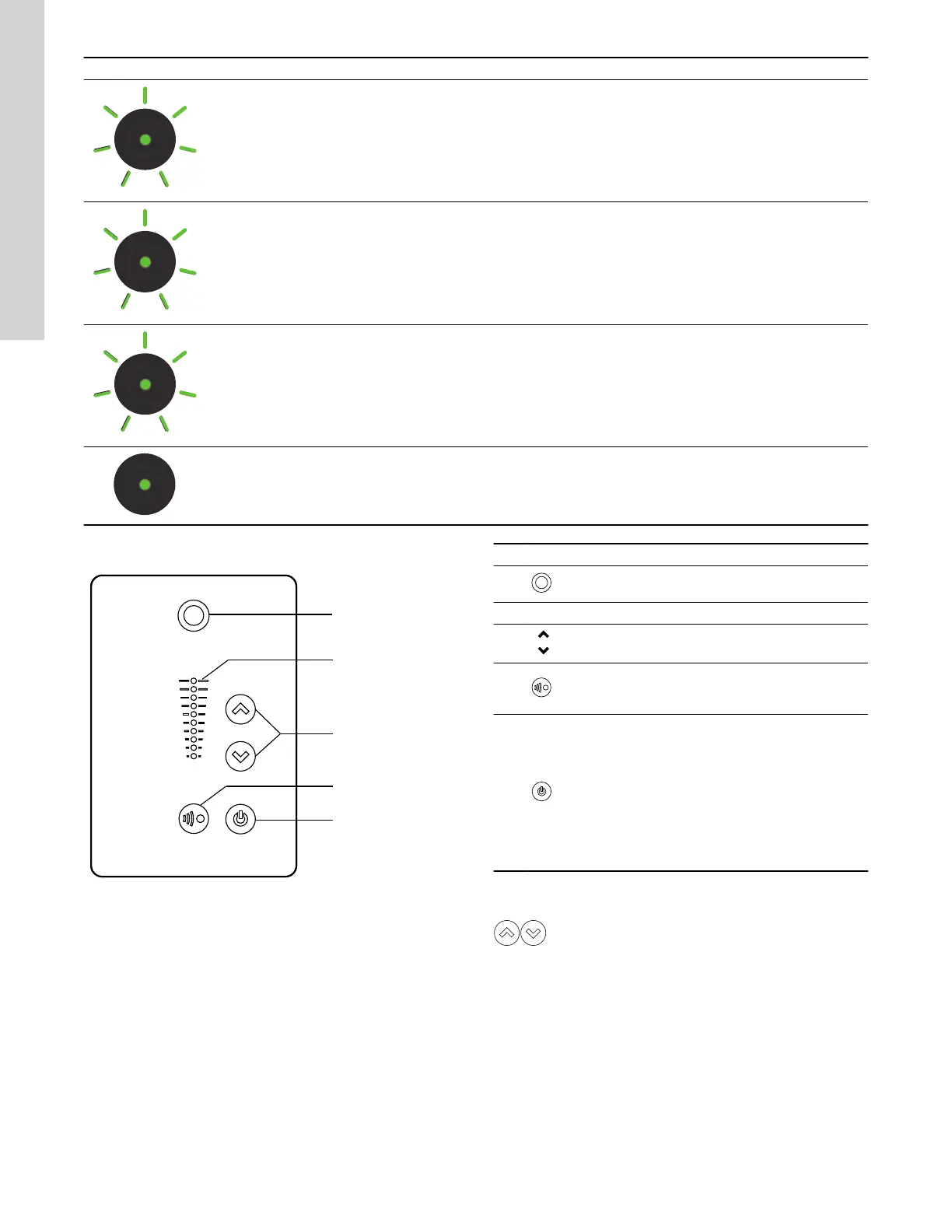

Page #48 background imageLoading...
Page #48 background image
Indicador luminoso Descripción
Indicador luminoso verde central
parpadeando rápidamente cuatro veces.
Grundfos Eye parpadeará cuatro veces al presionar el símbolo de
Grundfos Eye situado junto al nombre del motor en Grundfos GO
Remote.
Indicador luminoso verde central
parpadeando continuamente.
El usuario ha seleccionado el motor en Grundfos GO Remote y el motor
está listo para la conexión.
Indicador luminoso verde central
parpadeando rápidamente durante varios
segundos.
El motor está siendo controlado por Grundfos GO Remote o está
intercambiando datos con Grundfos GO Remote.
Indicador luminoso verde central encendido
permanentemente.
El motor está conectado con Grundfos GO Remote.
8.5 Panel de control estándar
Stop
1
2
3
4
5
TM054848
Pos. Símbolo Descripción
1
Grundfos Eye: El indicador luminoso muestra el
estado de operación del producto.
2 - Indicadores luminosos del punto de ajuste.
3
Arriba/Abajo: Estos botones permiten cambiar el
punto de ajuste.
4
Comunicación por radio: Este botón permite
habilitar la comunicación por radio con Grundfos
GO Remote y otros productos del mismo tipo.
5
Arranque/paro: Presione el botón para dejar el
producto listo para operar, o bien para arrancar y
detener el producto.Arranque: Si presiona el
botón y el producto está detenido, este arrancará
si no se han habilitado otras funciones más
prioritarias.Paro: Si presiona el botón mientras el
producto esté operando, este siempre se
detendrá. Cuando presione este botón, aparecerá
el icono de parada en la parte inferior de la
pantalla.
8.5.1 Establecimiento del punto de ajuste
Establezca el punto de ajuste deseado para la bomba presionando
Bomba en el modo de control de presión constante
El siguiente ejemplo es válido para una bomba en una aplicación
en la que el sensor de presión proporcione información a la bomba.
Si el sensor se ha incorporado a la bomba después de su
instalación, deberá ajustarse manualmente, ya que la bomba no
detecta automáticamente la conexión de nuevos sensores.
La figura Punto de ajuste establecido en 72.5 psi (3 bar) en modo
de control para presión constante muestra que los campos
luminosos 5 y 6 están activados, indicando un punto de ajuste
deseado de 72.5 psi (5 bar) con un rango de medida del sensor de
0 a 145 psi (de 0 a 10 bar). El rango de configuración es igual al
rango de medida del sensor.
48
Español (MX)
