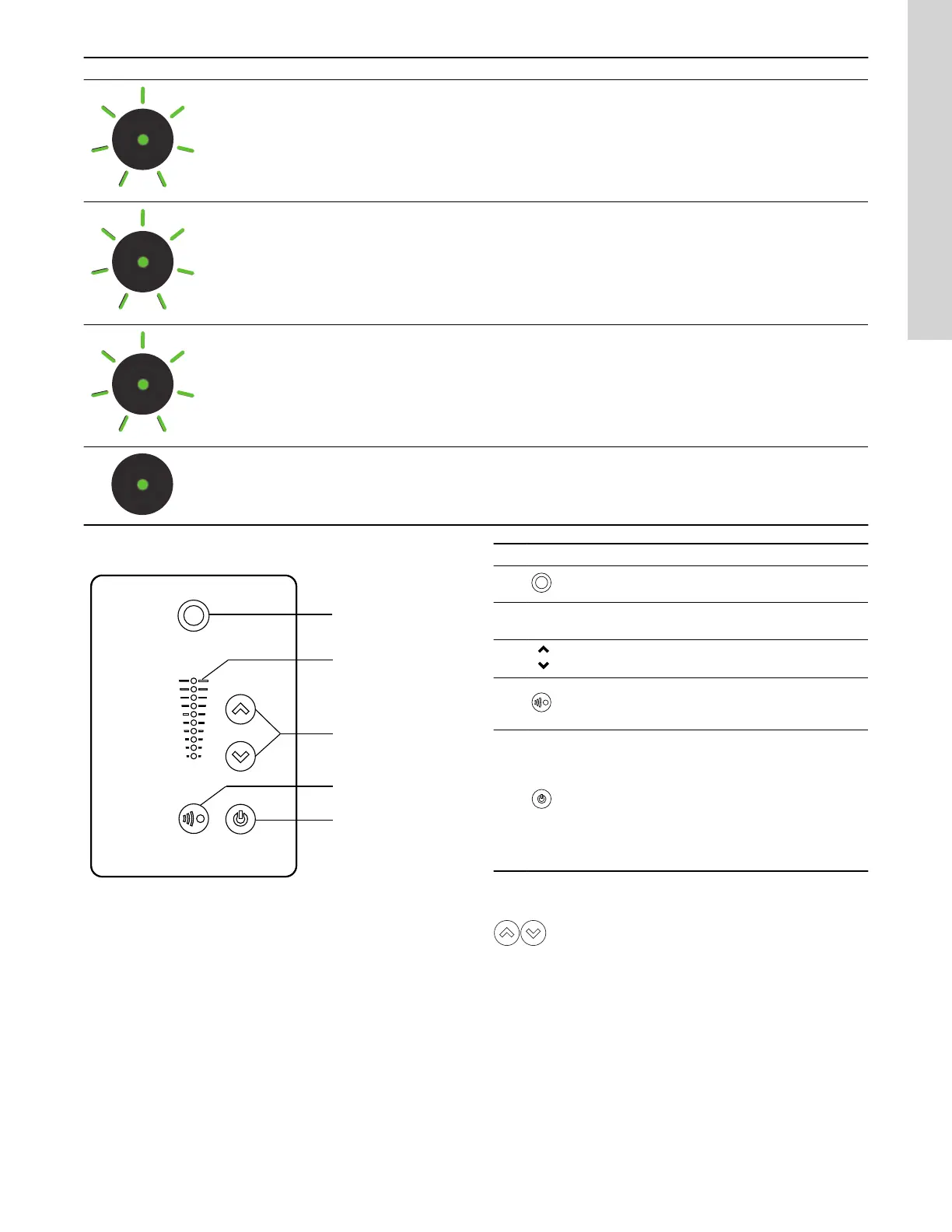

Voyant lumineux Description
Le voyant lumineux vert du milieu clignote
quatre fois rapidement.
Grundfos Eye clignote quatre fois lorsque l'on appuie sur le symbole
Grundfos Eye, à côté du nom du moteur dans Grundfos GO Remote.
Le voyant lumineux vert du milieu clignote
continuellement.
Le moteur est sélectionné dans Grundfos GO Remote, et le moteur est
prêt à être connecté.
Le voyant lumineux vert du milieu clignote
rapidement pendant quelques secondes.
Le moteur est commandé par Grundfos GO Remote ou en échangeant
des données avec Grundfos GO Remote.
Le voyant vert du milieu reste allumé. Le moteur est connecté à Grundfos GO Remote.
8.5 Panneau de commande standard
Stop
1
2
3
4
5
TM054848
Pos. Symbole Description
1
Grundfos Eye: Le voyant lumineux indique l'état
de fonctionnement du produit.
2 -
Barres lumineuses pour indication du point de
consigne.
3
Haut / Bas : Les boutons permettent de changer
le point de consigne.
4
Communication radio: Le bouton active la
communication radio avec Grundfos Go Remote
et d'autres produits du même type.
5
Marche/Arrêt: Appuyer sur le bouton pour que le
produit soit prêt à fonctionner ou pour démarrer et
arrêter le produit.Marche: Si vous appuyez sur le
bouton lorsque le produit est arrêté, celui-ci
démarre si aucune autre fonction prioritaire n'a
été activée.Arrêt: Si vous appuyez sur le bouton
lorsque le produit fonctionne, celui-ci s'arrête
dans tous les cas. Si vous appuyez sur le bouton,
l'icône d'arrêt s'affiche en bas de l'écran.
8.5.1 Réglage du point de consigne
Régler le point de consigne de la pompe souhaité en appuyant sur
Pompe en mode de régulation, pression constante
L'exemple suivant concerne une pompe pour une application où un
capteur de pression donne une rétroaction à la pompe. Si le
capteur est équipé d'un retour à la pompe, il doit être réglé
manuellement car la pompe n'enregistre pas automatiquement un
capteur connecté.
La figure Point de consigne réglé sur 72,5 psi (3 bar), le mode de
régulation à pression constante indique que les barres lumineuses
5 et 6 sont activées, indiquant le point de consigne souhaité de 72,5
psi (5 bar) avec une plage de mesure du capteur de 0 à 145 psi (0
à 10 bar). La plage de réglage est égale à la plage de mesure du
capteur.
31
Français (CA)

Grundfos CMBE Specifications

General

Flow Rate	Up to 6 m³/h
Material	Stainless Steel
Motor Type	Permanent magnet motor
Liquid Temperature	0°C to +60°C
Maximum Operating Pressure	10 bar
Enclosure Class	IP55
Frequency	50 / 60 Hz
Pump Type	Centrifugal pump
Power Supply	1 x 200-240 V
Control	Integrated Frequency Converter
Max Head	60 m
Seal Type	Mechanical seal
Motor Power	0.3 - 1.5 kW
