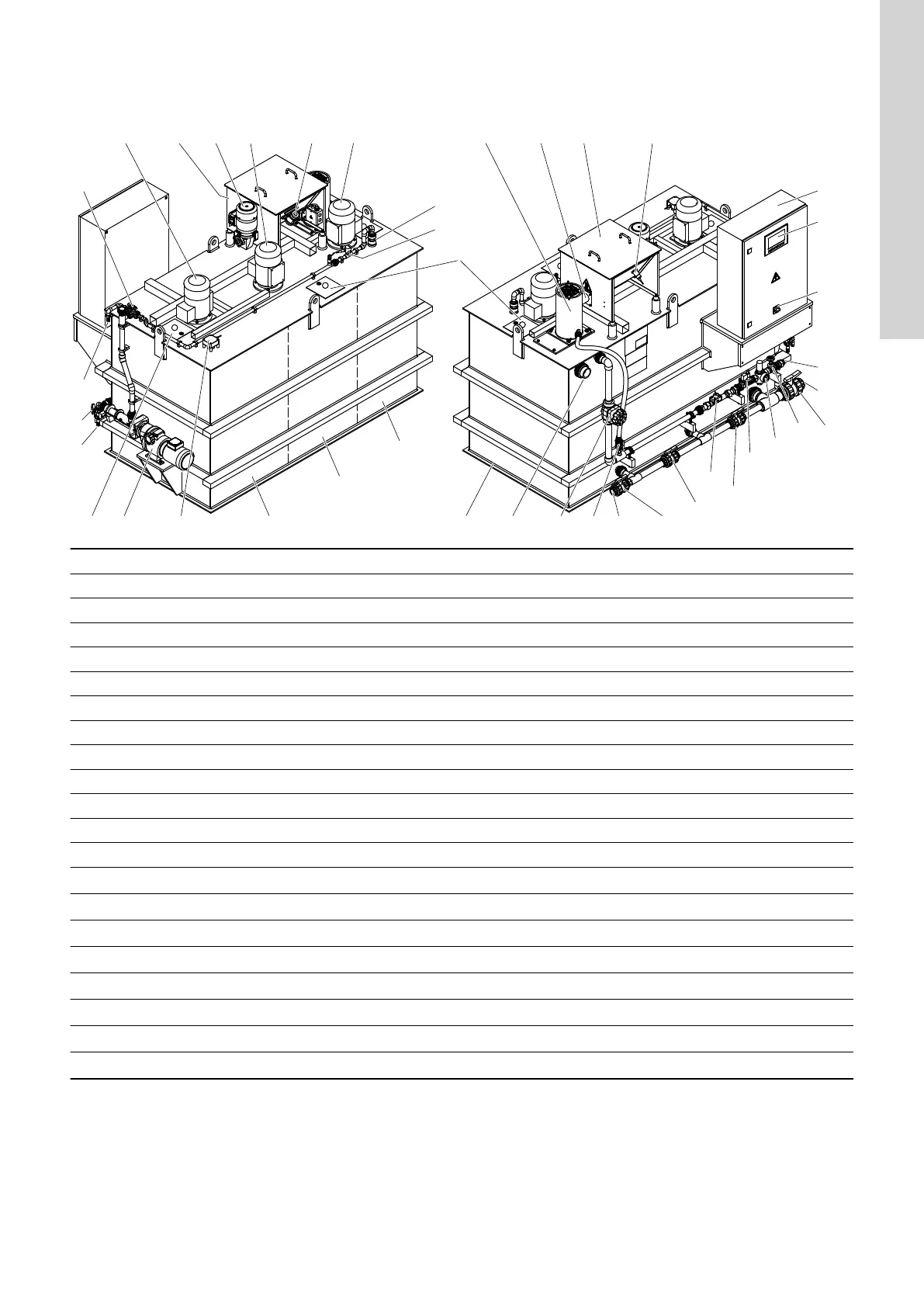

4.3 Overview and description of components and
connections
D3B6B4D4
F3
D2
D10
B5 D1
F5
F4
B1 B3
C2
C1
C3
A
F
F1
F6
E
B2
D9F2D10 D5 G E1
E2
E3
E4
A6A5D11D6
D8
A2
A1
A3
A4
D7
TM071304
Pos. Description Pos. Description
A Water inlet D5 Ultrasonic level sensor
A1 Shut-off valve D6 Three-chamber tank
A2 Pressure reducing valve D7 Mixing chamber
A3 Solenoid valve D8 Maturing chamber
A4 Flow sensor D9 Storage chamber
A5 Regulation valve D10 Inspection holes
A6 Regulation valve for jet mixer D11 Overflow outlet
B1 Heated dosing pipe E Withdrawal connection
B2 Dry-material level sensor E1 Ball valve
B3 Cover E2 Ball valve
B4 Dry-material feeder with storage hopper E3 Ball valve
B5 Vibrator E4 Ball valve
B6 Gear motor of dry-material dosing screw F
Liquid-concentrate inlet
*
C1 Control cabinet F1
Ball valve
*
C2 Touch screen F2
Liquid-concentrate pump
*
C3 Main switch F3
3-way ball valve
*
D1 Dissolving hopper with jet mixer F4
Liquid-concentrate flow sensor
*
D2 Stirrer 1 (mixing chamber) F5
Non-return valve
*
D3 Stirrer 2 (maturing chamber) F6
Liquid-concentrate calibration outlet
*
D4
Stirrer 3 (storage chamber)
*
G Drain connection
* Optional component
