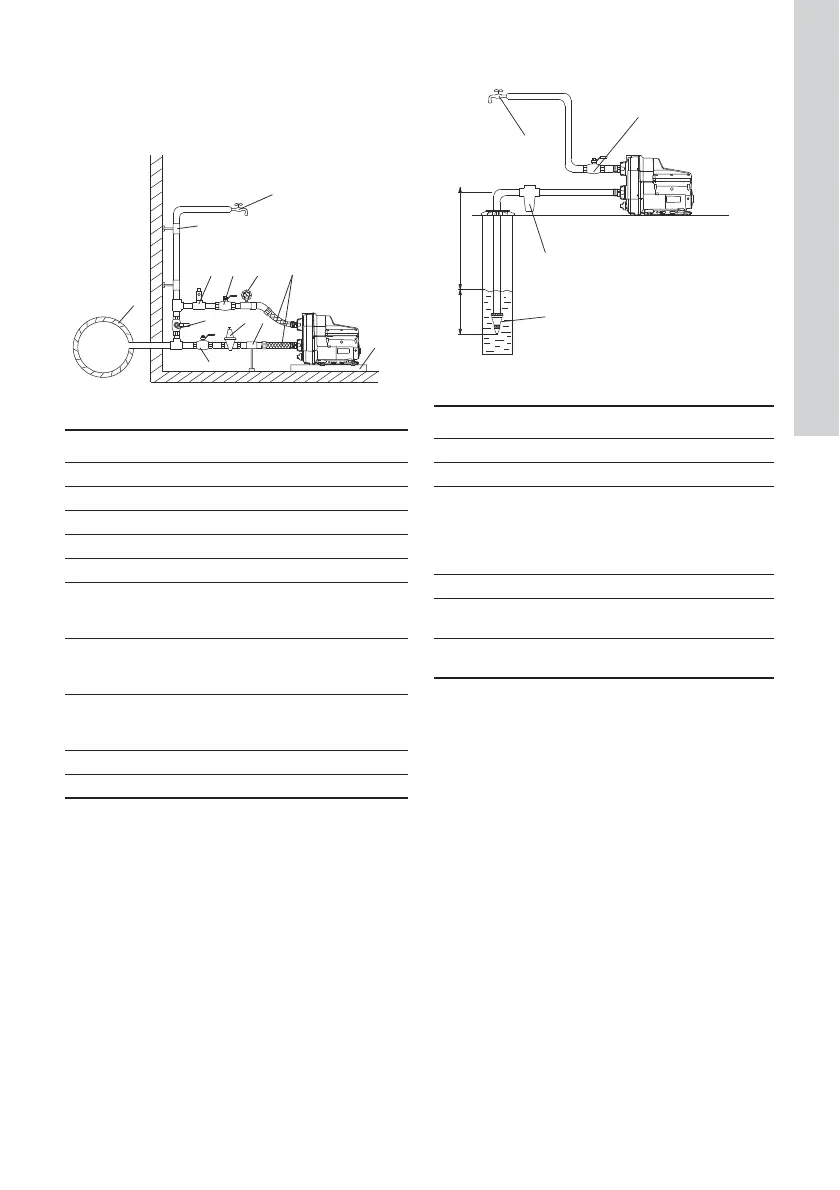

3.5 Contoh pemasangan
Perkakas, selang dan katup tidak disediakan
bersama pompa.
3.5.1 Penguatan tekanan air utama
Gbr. 5 Penguatan tekanan air utama
3.5.2 Hisapan dari sumur
Gbr. 6 Hisapan dari sumur
TM06 4347 2015
Pos. Keterangan
1 Titik tapping tertinggi
2 Gantungan dan penahan pipa
3 Katup penutup
4 Selang fleksibel
5 Katup bypass
6
Katup opsional penurun tekanan di sisi
jalur hisap jika tekanan hisap dapat
melebihi 10 bar (145 psi)
7
Katup pelepas tekanan opsional di sisi
pelepasan jika pemasangan tidak tahan
dengan tekanan 6 bar (85 psi)
8
Nampan tetesan. Memasang pompa pada
dudukan kecil untuk menghindari lubang
ventilasi terendam.
9 Pengukur tekanan
10 Pipa air utama
49
1
37
2
5
10
6
2
3
8
TM06 4349 2015
Pos. Keterangan
1 Titik tapping tertinggi
2 Katup penutup
3
Filter jalur hisap.
Jika air kemungkinan mengandung pasir,
kerikil atau puing-puing lainnya, pasanglah
filter di sisi jalur hisap untuk melindungi
pompa dan pemasangan.
4 Katup kaki dengan saringan
H1
Tinggi hisapan maksimum adalah 8 m (29
kaki)
H2
Pipa hisap harus terendam setidaknya 0,5
m (1,64 kaki)
H2 H1
4
3
2
1
