Български (BG)
22
8.2 Тръбопроводи
Стрелки на тялото на помпата показват посоката
на потока.
Помпата е подходяща за монтаж в хоризонтални
тръбопроводи.
Препоръчва се пред и след помпата да се
монтират спирателни кранове. Така при
евентуална инспекция или ремонт не се допуска
изпразване на инсталацията.
Монтажът на помпата трябва да се извърши без
натягане, така че
силата от тръбопровода да не
наруши нейната функция.
Предполага се, че тръбопроводите са
оразмерени правилно, в зависимост от
необходимото налягане на подаване на помпата.
За да се защитят от нечистотии и отлагания,
помпите не бива да се монтират в най-ниската
точка на системата.
Тръбопроводите трябва да се монтират така,
че
особено в засмукващия тръбопровод да не се
събира въздух, сх. 2.

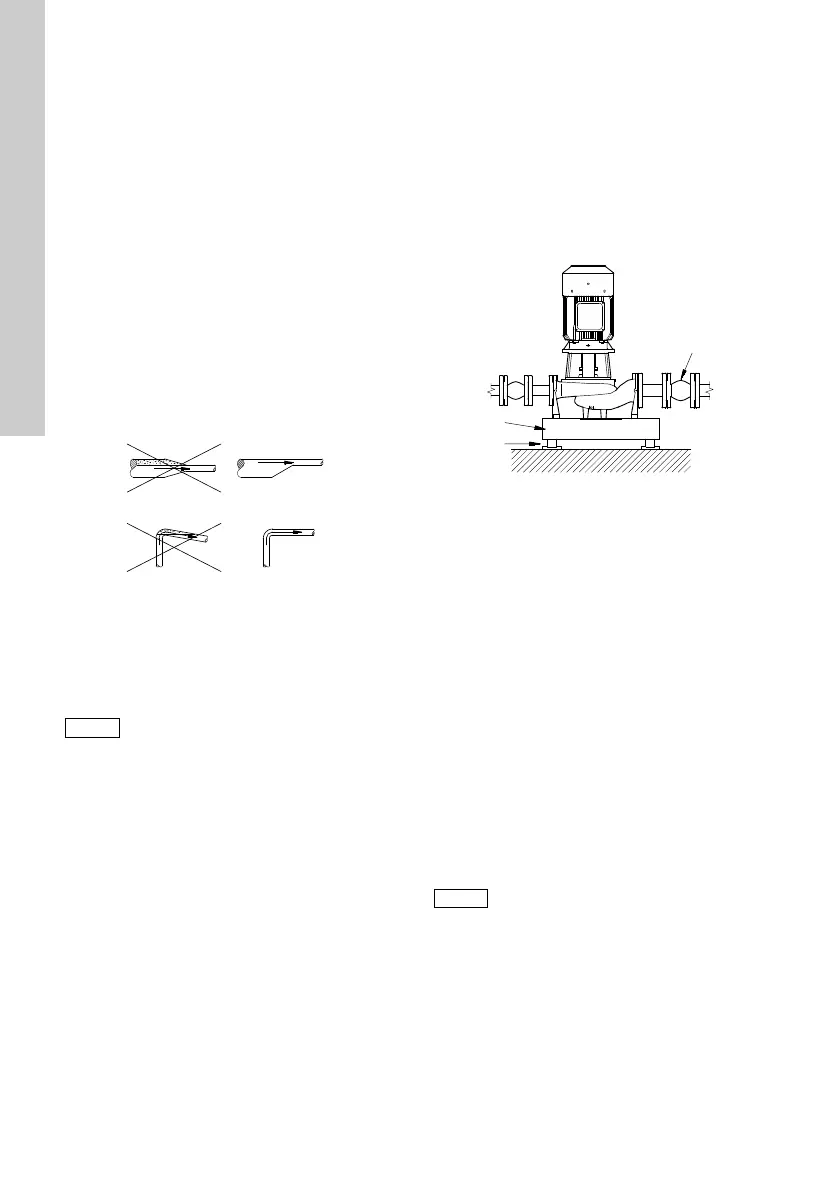

Фиг. 2 Коригирайте тръбопровода откъм
смукателната страна на помпата
8.3 Байпас
За предотвратяване тази опасност, през помпата
трябва да протича минимален поток. Това се
гарантира като се инсталира байпас или оттичане
към съд или др. подобни на напорната страна на
помпата. Мин. поток от 10 % от дебита трябва да
протича винаги през помпата.
Дебитът и напорът при оптимален режим на
работа са посочени
на табелката на помпата.
8.4 Фундамент
Grundfos препоръчва монтажа на помпата да се
извърши върху бетонов фундамент, достатъчен
да осигури твърда и непроменлива опора на
цялата помпа. Фундамента трябва да може да
поема вибрации, напрежение или удар.
Като правило, теглото на бетоновия фундамент
трябва да бъде 1,5 пъти по-голямо от теглото на
помпата.
Поставете помпата върху фундамента и
я
закрепете, вижте сх. 3.
Фиг. 3 Фундамент на TP помпа
A: Компенсатор
B: Бетонена основа
C: Виброгасители
8.5 Виброгасене
С цел да се избегне пренасянето на вибрации към
сградата и тръбната мрежа, се препоръчва да се
поставят компенсатори и виброгасители, вижте
сх.3.
8.5.1 Компенсатори
Компенсаторите осигуряват следните функции:
• Поемане на температурното разширение и
свиване на тръбната мрежа, предизвикано от
вариации на температурата на течността.
• Намаляване на механичното влияние,
причинено от
хидравлични удари.
• Намаляване на вибрациите и шума в
тръбната мрежа (само гумени компенсатори).
Гумените компенсатори трябва да са на минимум
разстояние от 1 - 1,5 DN диаметъра на
присъединителните фланци на помпата.
Това предотвратява появата на турбуленция в
компенсаторите, и по тоци начин осигурявайки
оптимални условия на засмукване и минимални
загуби на налягане.
При
големи скорости на водата (> 5 m/s),
се препоръчва да се поставят по-големи
компенсатори.
TM00 2263 0195
Помпата не бива да работи срещу
затворен кран в напорния
тръбопровод, тъй като
резултиращото от това
повишаване на температурата/
отделяне на пара може да доведе до
дефектиране на помпата.
TM02 6966 2003
Компенсаторите трябва да се
поставят и в случай на неточност
при изпълнението на тръбната
мрежа, например осово
несъответствие и пр.
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
••••••••••••••
