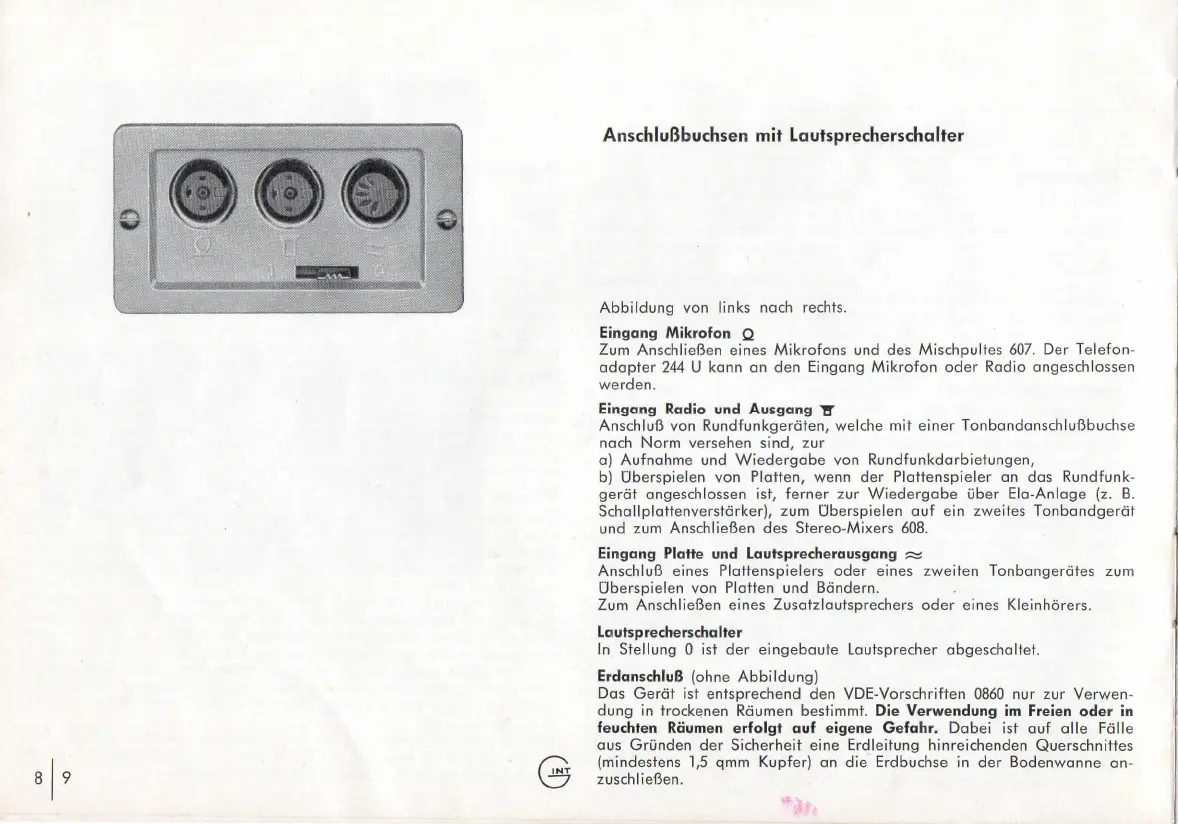

AnschluBbuchsen
mit
Lautsprecherschalter
Abbildung
von links nach rechts.
Eingang
Mikrofon
Q
Zum Anschliefien eines
Mikrofons
und des Mischpultes 607. Der Telefon-
adapter 244 U kann an den Eingang
Mikrofon
oder Radio angeschlossen
werden.
Eingang
Radio und Ausgang IT
AnschluG
von Rundfunkgerdten, welche mit einer Tonbandanschlufibuchse
nach
Norm
versehen sind, zur
a)
Aufnahme und Wiedergabe von Rundfunkdarbietungen,
b)
Dberspielen von Platten, wenn der Plattenspieler an das Rundfunk-
gerât angeschlossen ist, ferner zur Wiedergabe uber Ela-Anlage (z. B.
Schallplattenverstârker), zum Dberspielen auf ein zweites Tonbandgerât
und zum Anschliefien des Stereo-Mixers 608.
Eingang
Platte und Laufsprecherausgang
Anschlufi eines Plattenspielers oder eines zweiten Tonbangerâtes zum
Dberspielen von Platten und Bdndern.
Zum Anschliefien eines Zusatzlautsprechers oder eines Kleinhôrers.
Lautsprecherschalter
In Stellung 0 ist der eingebaufe Lautsprecher abgeschaltet.
ErdanschluB
(ohne Abbildung)
Das
Gérât ist entsprechend den VDE-Vorschriften 0860 nur zur Verwen-
dung
in trockenen Râumen bestimmt. Die Verwendung im Freien oder in
feuchten Râumen
erfolgt
auf eigene Gefahr. Dabei ist auf aile Fâlle
aus
Grùnden der Sicherheit eine Erdleitung hinreichenden Querschnittes
(mindesfens
1,5 qmm Kupfer) an die Erdbuchse in der Bodenwanne an-
zuschlietëen.
