STARTPACK 12.24
DE
Übersetzung der Originalbetriebsanleitung

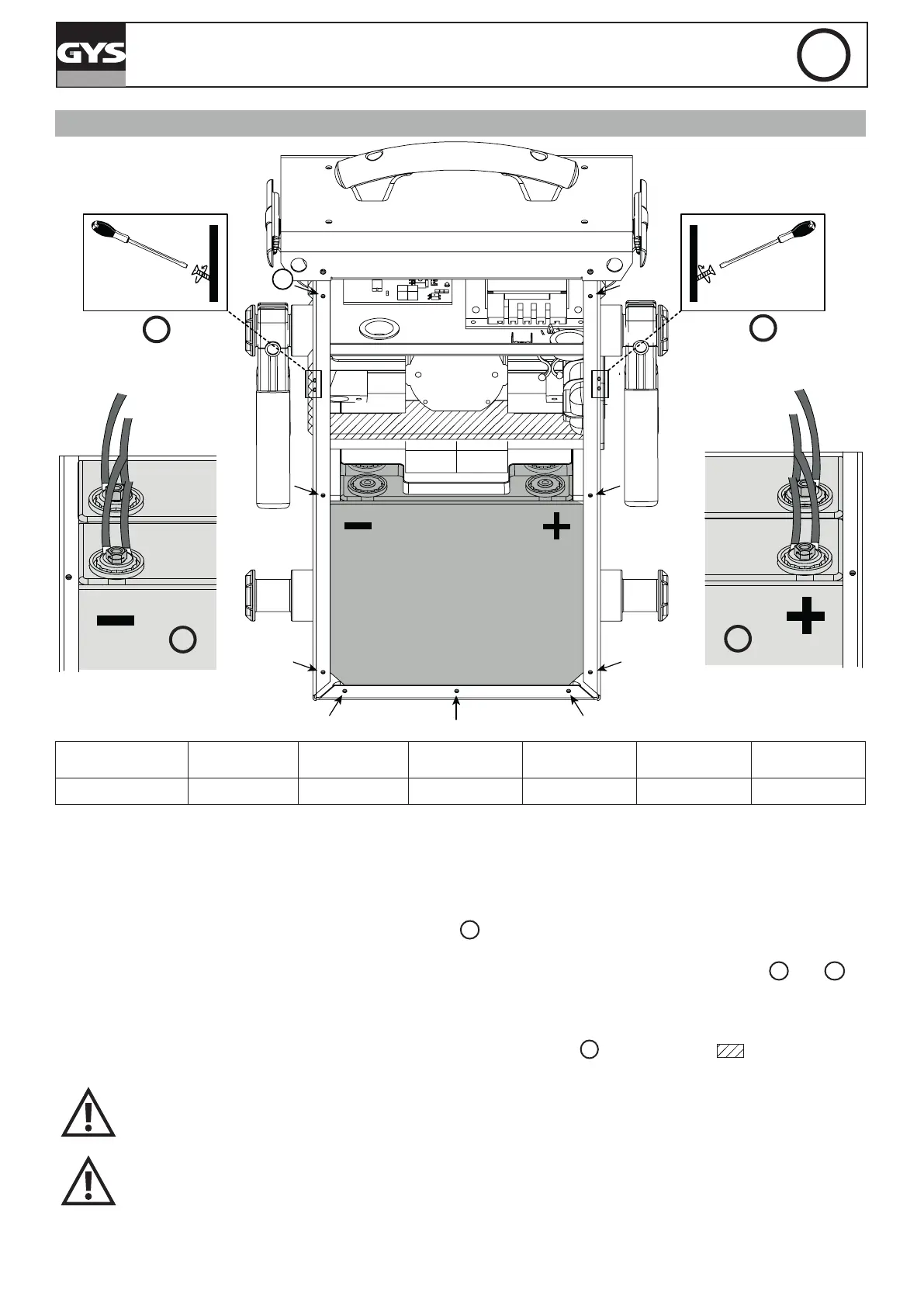

AUSTAUSCH DER BATTERIEN
1
2
3
4
4
Produkt Batterie Typ Spannung (V) Kapazität (Ah)
Abmessungen
(cm)
Artikelnummer
Batterie
STARTPACK 12.24 G16EP Bleibatterie 2 x 12 2 x 16 18 x 8 x 17 53131
Es müssen immer beide Batterien ausgetauscht werden, egal das STARTPACK 12.24 im 12V- oder
24V-Modus benutzt wird.
Austausch der Batterien:
• Das Ladegerät darf nicht angeschlossen sein.
• Die neun Schrauben mit einem Sechskant-Bit, Größe 4
1
auf der Rückseite lösen und Abdeckung entfernen.
• Die Batterien sind hintereinander angeordnet (siehe Abbildung). Der Minuspol ist links, der Pluspol.
• Zum Herauszunehmen der Batterien lösen Sie die Schrauben an den Batteriepolen (siehe Abbildung
2
und
3
)
in dieser Reihenfolge:
- Zunächst ist die vordere Batterie demontieren.
- Dann die Befestigungsschiene zwischen den beiden Batterien abschrauben
4
(gestreifte Zone
1
).
- Dann die zweite Batterie herausnehmen.
Sobald die erste Batterie entfernt ist, sollten Sie Batteriepole zur Vermeidung von Kurzschlüssen
isolieren. Danach die zweite Batterie herausnehmen.
Beim Einbau der neuen Batterien auf den richtigen Anschluss der Batterien im STARTPACK 12.24
achten. Minuspol links, Pluspol rechts (siehe Abbildung).
• Zuerst die hintere Batterie, dann die Befestigungsschiene und dann die vordere Batterie wieder einbauen. Zum
Schluss die Abdeckung wieder festschrauben.
