GYS STARTPACK 12.24 - Sostituzione Della Batteria

Traduzione delle istruzioni originali
43
STARTPACK 12.24
IT

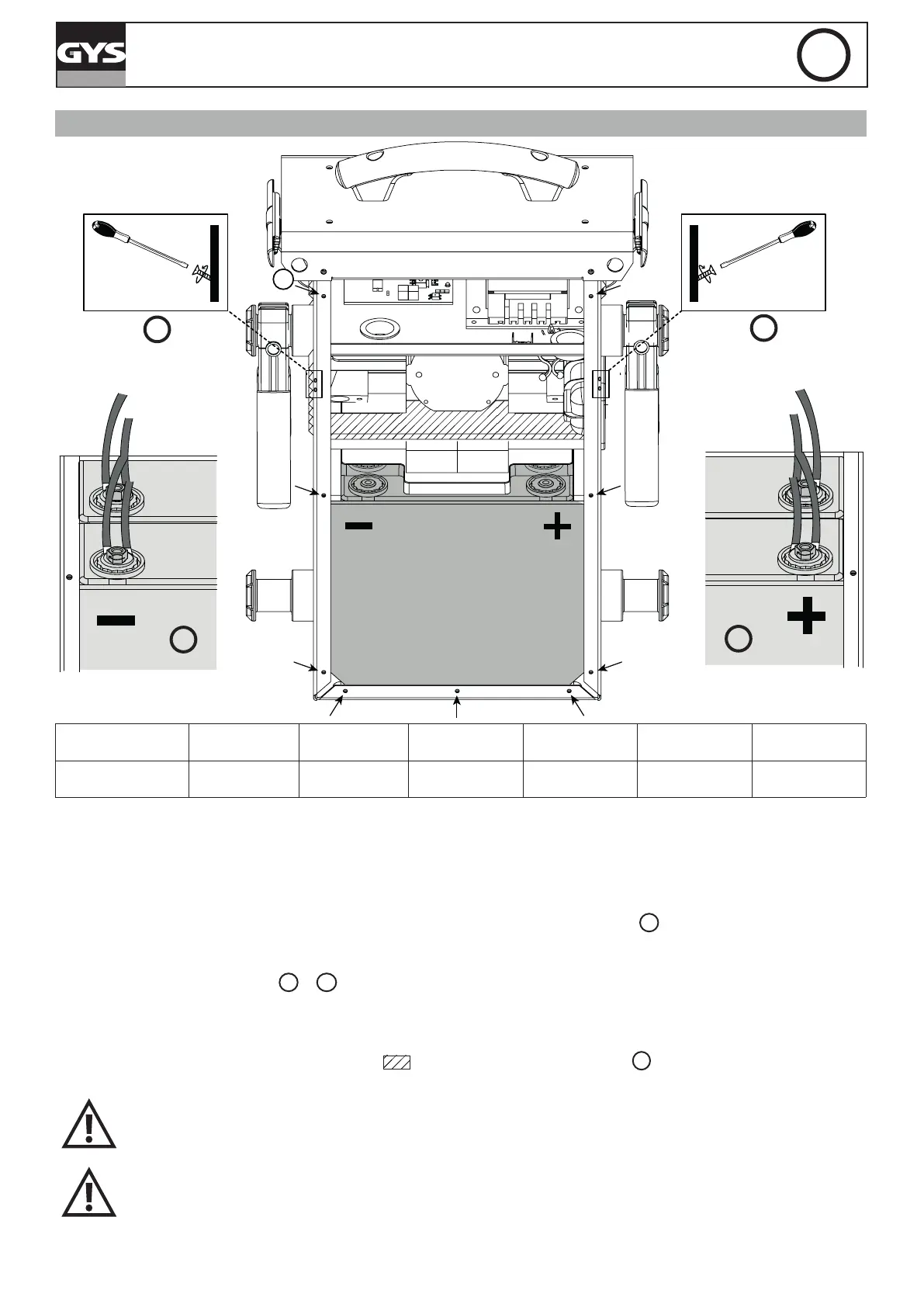

SOSTITUZIONE DELLA BATTERIA
1
2
3
4
4
Prodotto Batteria Tipo Tensione (V) Capacità (Ah)
Dimensioni
(cm)
Rif. batteria
STARTPACK 12.24 G16EP
Batteria al
piombo
2 x 12 2 x 16 18 x 8 x 17 53131
Poco importa il modo di utilizzo dello STARTPACK 12.24 (12V o 24V), sostituire in ogni caso le due bat-
terie contemporaneamente.
• Per sostituire la batteria :
• Il prodotto dev’essere preventivamente scollegato dalla rete di alimentazione.
• Si deve svitare il coperchio posteriore (9 viti) con una punta esagonale misura 4
1
e toglierlo.
• Quando si toglie il guscio posteriore, le batterie si trovano di fronte, una davanti all’altra (cf illustrazione). I termi-
nali - sono a sinistra, i terminali + a destra.
• Per toglierle, svitare le vitis (
2
e
3
) che permettono il collegamento tra le batterie e il resto della connessione
dello STATPACK a questi terminali, nel seguente ordine :
- Togliere per prima cosa la batteria davanti.
- Poi svitare la barra di ssaggio (zona grafata
1
)
che si trova tra le due batterie
4
.
- Inne togliere la seconda batteria.
Appena viene tolta la prima batteria isolare i terminali per evitare qualsiasi corto-circuito. Poi
togliere la seconda batteria.
All’insermento delle nuove batterie controllare di associare correttamente le polarità delle batte-
rie e dello STARTPACK 12.24. Terminale - a sinistra, terminale + a destra (cf illustrazione).
• Riposizionare e ssare bene in quest’ordine la batteria di fondo, la barra di ssaggio poi la batteria sul davanti. Per
nire, riavvitare il cofano posteriore.
