GYS STARTPACK 12.24 - Remplacement de la Batterie

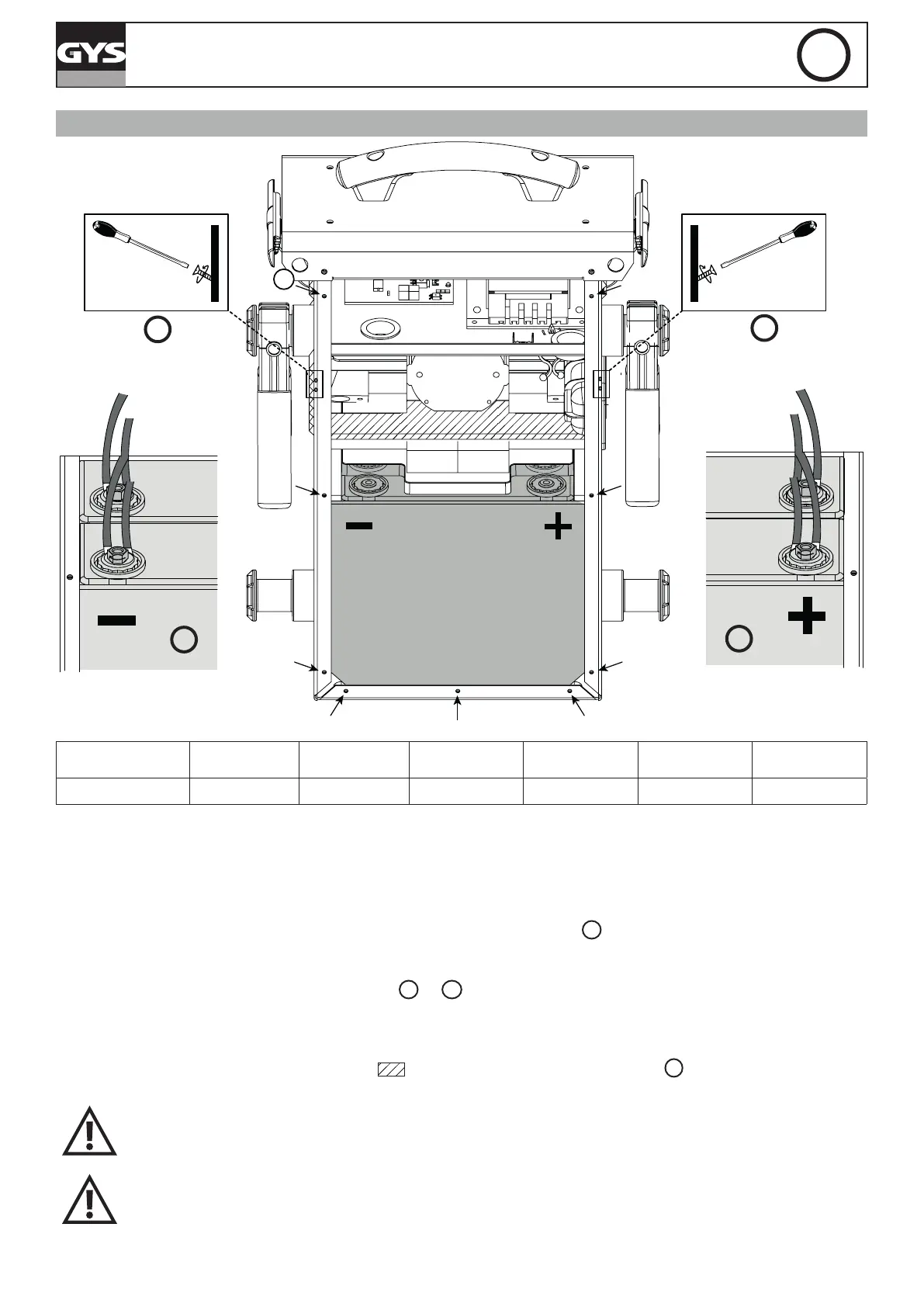

REMPLACEMENT DE LA BATTERIE
1
2
3
4
4
Produit Batterie Type Tension (V) Capacité (Ah)
Dimensions
(cm)
Réf. batterie
STARTPACK 12.24 G16EP Batterie au plomb 2 x 12 2 x 16 18 x 8 x 17 53131
Peu importe le mode d’utilisation du STARTPACK 12.24 (12V ou 24V), remplacer dans tous les cas les
deux batteries en même temps.
Pour remplacer les batteries :
• Le produit doit être préalablement déconnecté du réseau d’alimentation.
• Puis dévisser la coque arrière (9 vis) avec un embout hexagonal taille 4
1
et la retirer.
• Une fois la coque arrière enlevée, les batteries se trouvent de face, l’une devant l’autre (cf illustration). Les bornes
- sont à gauche, les bornes + à droite.
• Pour les retirer, enlever les vis (cf illustrations
2
et
3
) qui permettent la liaison entre les batteries et le reste de
la connectique du STARTPACK à ces deux bornes dans l’ordre suivant :
- Enlever dans un premier temps la batterie de devant.
- Puis dévisser la barre de xation (zone rayée
1
) qui se situe entre les deux batteries
4
.
- Enn retirer la deuxième batterie.
Une fois la première batterie retirée, penser à bien isoler les bornes pour éviter tout court-circuit.
Puis retirer la deuxième batterie.
A la remise de nouvelles batteries, veiller à bien associer les polarités des batteries et du START-
PACK 12.24. Borne - à gauche, borne + à droite (cf illustration).
• Repositionner et serrer dans cet ordre la batterie du fond, la barre de xation puis la batterie de devant. Revisser
la coque arrière pour nir.
7
STARTPACK 12.24
FR
Notice originale
