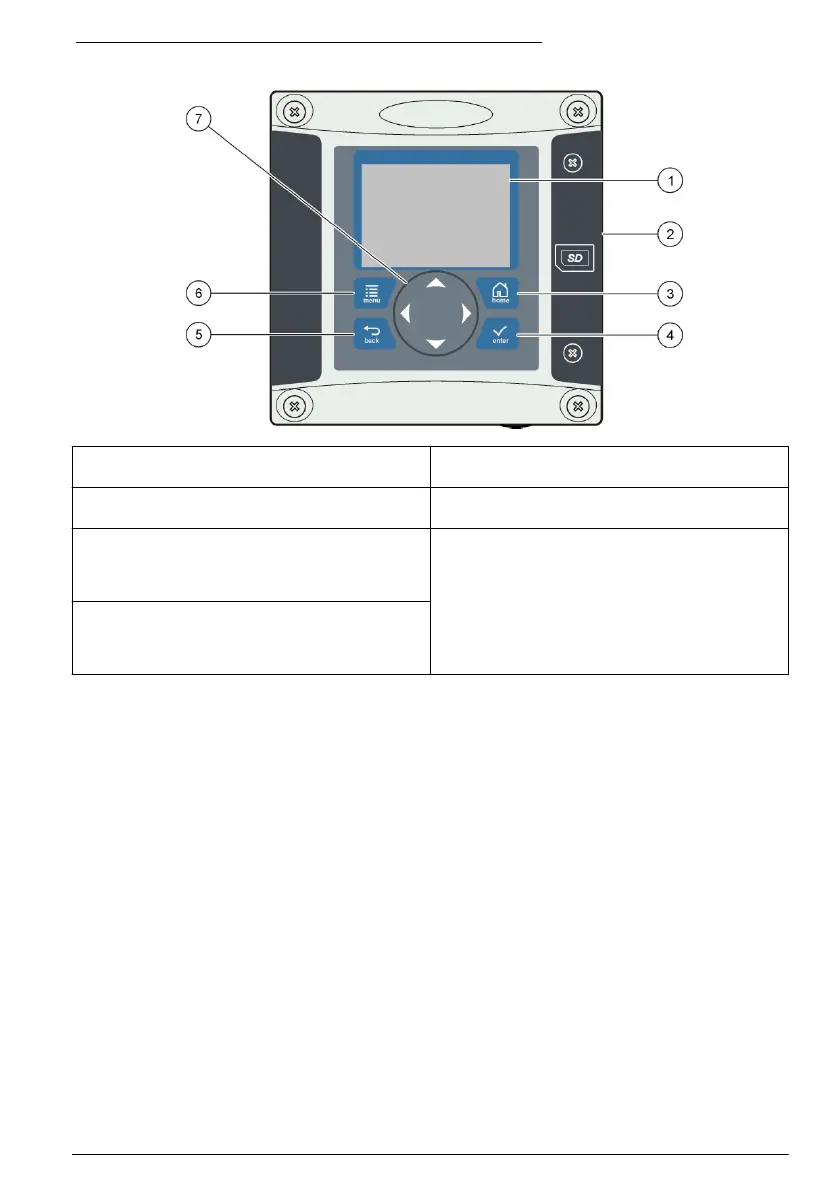

Figura 11 Descripción general del teclado y del panel frontal
1 Pantalla del instrumento 5 Tecla back (Atrás). Retrocede un nivel en la
estructura del menú.
2 Cubierta para la ranura de tarjeta de memoria
Secure Digital
6 Tecla menu (Menú). Se desplaza al menú de
configuración desde otras pantallas y submenús.
3 Tecla home (Inicio). Se desplaza hasta la pantalla
principal de medición desde otras pantallas y
submenús. En la pantalla de medición gráfica, sirve
para cambiar la configuración del gráfico.
7 Teclas de navegación. Sirven para desplazarse por
las pantallas de medición, menús, así como para
cambiar la configuración e incrementar o disminuir
dígitos.
4 Tecla enter (Intro). Acepta los valores introducidos,
actualizaciones u opciones de menú mostradas. En
la pantalla de medición, sirve para mostrar
información de diagnóstico.
Las entradas y salidas se configuran mediante el panel frontal con el teclado y la pantalla de
visualización. Esta interfaz de usuario se utiliza para configurar las entradas y salidas, crear
información de registro y valores calculados, así como para calibrar los sensores. La interfaz de SD
se puede utilizar para guardar registros y actualizar en software.
5.2 Pantalla
Figura 12 muestra un ejemplo de la pantalla principal de medición con un sensor DO conectado al
controlador.
