1. 打开控制器盖。
2. 通过电缆密封套送线
3. 根据需要调整电线并拧紧电缆密封套
4. 跳线刚好位于连接器背面。拆除连接器以改善与跳线的连接，并按图 10 所示输入类型配置跳线设
置。
5. 合上控制器盖并紧固盖用螺钉。
6. 在控制器中配置输入。
注：
在开关量输入模式下，控制器为开关提供
12V
电压，且输入电压未从控制器离散。在电压输入模式下，输入电
压与控制器离散（用户输入电压为
0-30V
）。
4.11
连接可选数字通信输出
制造商支持 Modbus RS485、Modbus RS232 和 Profibus DPV1 通信协议。可选数字输出模块安装在
图 7 第 165 页 中第 4 项指明的位置。请参阅网络模块随附手册以了解更多信息。
有关 Modbus 寄存器的信息，请参阅 http://www.hach-lange.com 或 http://www.hach.com。
第 5 节 用户界面及导航
5.1
用户界面
键盘有四个菜单键和四个方向键（如图 11 所示）。

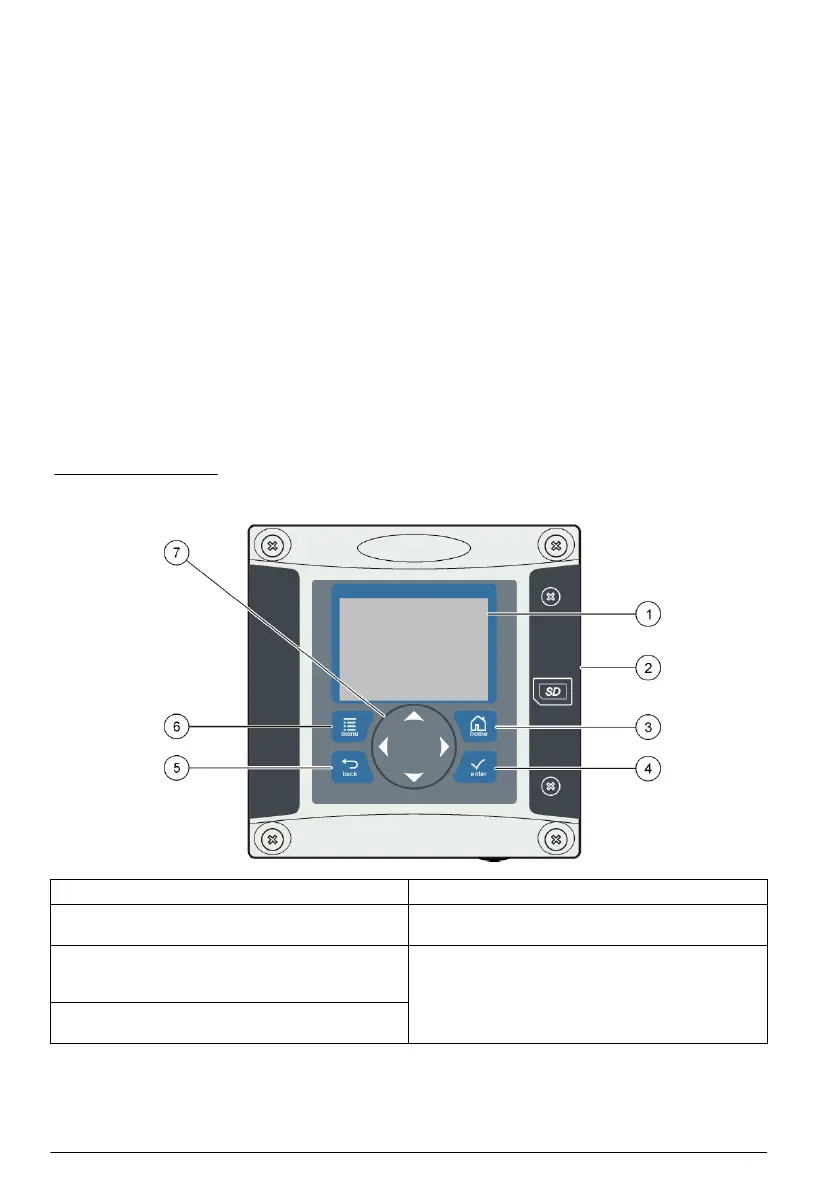

图 11 键盘和面板概览
1 仪器显示屏 5 返回键。在菜单层次结构中后退一层。
2 安全数码存储卡插槽盖 6 菜单键。从其他屏幕和子菜单转到 Settings Menu
（设置菜单）。
3 起始键。从其他屏幕和子菜单转到 Main
Measurement（主测量）屏幕。可在图形测量界面上
更改图形设置。
7 方向键。用于在测量界面、菜单、更改设置以及增加
或减少位数之间导航。
4 Enter 键。接受输出值、更新或显示的菜单选项。可
在测量界面上显示诊断信息。
用户可通过面板使用键盘和显示屏设置和配置输入和输出。此用户界面用于设置和配置输入和输出、
创建日志信息与计算值以及校准传感器。SD 接口可用于保存日志及更新软件。
172
中文
