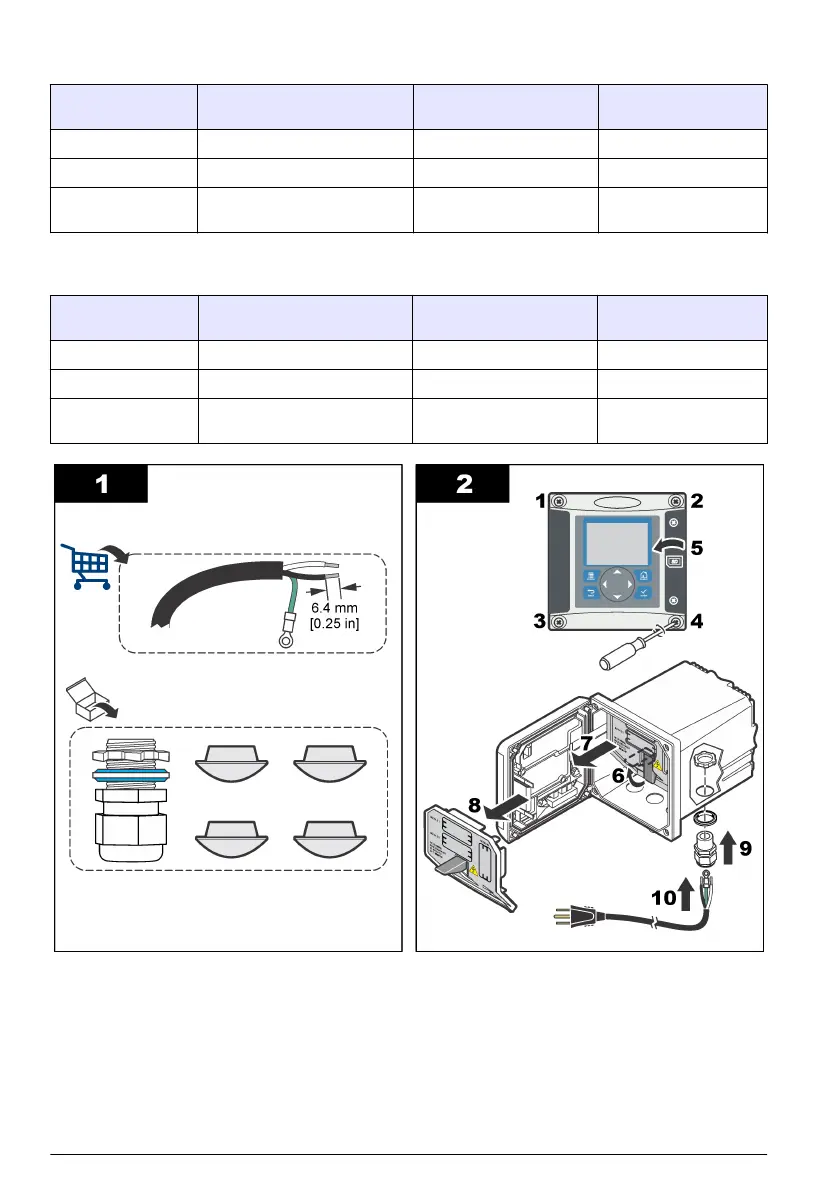

Tableau 1 Informations relatives au câblage pour un branchement à une alimentation en
courant alternatif (uniquement pour les modèles alimentés en courant alternatif)
Borne Désignation
Couleur (Amérique du
Nord)
Couleur (UE)
1 Chaud (L1) Noir Marron
2 Neutre (L2) Blanc Bleu
— Cosse pour mise à la terre de
protection (PE)
Vert Vert et jaune
Tableau 2 Informations relatives au câblage pour un branchement à une alimentation en
courant continu (uniquement pour les modèles alimentés en courant continu)
Borne Désignation
Couleur (Amérique du
Nord)
Couleur (UE)
1 +24 VCC Rouge Rouge
2 24 VCC retour Noir Noir
— Cosse pour mise à la terre de
protection (PE)
Vert Vert et jaune
90 Français
