4. I jumper sono posizionati immediatamente dietro il connettore. Rimuovere il connettore per
agevolare l'accesso ai jumper e configurare i jumper in funzione del tipo di ingresso, come
mostrato in Figura 10.
5. Chiudere il coperchio del controller e serrare le relative viti.
6. Configurare gli ingressi nel controller.
Nota: Nel modo ingresso interruttore il controller fornisce 12 volt all'interruttore e l'ingresso non è isolato dal
controller. Nel modo ingresso tensione gli ingressi sono isolati dal controller (tensione di ingresso compresa tra
0 e 30 volt).
4.11 Collegamento dell'uscita digitale per le comunicazioni opzionale
Sono supportati i protocolli per le comunicazioni Modbus RS485, Modbus RS232 e Profibus DPV1. Il
modulo di uscita digitale opzionale si trova nella posizione indicata dalla voce 4 nella Figura 7
a pagina 63. Per ulteriori informazioni, consultare il manuale fornito con il modulo di rete.
Per informazioni sui registri Modbus, consultare http://www.hach-lange.com o http://www.hach.com.
Sezione 5 Interfaccia utente e navigazione
5.1 Interfaccia utente
Il tastierino dispone di quattro tasti menu e quattro tasti direzionali, come mostrato nella Figura 11.

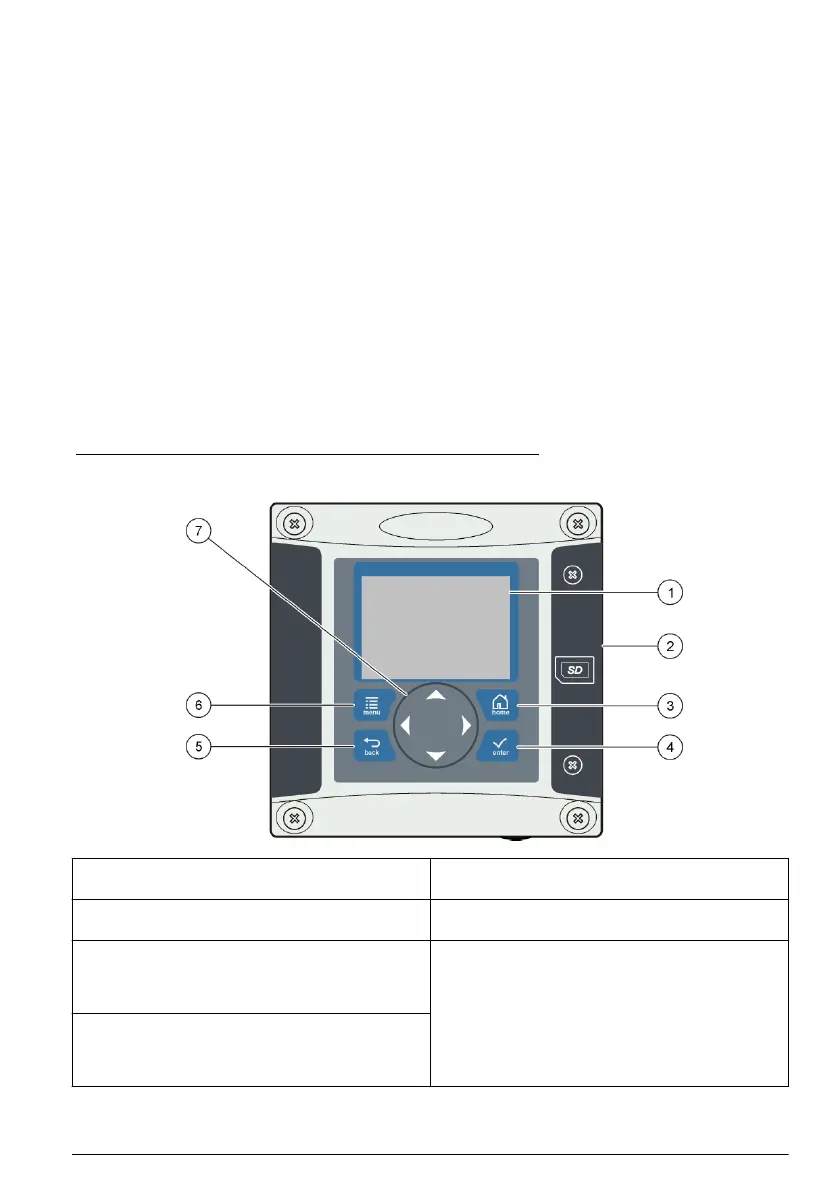

Figura 11 Panoramica del tastierino e del pannello anteriore
1 Display dello strumento 5 Tasto indietro. Torna indietro di un livello nella
struttura del menu.
2 Coperchio dello slot per schede SD 6 Tasto menu. Consente di passare al menu Settings
(Impostazioni) da altre schermate e sottomenu.
3 Tasto home. Consente di passare alla schermata di
misurazione principale da altre schermate e
sottomenu. Nella schermata di misurazione grafica
consente di modificare le impostazioni del grafico.
7 Tasti direzionali. Consentono di navigare tra le
schermate di misurazione e i menu, di modificare le
impostazioni e di aumentare o diminuire i valori
visualizzati.
4 Tasto invio. Consente di accettare i valori di input,
gli aggiornamenti o le opzioni di menu visualizzate.
Nella schermata di misurazione consente di
visualizzare le informazioni diagnostiche.
Gli ingressi e le uscite vengono impostati e configurati dal pannello anteriore, tramite il tastierino e lo
schermo. Questa interfaccia utente viene utilizzata per impostare e configurare gli ingressi e le
Italiano
71
