Hach Polymetron 9500 - Analog çıkış bağlantıları

Analog çıkış bağlantıları
U Y A R I
Elektrik Çarpması Nedeniyle Ölüm Tehlikesi Olasılığı. Elektrik bağlantıları yaparken cihaza giden elektriği mutlaka
kesin.
U Y A R I
Elektrik Çarpması Nedeniyle Ölüm Tehlikesi Olasılığı. Muhafazanın NEMA/IP çevresel ölçümlerini sağlamak
amacıyla, cihazın içine kablo döşemek üzere sadece ark parçalarını ve en az NEMA 4X/IP66 değerine sahip
kablo rakorlarını kullanın.
İzole edilmiş iki adet analog çıkış temin edilmiştir. Bu çıkışlar genellikle analog sinyal iletişimini veya
diğer harici cihazları kontrol etmek için kullanılır. Şekil 8 ve Tablo 3'de gösterildiği gibi kontrol
ünitesinin kablo bağlantılarını yapın.
Not: Şekil 8 ana kontrol cihazı bölmesini değil, kontrol ünitesi kapağının arka kısmını gösterir

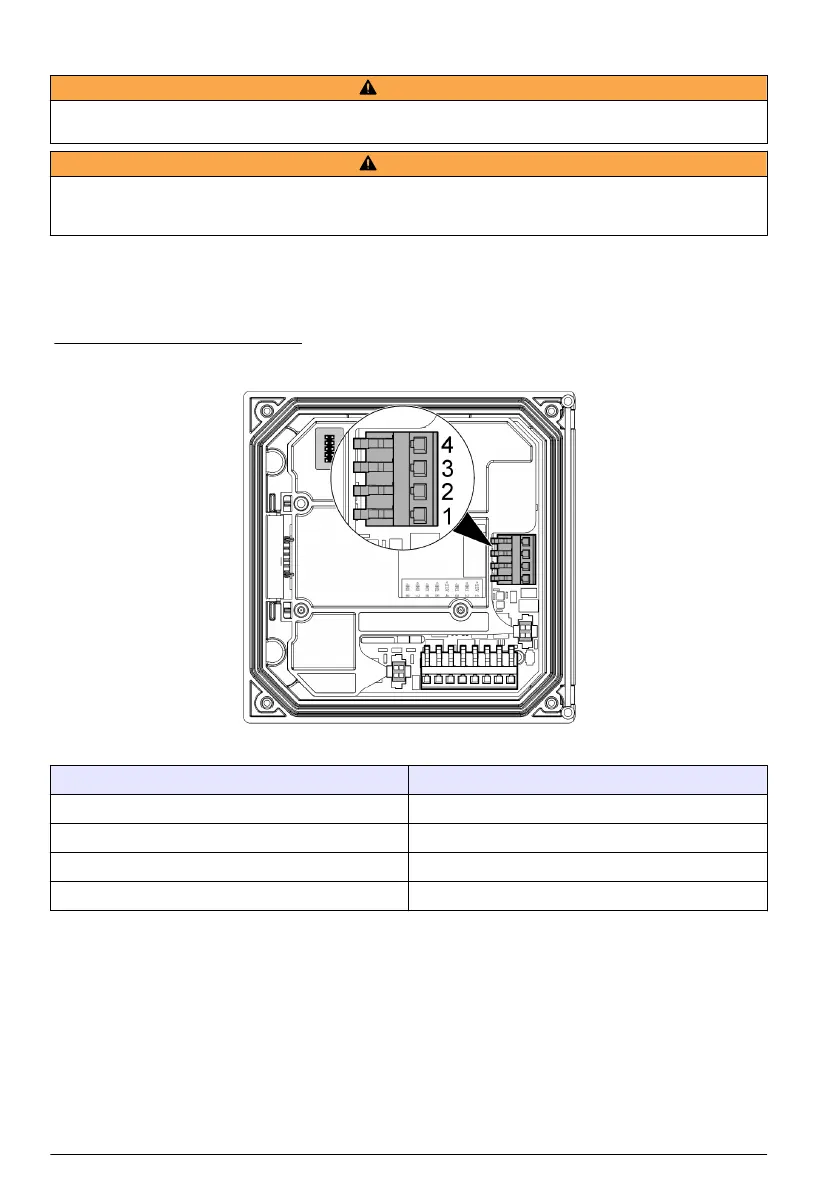

Şekil 8 Analog çıkış bağlantıları
Tablo 3 Çıkış bağlantıları
Kaydedici kabloları Devre kartı konumu
Çıkış 2- 4
Çıkış 2+ 3
Çıkış 1- 2
Çıkış 1+ 1
1. Kontrol ünitesinin kapağını açın.
2. Kabloları kablo rakorunun içinden geçirin.
3. Kabloları gerektiği gibi ayarlayın ve kablo rakorunu sıkın.
4. Çift bükümlü blendajlı kablo bağlantısını yapın ve korumayı kontrol bileşeninin ucuna veya kontrol
devresinin ucuna bağlayın.
• Korumayı kablonun iki ucuna da bağlamayın.
• Blendajlı olmayan kablo kullanılması, radyo frekansı emisyonuna veya izin verilenden daha
yüksek seviyelere maruz kalmasına neden olabilir.
• Maksimum devre direnci 500 ohm'dur.
