5. Schließen Sie die Abdeckung des Controllers, und ziehen Sie die Schrauben fest.
6. Konfigurieren Sie die Eingänge im Controller.
Hinweis: Im Modus Schließungseingang führt der Controller 12 V an den Schalter, der nicht von dem Controller
getrennt wird. Im Modus Spannungseingang werden die Eingänge vom Controller getrennt (Eingangsspannung
des Betreibers zwischen 0 und 30 V).
Anschließen des optionalen digitalen Kommunikationsausgangs
Der Hersteller unterstützt die Kommunikations-Protokolle Modbus RS485, Modbus RS232 und
Profibus DPV1. Das optionale Digitalausgangsmodul wird an der Position eingebaut, die in
Abbildung 7 auf Seite 36 mit 4 angegeben ist. Detaillierte Informationen finden Sie im Handbuch, das
zum Lieferumfang des Netzwerkmoduls gehört.
Detaillierte Informationen über die Modbus-Register finden Sie unter http://www.hach-lange.com
oder http://www.hach.com.
Benutzerschnittstelle und Navigation
Benutzeroberfläche
Das Tastenfeld umfasst vier Menütasten und vier Pfeiltasten (siehe Abbildung 11).

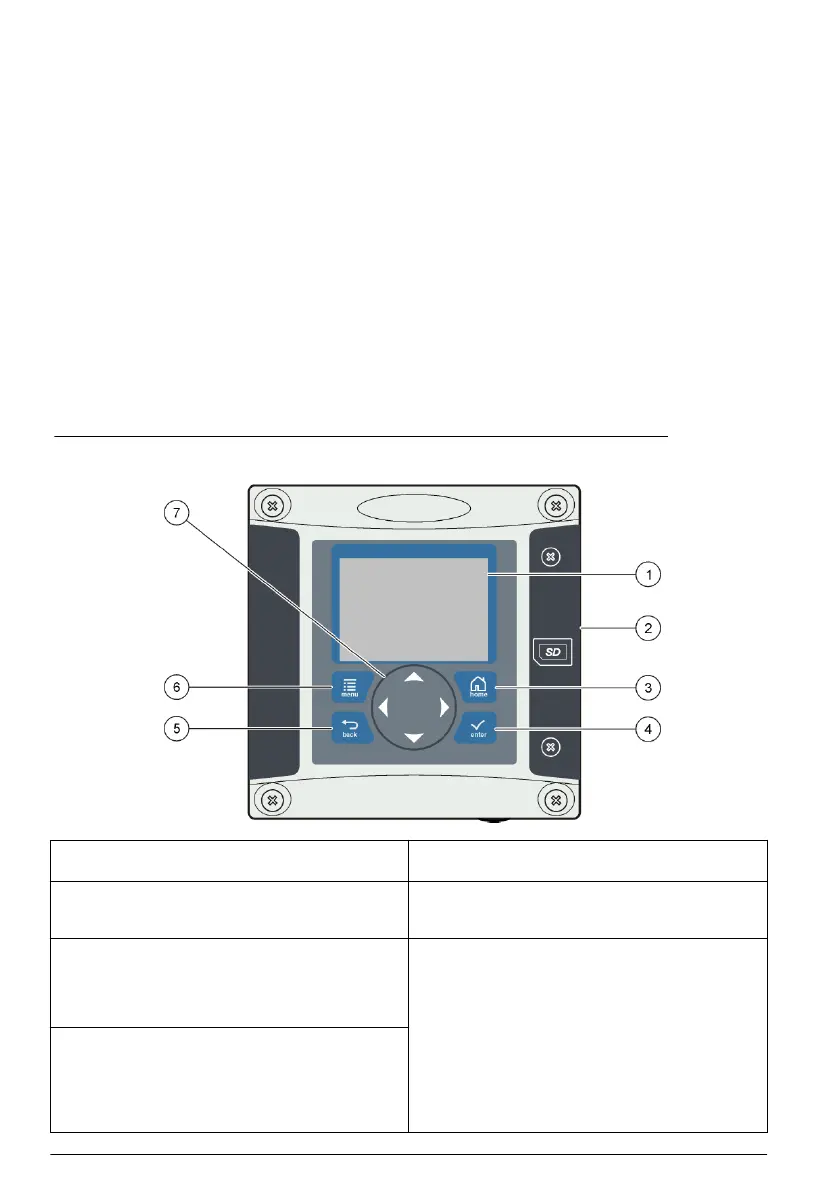

Abbildung 11 Überblick über das Tastenfeld und die Frontplatte des Controllers
1 Instrumentenanzeige 5 Rückwärtstaste: Führt in den Menüebenen um
eine Stufe zurück.
2 Abdeckung des Steckplatzes für SD-Speicherkarten 6 Menü-Taste: Hiermit kehren Sie von einem
beliebigen Bildschirm oder Untermenü wieder zum
Menü für die Einstellungen zurück.
3 Home-Taste: Hiermit kehren Sie von einem
beliebigen Bildschirm oder Untermenü wieder zum
Haupt-Messbildschirm zurück. Kann auf der
graphischen Bildschirmanzeige für die Änderung
der Graphikeinstellungen verwendet werden.
7 Pfeiltasten: Hiermit rufen Sie die
Bildschirmanzeigen für die Messung, Menüs und
Einstellungsänderungen auf und erhöhen oder
senken Zahlwerte.
4 Enter-Taste: Durch Drücken dieser Taste werden
eingegebene Werte, Aktualisierungen oder
angezeigte Menüoptionen übernommen. Auf der
Bildschirmanzeige für die Messungen, kann für die
Anzeige von Diagnoseinformationen verwendet
werden.
44 Deutsch
