4.4 Uwagi dotyczące wyładowań elektrostatycznych (ESD)
P O W I A D O M I E N I E
Potencjalne uszkodzenie urządzenia. Elektryczność statyczna może doprowadzić do uszkodzenia delikatnych
wewnętrznych komponentów elektronicznych, powodując gorsze działanie urządzenia lub jego ewentualne
uszkodzenie.
Wykonaj czynności dla tej procedury, aby zapobiec wyładowaniom elektrostatycznym, które mogłoby
uszkodzić przyrząd:
• Dotknij uziemionej metalowej powierzchni (np. obudowy przyrządu lub metalowej rury), aby
rozładować napięcie elektrostatyczne swojego ciała.
• Unikaj wykonywania gwałtownych ruchów. Elementy wrażliwe na ładunki elektrostatyczne należy
transportować w opakowaniach antystatycznych.
• Załóż opaskę na nadgarstek połączoną z uziemieniem.
• Pracuj w środowisku wyłożonym antystatycznymi płytkami podłogowymi i okładziną na stole.
4.5 Opis okablowania

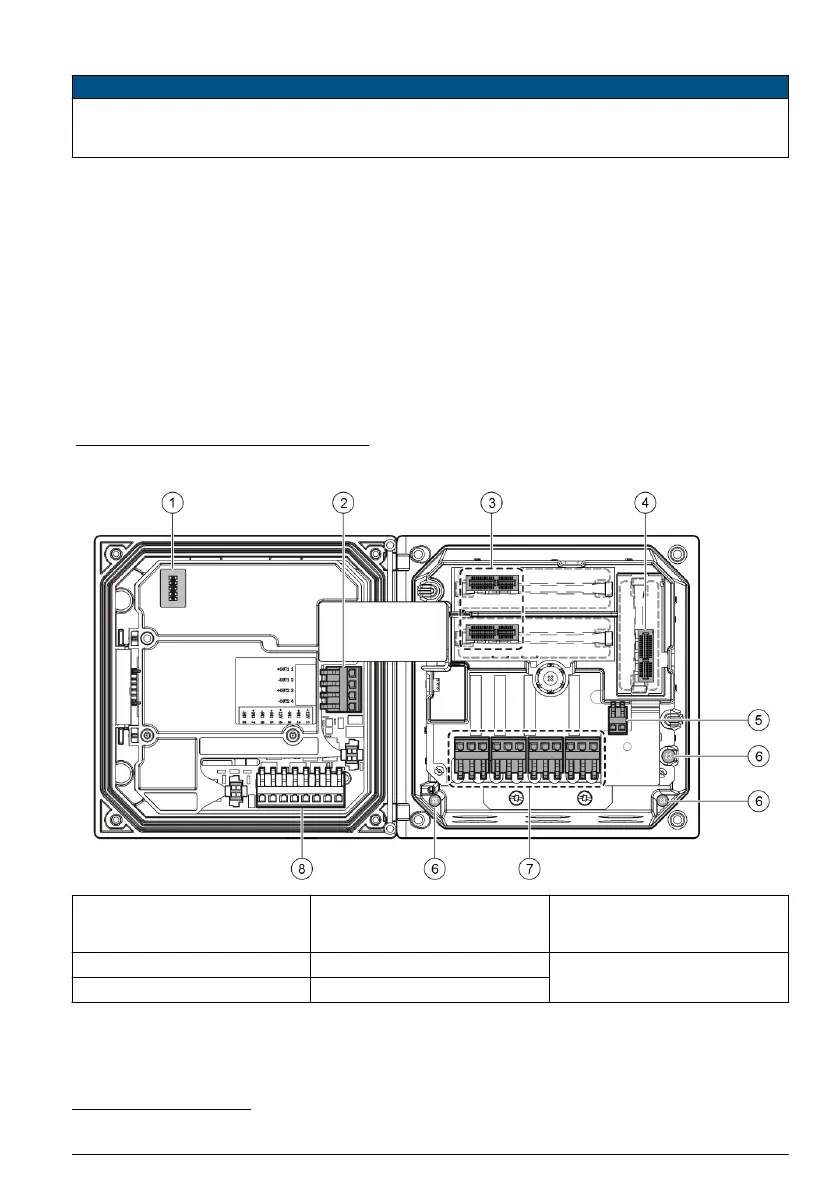

Na rysunku Rysunek 7 przedstawione jest okablowanie w urządzeniu z usuniętą osłoną wysokiego
napięcia. Po lewej stronie rysunku widoczny jest tył pokrywy urządzenia.
Uwaga: Przed rozpoczęciem instalowania modułu ze złączy należy zdjąć nasadki.
Rysunek 7 Opis połączeń przewodów
1 Podłączenie przewodu
roboczego
4 Złącze modułu komunikacji (np.
Modbus, Profibus, opcjonalny
moduł 4–20 mA itp.)
7 Połączenia przekaźników
1
2 Wyjście 4–20 mA
1
5 Złącze zasilania AC i DC
1
8 Złącze wejść dyskretnych
1
3 Złącze modułu czujnika 6 Zacisk uziemienia
1
Terminale można zdemontować, aby ułatwić dostęp.
Polski 265
