Tulojen ja lähtöjen asetukset määritetään etupaneelista näppäimistön ja näytön avulla.
Käyttöliittymää käytetään tulo- ja lähtöasetusten määrittämiseen, lokitietojen luomiseen, arvojen
laskemiseen ja anturien kalibroimiseen. SD-käyttöliittymää voidaan käyttää lokien tallentamiseen ja
ohjelmiston päivittämiseen.
5.2 Näyttö

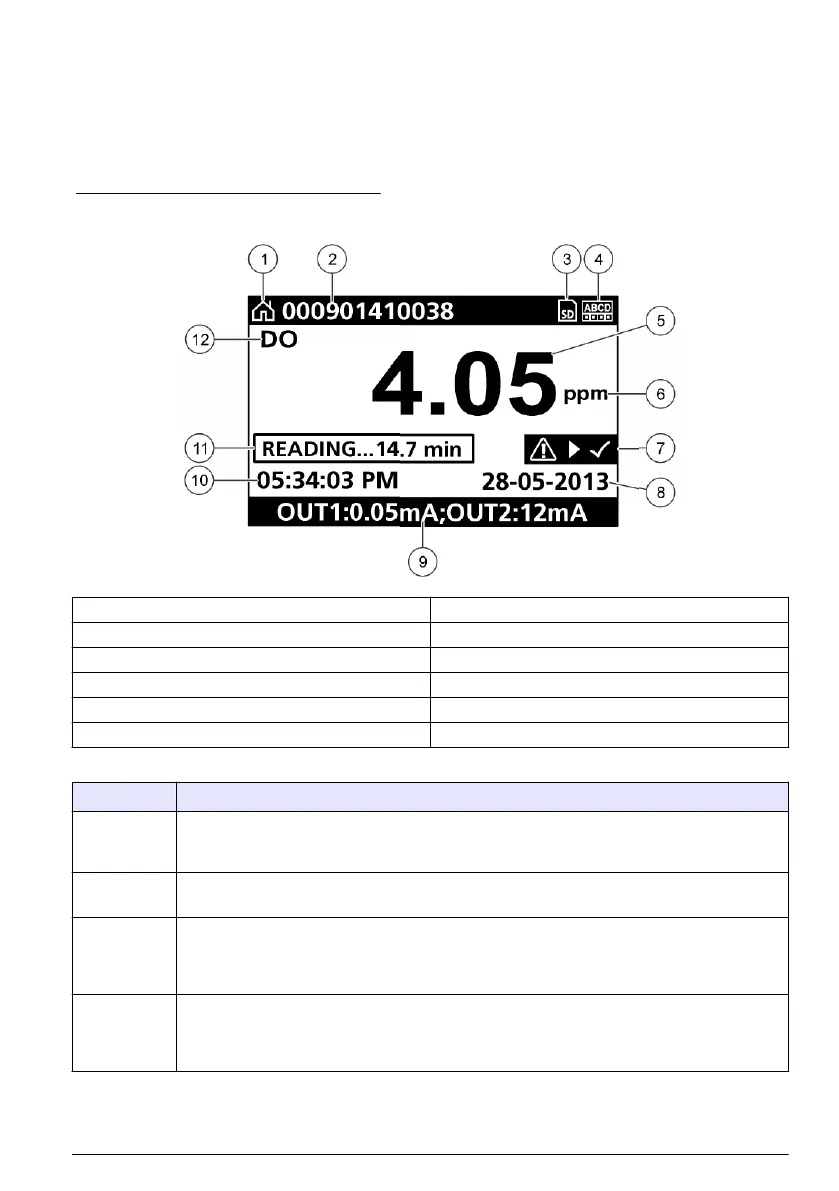

Kuva 12: esimerkki päämittausnäytöstä ja ohjaimeen liitetystä DO-anturista.
Kuva 12 Esimerkki päämittausnäytöstä
1 Aloitusnäytön kuvake 7 Varoitustilarivi
2 Anturin nimi 8 Päivämäärä
3 SD-muistikortin kuvake 9 Analogiset lähtöarvot
4 Releen tila-ilmaisin 10 Kellonaika
5 Mittausarvo 11 Etenemispalkki
6 Mittausyksikkö 12 Mittausparametri
Taulukko 5 Kuvakkeiden kuvaukset
Kuvake Kuvaus
Aloitusnäyttö Tämä kuvake voi vaihdella näytön tai valikon mukaan. Jos laitteessa on esimerkiksi SD-
muistikortti, sen kuvake näkyy tässä näytössä käyttäjän ollessa SD Card Setup (SD-kortin
asetukset) -valikossa.
SD-muistikortti Tämä kuvake näkyy vain, jos kortinlukijassa on SD-kortti. Kuvake näkyy vasemmassa
yläkulmassa, kun käyttäjä on SD Card Setup (SD-kortin asetukset) -valikossa.
Varoitus Varoituskuvakkeessa on kolmion sisällä oleva huutomerkki. Varoituskuvake tulee näkyviin
päänäytön oikealle puolelle mittausarvon alle. Paina enter-näppäintä ja valitse sitten laite
nähdäksesi laitteessa mahdollisesti olevat ongelmat. Varoituskuvake poistuu näkyvistä heti, kun
kaikki ongelmat on korjattu tai kuitattu.
Virhe Virhekuvakkeessa on ympyrän sisällä oleva huutomerkki. Kun ilmenee virhe, virhekuvake ja
mittausnäyttö vilkkuvat vuorotellen päänäytössä. Näytä virheet painamalla valikkopainiketta ja
valitse DIAGNOSTICS (DIAGNOSTIIKKA). Valitse sitten laite nähdäksesi laitteessa
mahdollisesti olevat ongelmat.
