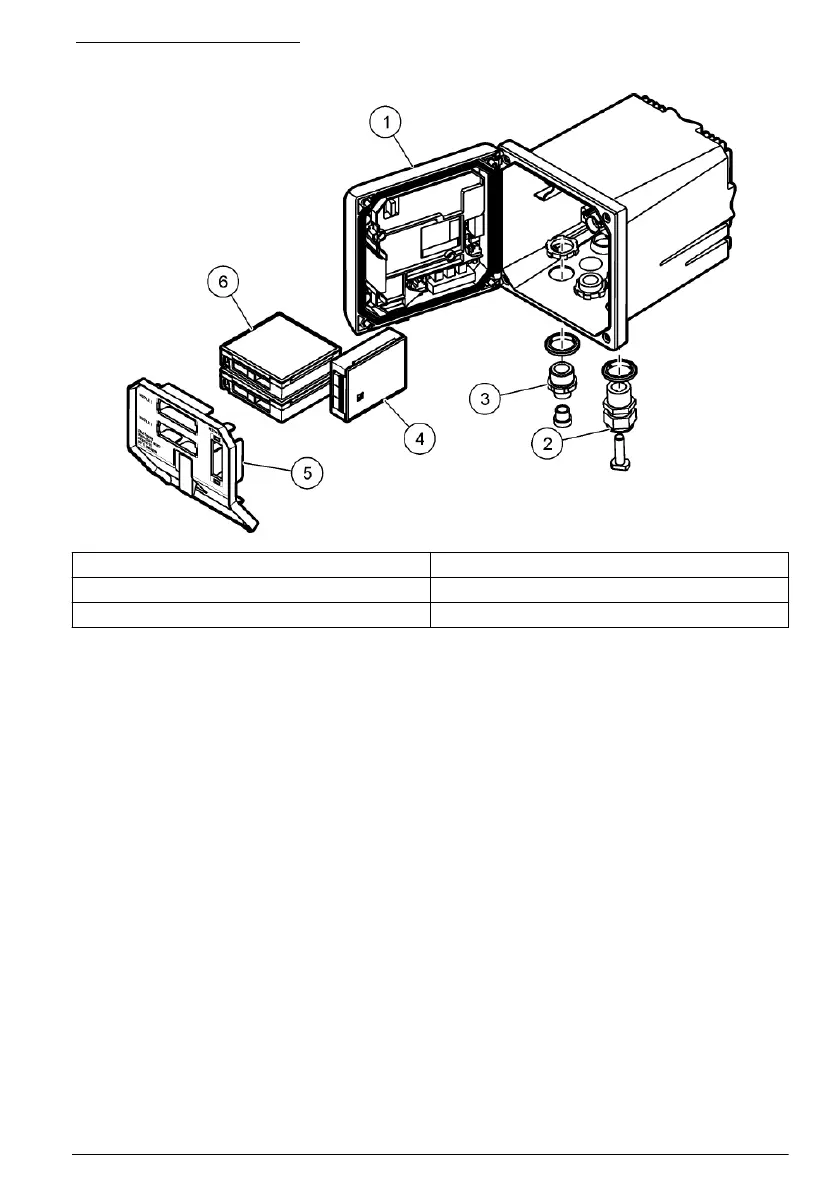

Figur 1 Systemkomponenter
1 Controller 4 Netværksmodul (ekstraudstyr)
2 Montering af kabelforskruninger 5 Stærkstrømsbarriere
3 Yderligere tilslutningsfitting 6 Sensormoduler (ekstraudstyr)
Sensorer og sensormoduler
Kontrolenheden accepterer op til maksimalt to sensormoduler sammen med et
kommunikationsmodul. Forskellige sensorer kan sluttes til sensormodulerne. Der findes oplysninger
om kabling af sensorer i den tilhørende sensormanual og i brugervejledningen til de pågældende
moduler.
Relæer, udgange og signaler
Kontrolenheden har fire relækontakter, der kan konfigureres, og to analoge udgange. Med et analogt
udgangsmodul (ekstraudstyr) kan antallet af analoge udgange øges til fem.
Enhedsscanninger
Med to undtagelser scanner kontrolenheden automatisk efter enheder, når den tændes. Den første
undtagelse er det tidspunkt, hvor kontrolenheden tændes for første gang. Anden undtagelse er, når
kontrolenhedens konfigurationsindstillinger er nulstillet til standardværdierne, og kontrolenheden
tændes. I begge tilfælde viser kontrolenheden først skærmbillederne vedrørende indstilling af sprog,
dato og tid. Når sprog, dato og tid er accepteret, kan controlleren udføre en enhedsscanning.
Kontrolenhedens kabinet
Kontrolenhedens kabinet er klassificeret som NEMA 4X/IP66 og har en korrosionsbestandig
overflade, der kan modstå påvirkning fra miljøet såsom saltsprøjt og hydrogensulfid. Ved udendørs
brug anbefales det kraftigt at beskytte enheden mod skader fra miljøet.
BEMÆRK: Enheder, der har UL-certificering (Underwriters Laboratories), er kun beregnet til indendørs anvendelse
og har ikke en NEMA 4X/IP66-klassificering.
Muligheder for montering af kontrolenhed
Kontrolenheden kan monteres på et panel, på en væg eller på et lodret eller vandret rør. En pakning
af neopren medfølger og kan bruges til at mindske vibrationer. Pakningen kan bruges som skabelon
til panelmontering, før den indvendige pakningsdel udskilles.
Dansk
231
