警 告
可能存在电击致命危险。为了保持外壳的 NEMA/IP 环境防护等级，将电缆接入仪器时，务必使用防护等级至少达
到 NEMA 4X/IP66 的导线管配件和电缆衬垫。
为开关闭合输入或逻辑电平电压输入提供三路离散输入。如 图 9、 表 4 和 图 10 所示进行线路连接，
并为控制器配置跳线设置。
注：
图 9
显示控制器盖的背部，而不是主控制器室的内部。

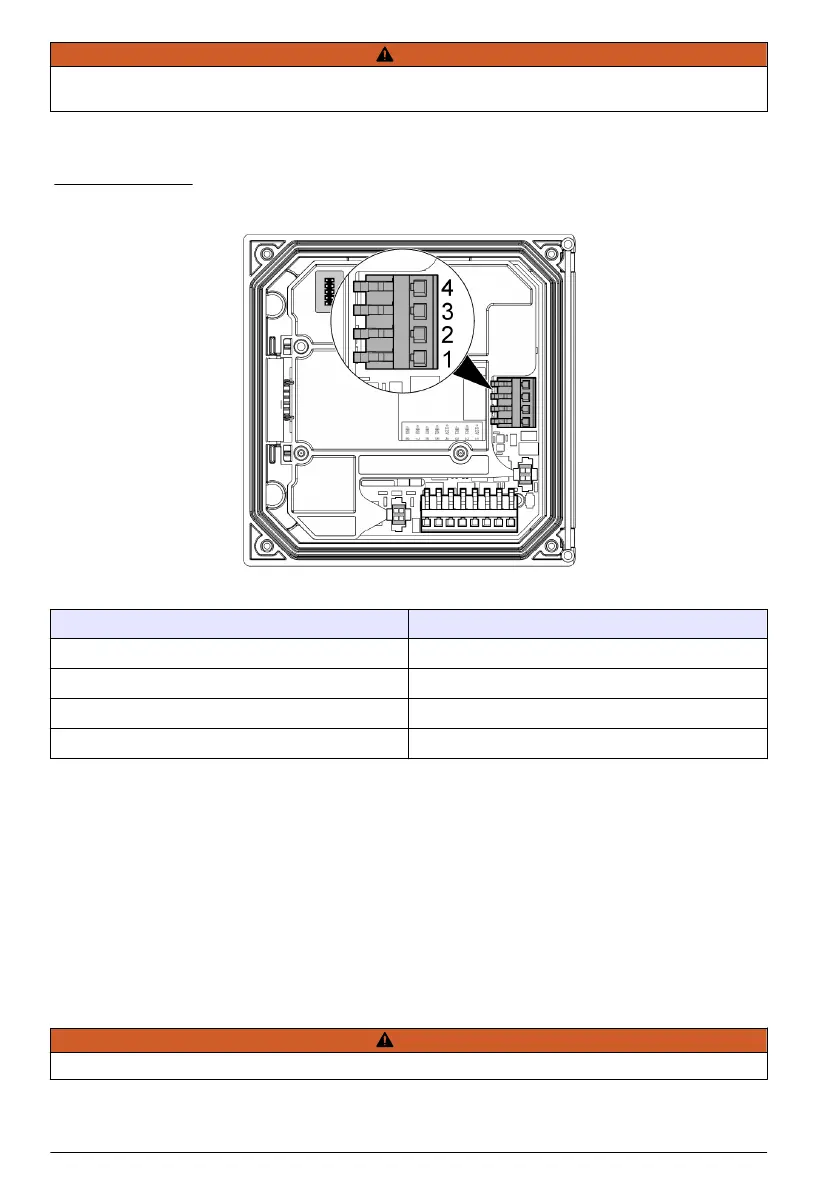

图 9 离散输入线路连接
表 4 输入连接
离散输入 连接器位置 - 开关量输入 连接器位置 - 电压输入
输入 1+
3 2
输入 1-
2 3
输入 2+
6 5
输入 2-
5 6
输入 3+
8 7
输入 3-
7 8
图 10 跳线设置
1 输入 1 配置跳线 3 输入 3 配置跳线 5 在电压输入中，跳线位于右侧
2 输入 2 配置跳线 4 在开关量输入中，跳线位于左侧
170
