Einbau und Anschluss
Seite DE-31
Netzleitung anschließen

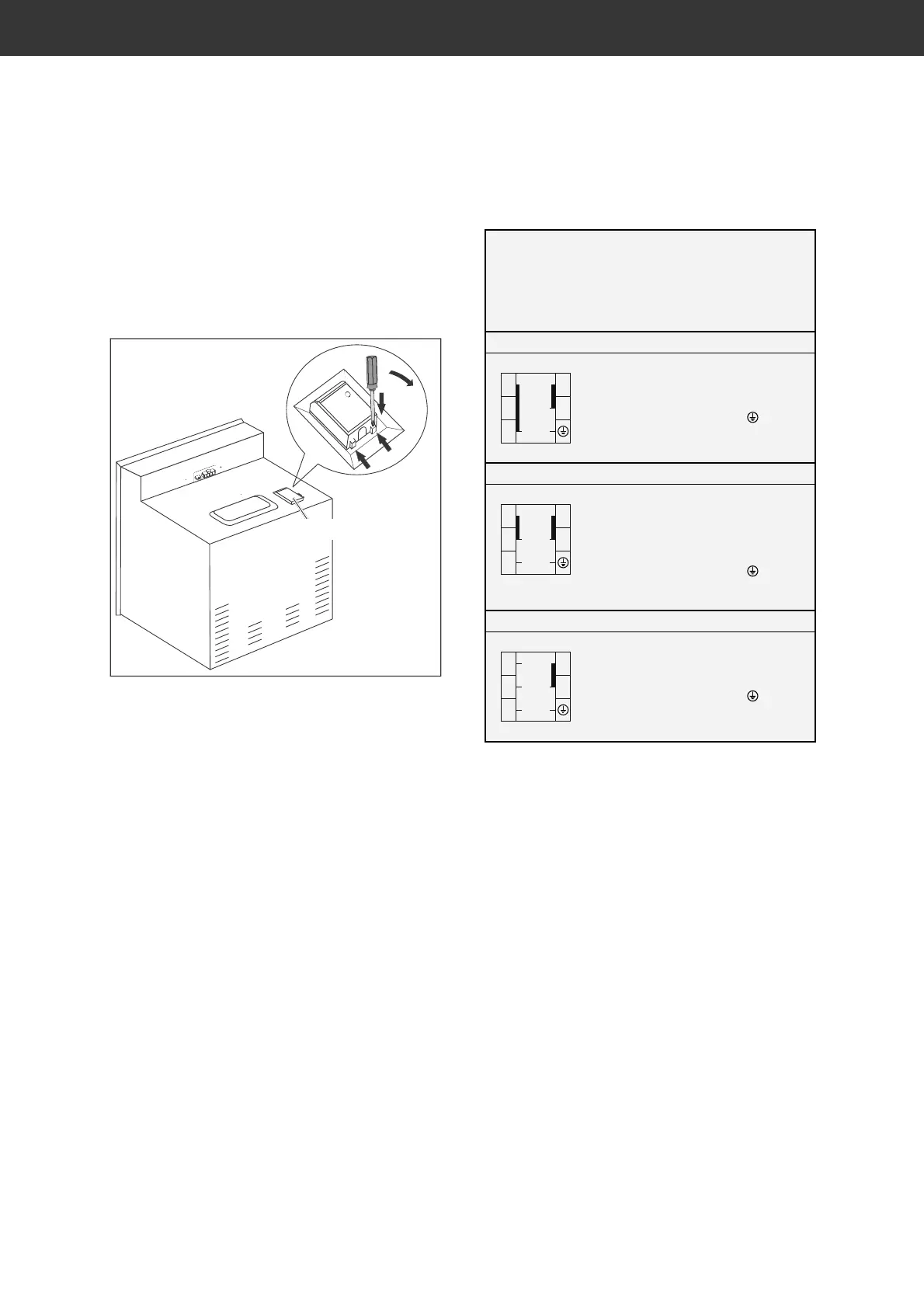

Der Klemmkasten und die Anschlusspläne
befinden sich hinten auf der Oberseite des
Backofens.
Klemmkasten
1. Schalten Sie vor dem Zugang zu den An-
schlussklemmen alle Versorgungsstrom-
kreise aus und sichern Sie diese gegen
Wiedereinschalten.
2. Vergewissern Sie sich, dass die An-
schlussleitungen allpolig spannungsfrei
sind und eine wirksame Erdung möglich
ist.
3. Öffnen Sie den Anschlusskasten mithilfe
eines Schraubendrehers.
4. Klemmen Sie die Adern und ggf. die bei-
liegenden Messingbrücken gemäß der
nachfolgend abgebildeten Schaltbilder an
die entsprechenden Kontaktklemmen der
Herdanschlussdose an.
5. Verlegen Sie das Anschlusskabel so hin-
ter dem Herd, dass es die Rückwand des
Herdes nicht berührt. Während des Be-
triebs des Herdes wird dessen Rückwand
heiß.
L1 – L3: Phase(n)
N: Null-Leiter
PE: Schutzleiter (Erde)
220–240 V ~, 50/60 Hz
L1
N
PE
3
2
1
4
5
L1 an  (gebrückt)
N an
 (gebrückt)
Schutzleiter (PE) an
Leiterquerschnitt: 3 x 10 mm
2
380–415 V 2N~, 50/60 Hz
L2
L1
N
PE
3
2
1
4
5
L1 an 
L2 an  (gebrückt)
N an
 (gebrückt)
Schutzleiter (PE) an
Leiterquerschnitt: 4 x 2,5 mm
2
380–415 V 3N~, 50/60 Hz
L2
L3
L1
N
PE
3
2
1
4
5
L1 an , L2 an ,L3 an 
N an
 (gebrückt)
Schutzleiter (PE) an
Leiterquerschnitt: 5 x 1,5 mm
2
