Einbau und Installation
empfehlen wir einen Querschnitt von 25 mm²
bis 35 mm². Das Massekabel (gleicher Quer-
schnitt wie das +12 V Kabel) muss an einem
blanken, von Lackresten befreiten Massepunkt
des Kfz-Chassis oder direkt an dem Minuspol
der Autobatterie angeschlossen werden.
6. Anschluss des Remote-Eingangs
Der Remote-Eingang (REM) muss mit dem
Remote-Ausgang des Radios verbunden sein,
sofern die Vorverstärkereingänge (Line Input)
oder ausschließlich der Digitaleingang des Ver-
stärkers als Signaleingänge / Signaleingang
genutzt werden / wird. Es wird dringend davon
abgeraten, den Remote-Eingang des Verstär-
kers über das Zündungsplus des Fahrzeugs zu
steuern, um Störgeräusche beim Ein- und Aus-
schalten zu vermeiden. Bei Verwendung des
Hochpegel-Lautsprechereingangs ( Highlevel
Input) muss der Remote-Eingang nicht belegt
werden, sofern das angeschlossene Radio
über BTL-Ausgangsstufen verfügt.
7. Konguration des Remote-Eingangs
Die Einschaltung der HELIX
V TWELVE DSP MK2 erfolgt automatisch bei
Ansteuerung über die Hochpegel-Lautspre-
chereingänge (High level Input) oder sobald ein
Remote-Signal am Remote-Eingang (REM)
anliegt. Mit Hilfe des „Auto Remote“-Schalters
kann die automatische Einschaltung deaktiviert
werden (Auto Remote = O󰀨). Dies sollte vorge-
nommen werden, wenn es beispielsweise zu
Störgeräuschen beim Ein- und Ausschalten des
Verstärkers kommt.
Hinweis: Wird die automatische Einschaltung
des Verstärkers deaktiviert, muss der Remote-
Eingang belegt werden. Eine automatische Ein-
schaltung über den Hochpegel-Lautsprecher-
eingang ist dann nicht mehr möglich.
Hinweis: Werkseitig ist die automatische Ein-
schaltung über den Hochpegel-Lautsprecher-
eingang der HELIX V TWELVE DSP MK2 akti-
viert. Um die automatische Einschaltung zu
deaktivieren, muss das Gerät, wie unter Punkt 4
beschrieben, geö󰀨net und die Schalterposition
des „Auto Remote“ Schalters geändert werden

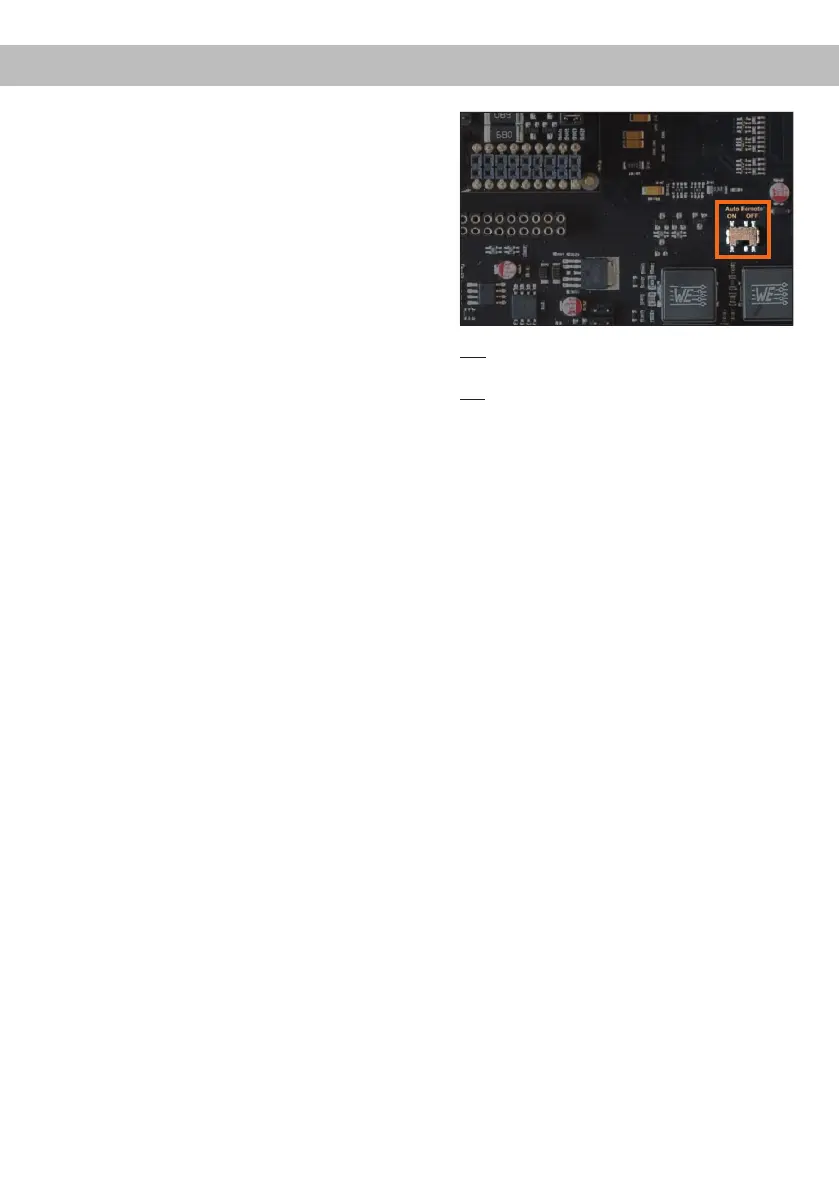

(siehe Markierung im nachfolgenden Bild).
On: Einschaltung über Hochpegel-Lautspre-
chereingang aktiviert (Werkseinstellung).
O󰀨: Einschaltung über Hochpegel-Lautspre-
chereingang deaktiviert.
8. Konguration des internen DSPs
Es wird dringend empfohlen, vor der er-
sten Inbetriebnahme die grundlegenden
Einstellungen im Verstärker mit Hilfe der
DSP PC-Tool Software vorzunehmen.
Eine Missachtung kann zur Zerstörung der
angeschlossenen Lautsprecher / Verstär-
ker führen. Speziell bei Verwendung der
V TWELVE DSP MK2 in vollaktiven Systemen
besteht sonst Zerstörungsgefahr für die Hoch-
töner. Informationen zum Anschluss des Ver-
stärkers an einen PC nden Sie auf Seite 13.
9. Anschluss der Lautsprecherausgänge
Die Lautsprecherausgänge können direkt mit
den Lautsprecherleitungen verbunden wer-
den. Verbinden Sie niemals die Lautsprecher-
leitungen mit der Kfz-Masse (Fahrzeugkaros-
serie). Dieses kann Ihren Verstärker und Ihre
Lautsprecher zerstören. Achten Sie darauf,
dass alle Lautsprechersys teme phasenrichtig
angeschlossen sind, d.h. Plus zu Plus und Mi-
nus zu Minus. Vertauschen von Plus und Minus
hat einen Totalverlust der Basswiedergabe zur
Folge. Der Pluspol ist bei den meisten Lautspre-
chern gekennzeichnet. Die Impedanz pro Kanal
darf 2 Ohm nicht unterschreiten, da sonst die
Schutzschaltung des Verstärkers aktiviert wird.
