HELIX V TWELVE DSP MK2

11

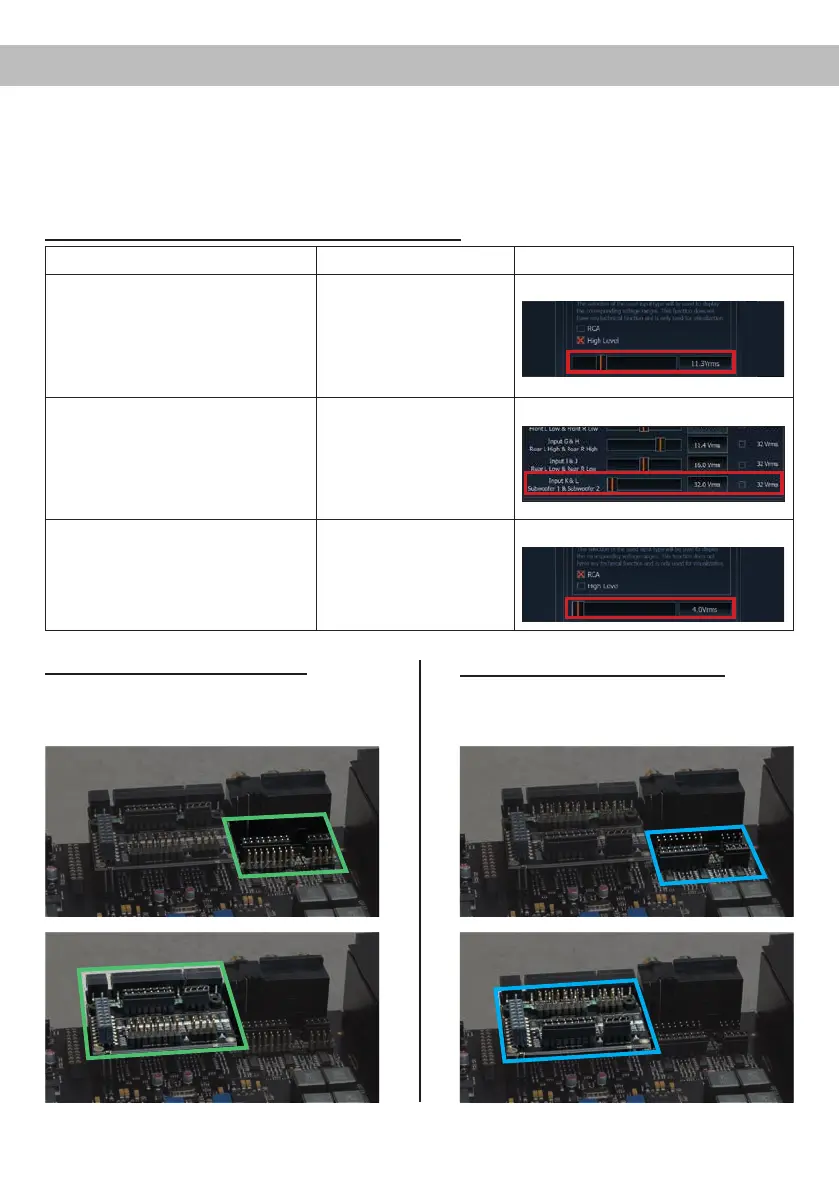

Einstellungsbeispiele für die Eingangsempndlichkeit:
Quelle Jumper positionen Input Gain im DSP PC-Tool
OEM-Radio 4- bis 6-kanalig
Bis 25 Watt Sinusleistung pro Kanal an
4 Ohm bzw. bis 50 Watt Sinusleistung
pro Kanal an 2 Ohm
Low Voltage Range –
Werkseitige Jumperpo-
sitionen
(siehe Abb. 1)
Standard Gain Setup
OEM-Radio mit Zusatzverstärker
4- bis 12-kanalig
Größer 25 Watt bis 200 Watt
Sinusleistung pro Kanal an 4 Ohm bzw,
bis zu 400 Watt an 2 Ohm oder 100 Watt
an 8 Ohm
High Voltage Range
(siehe Abb. 2)
Advanced Gain Setup
Nachrüstradio 4- bis 6-kanalig mit
Vorverstärkerausgang.
Bis zu einer maximalen RCA / Cinch
Ausgangsspannung von 4 Volt RMS
Low Voltage Range –
Werkseitige Jumperpo-
sitionen
(siehe Abb. 1)
Standard Gain Setup
Abbildung 1 – Low Voltage Range:
Abbildung 2 – High Voltage Range:
Für weitere Anwendungsfälle kontaktieren Sie bitte Ihren HELIX-Fachhändler.
Wertebereich: Highlevel 4 - 16 Volt
Cinch 1 - 4 Volt
J 1
J 2
J 3
J 4
J 1
J 2
J 3
J 4
10. Anschluss des Remote-Ausgangs
Dieser Ausgang (Rem. Out) dient dazu, einen
am Line Output angeschlossenen Zusatzver-
stärker mit einem Remote-Signal zu versorgen.
Wertebereich: Highlevel 8 - 32 Volt
Cinch 2 - 8 Volt
Bitte verwenden Sie ausschließlich dieses
Signal zur Einschaltung externer Verstärker, um
Ein- und Ausschaltgeräusche zu vermeiden.
