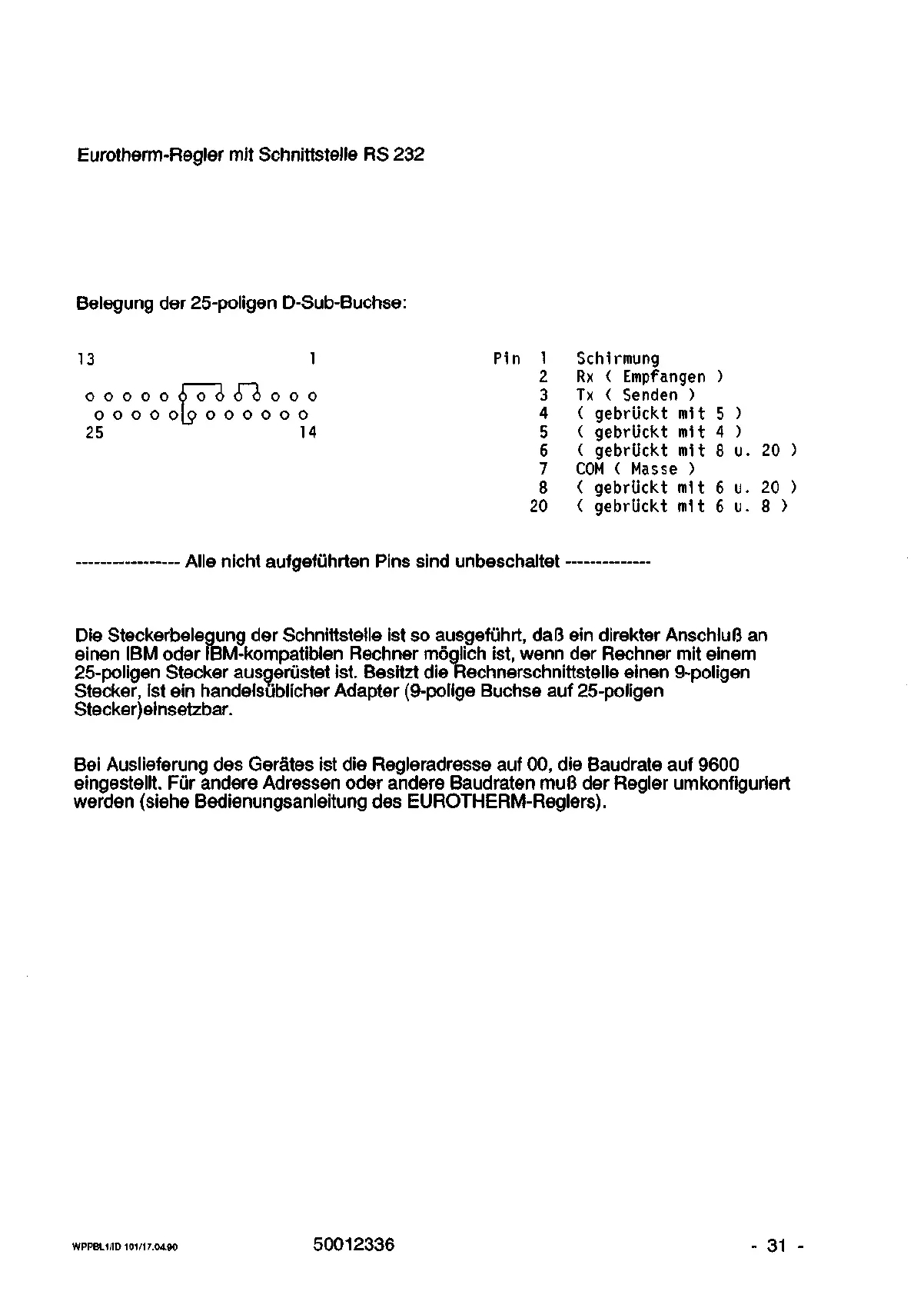

Eurotherm-Regler mit Schnittstelle RS 232
Belegung der 25-poligen D-Sub-Buchse:
13
1 Pin
00000600 6~6 0 0 0
oooo o[o oooooo
25 14
Alls nicht aufgefiihrten Pins sind unbeschaltet
1
2
3
4
5
6
7
8
20
Schirmung
Rx
(
Empfangen
Tx
(
Senden
)
( gebrlickt
mit
( gebrlickt
m1t
( gebruckt
mit
COM
(
Masse
)
( gebrUckt
m1t
( gebruckt
mit
)
5
)
4
)
8
u.
6
u.
6
u.
20
)
20
)
8
)
Die Steckerbelegung der Schnittstelle ist so ausgefiihrt, da6 ein direkter AnschluB an
einen IBM oder IBM-kompatiblen Rechner moglich ist, wenn der Rechner mit einem
25-poligen Stecker ausgerustet ist. Besitzt die Rechnerschnittstelle einen 9-poligen
Stecker, ist ein handelsiiblicher Adapter (9-polige Buchse auf 25-poligen
Steckerjeinsetzbar.
Bei Auslieferung des Gerates ist die Regieradresse auf 00, die Baudrate auf 9600
eingestellt. Fur andere Adressen oder andere Baudraten muB der Regler umkonfiguriert
werden (siehe Bedienungsanleitung des EUROTHERM-Reglers).
WPPBL1/ID 101/17.04.90
