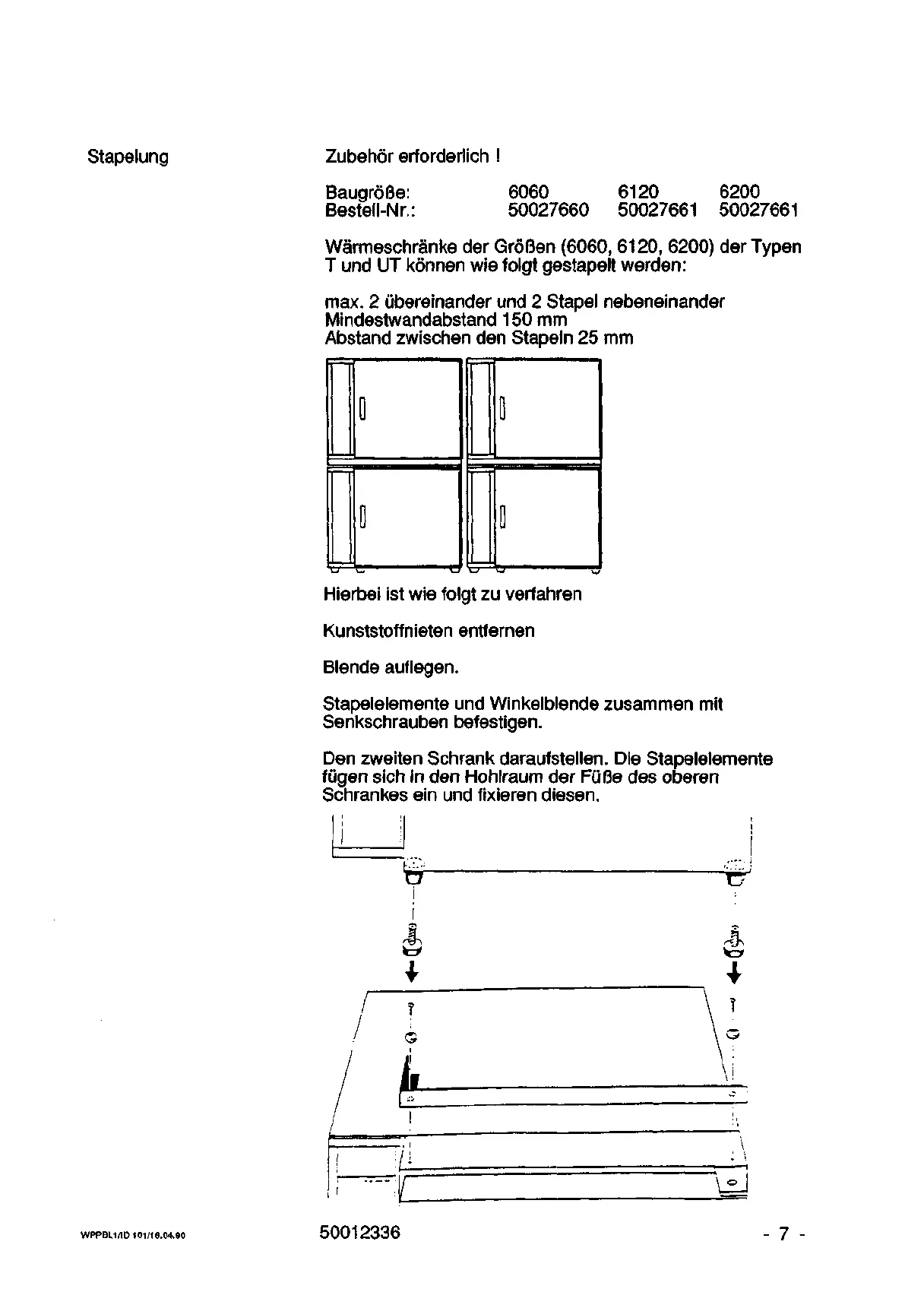

Stapelung
Zubehor erforderlich !
BaugroBe:
Bestell-Nr.:
6060 6120 6200
50027660 50027661 50027661
Warmeschranke der Groflen (6060, 6120, 6200) der Typen
T und UT konnen wie folgt gestapelt werden:
max. 2 ubereinander und 2 Stapel nebeneinander
Mindestwandabstand 150 mm
Abstand zwischen den Stapeln 25 mm
D
I
0
I
Hierbei ist wie folgt zu verfahren
Kunststoffnieten entfernen
Blende auflegen.
Stapelelemente und Winkelblende zusammen mit
Senkschrauben befestigen.
Den zweiten Schrank daraufstellen. Die Stapelelemente
fugen sich in den Hohlraum der FuBe des oberen
Schrankes ein und fixieren diesen.
WPPBL1/ID101/1B.0490 50012336
- 7 -
