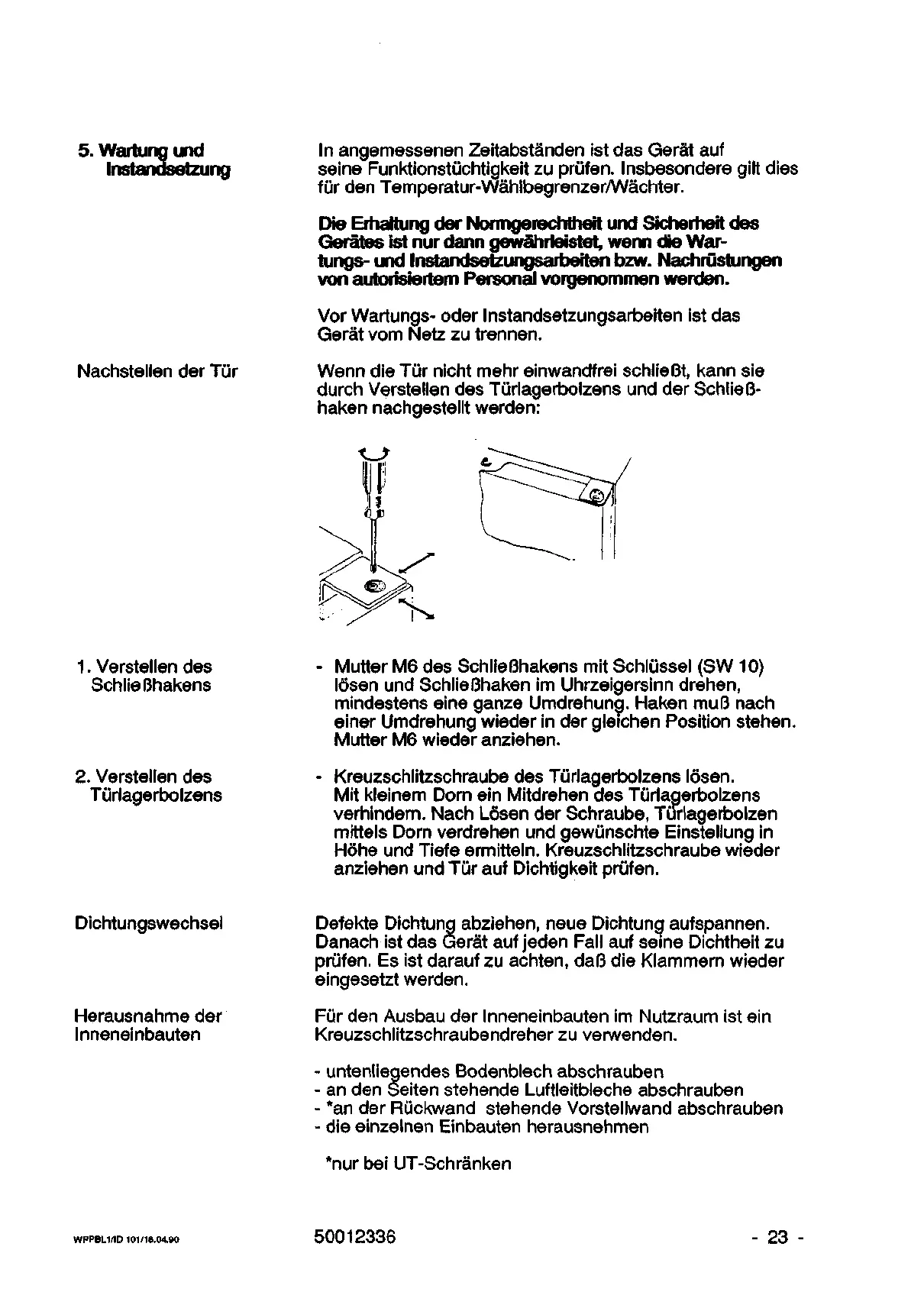

5. Wartung und
Instandsetzung
Nachstellen der Tur
In angemessenen Zeitabstanden ist das Gerat auf
seine FunktionstiJchtigkeit zu prufen. Insbesondere gilt dies
fur den Temperatur-Wahlbegrenzer/Wachter.
Die Erhaltung der Normgerechtheit und Sicherheit des
Geraies ist nur dann gewahrfeistet, wenn die War-
tungs-
und Instandsetzungsarberten bzw. Nachaistungen
von autorislertem Personal vorgenommen werden.
Vor Wartungs- oder Instandsetzungsarberten ist das
Gerat vom Netz zu trennen.
Wenn die Tur nicht mehr einwandfrei schlieBt, kann sie
durch Verstellen des Turlagerbolzens und der SchlieB-
haken nachgestellt werden:
1.
Verstellen des
SchlieBhakens
2.
Verstellen des
Turlagerbolzens
Mutter M6 des SchlieBhakens mit Schlussel (SW 10)
losen und SchlieBhaken im Uhrzeigersinn drehen,
mindestens eine ganze Umdrehung. Haken muB nach
einer Umdrehung wieder in der gleichen Position stehen.
Mutter M6 wieder anziehen.
Kreuzschlitzschraube des Turlagerbolzens losen.
Mit kleinem Dorn ein Mitdrehen des Turlagerbolzens
verhindern. Nach L6sen der Schraube, Turlagerbolzen
mittels Dorn verdrehen und gewunschte Einstellung in
Hohe und Tiefe ermitteln. Kreuzschlitzschraube wieder
anziehen und Tur auf Dichtigkeit prufen.
Dichtungswechsel
Herausnahme der
Inneneinbauten
Defekte Dichtung abziehen, neue Dichtung aufspannen.
Danach ist das Gerat auf jeden Fall auf seine Dichtheit zu
prufen.
Es ist darauf zu achten, dal3 die Klammern wieder
eingesetzt werden.
Fur den Ausbau der Inneneinbauten im Nutzraum ist ein
Kreuzschlitzschraubendreher zu verwenden.
- untenliegendes Bodenblech abschrauben
- an den Seiten stehende Luftleitbleche abschrauben
- *an der Ruckwand stehende Vorstellwand abschrauben
- die einzelnen Einbauten herausnehmen
*nur bei UT-Schranken
WPPBL1/ID 101/18.04.90
50012336
- 23 -
