Das sogenannte VICE VERSA Ausgangssignal ist eine spezielle Frequenzweichenkonfiguration. Diese findet nur Verwendung, wenn der
LINE OUT des HIFONICS X3-ZEUS oder X3-COLOSSUS zur Ansteuerung eines beliebigen weiteren Verstärkers benutzt wird. Die
kompletten Weicheneinstellungen für beide Verstärker finden nur an der HIFONICS X3-Verstärker statt, am 2. Verstärker werden keine
Weicheneinstellungen mehr vorgenommen, da dieser ein bereits modifiziertes Signal vom HIFONICS X3-Verstärker erhält.
Im LP/BP-Modus (siehe Beispiel 1) wird ein High Pass-Signal an den 2. Verstärker weitergegeben.
Im HP-Modus (siehe Beispiel 2) wird ein Low Pass-Signal an den 2. Verstärker weitergegeben.
Hier 2 Beispiele zur Verwendung der VICE VERSA Funktion:
2-KANAL-VERSTÄRKER: X3-ZEUS / X3-COLOSSUS
9

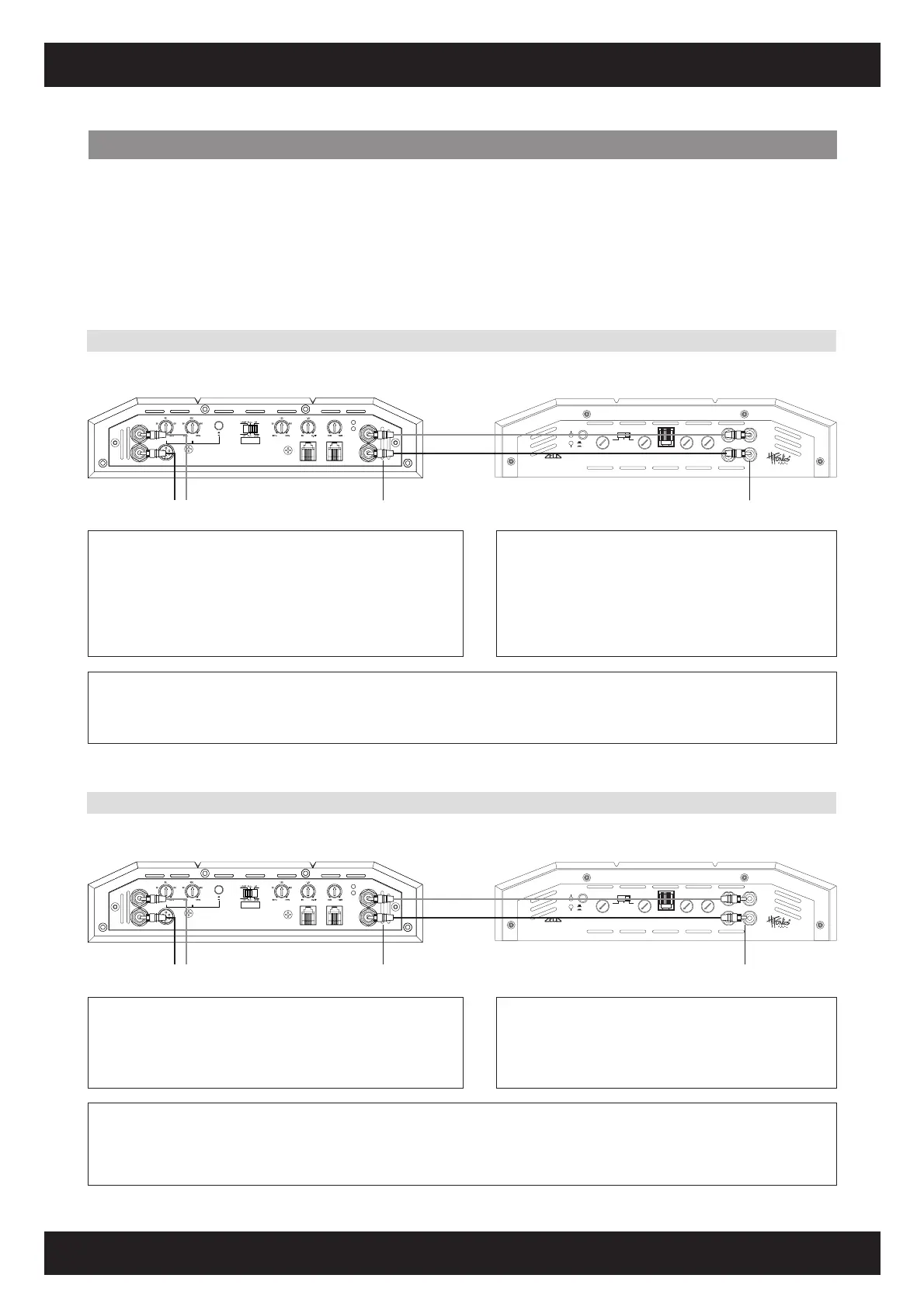

ANSCHLUSSBEISPIELE: VICE VERSA
HiFONICS X3-ZEUS / X3-COLOSSUS
für Subwooferbetrieb (Mono)
VERSTÄRKER 2 (beliebiges Gerät)
für Stereo-Lautsprecher-System (High Pass-Betrieb)
Anschluss an Steuergerät CINCH/RCA LINE OUT CINCH/RCA LINE IN
Einstellungen HiFONICS X3-Verstärker:
Der X3-Verstärker muss sich im LP/BP Modus befinden, d.h. die an diesem Verstärker
angeschlossene Lautsprecher bzw. Subwoofer erhält nur ein Tiefton- bzw. Bandpass-
Signal.
Das VICE VERSA Ausgangssignal an LINE OUT kann nun mit dem HIGH PASS-Regler
des X3-Verstärkers eingestellt werden.
Einstellungen Verstärker 2:
Ein beliebiger 2. Verstärker sollte sich für den normalen Lautsprecherbetrieb im
FULL-Mode (Vollbereichs-Modus) befinden. Die Einstellungen der Weiche werden
vom HIFONICS X3-Verstärker übernommen. Lediglich der Eingangspegel muss
angepasst werden. Siehe dazu die Bedienungsanleitung des entsprechenden
Verstärkers.
Hinweis: Wenn der 2. Verstärker über einen regelbaren LP-Modus verfügt, kann
hiermit ein Bandpass-Signal (z.B. zur aktiven Ansteuerung von Kickbässen)
erzeugt werden.
VORTEILE:
Diese VICE VERSA-Konstellation ermöglicht Ihnen, die hohe Leistungsentfaltung eines X3-ZEUS oder X3-COLOSSUS Verstärkers für den angeschlossenen Subwoofer zu nutzen
und gleichzeitig den sehr hochwertigen Hochpass-Filter (regelbar zwischen 10 - 4000 Hz) sowie die audiophilen Klangeigenschaften für das weitergegebene und bereits modifizierte
Audiosignal für Verstärker 2 zu verwenden. Verstärker 2 fungiert dann als reiner Verstärker ohne Vor-Verstärker-Modifikation und liefert den für X3-Modelle üblichen High-End-
Sound für die angeschlossenen Lautsprecher, ohne ein X3-Modell zu sein. Selbstverständlich funktioniert diese Konstellation auch mit zwei X3-Modellen.
Einstellungen HiFONICS X3-Verstärker:
Der X3-Verstärker muss sich im HP Modus befinden, d.h. die an diesem Verstärker
angeschlossenen Lautsprecher erhalten nur ein Hochton-Signal.
Das VICE VERSA Ausgangssignal an LINE OUT kann nun mit dem LOW PASS- und
SUBSONIC- Regler des X3-Verstärkers eingestellt werden.
Einstellungen Verstärker 2:
Ein beliebiger 2. Verstärker muss sich im FULL oder FLAT (Vollbereichs-Modus)
befinden.
Die Einstellungen der Weiche werden vom HIFONICS X3-Verstärker übernommen.
Lediglich der Eingangspegel muss angepasst werden. Siehe dazu die
Bedienungsanleitung des entsprechenden Verstärkers.
VORTEILE:
Diese VICE VERSA-Konstellation ermöglicht Ihnen, den sehr hochwertigen Hochpass-Filter (regelbar zwischen 10 - 4000 Hz) sowie die audiophilen Klangeigenschaften eines
X3-ZEUS oder X3-COLOSSUS Verstärkers für das angeschlossenen Lautsprecher-System zu nutzen und gleichzeitig die dynamischen und sehr hochwertigen Bass-Filter (Tiefpass
40 - 4000 Hz und Subsonic 10 - 150 Hz) für das weitergegebene und bereits modifizierte Audiosignal für Verstärker 2 zu verwenden. Verstärker 2 fungiert dann als reine Endstufe
ohne Vor-Verstärker-Modifikation und liefert den für X3-Modelle üblichen High-End-Bass-Sound für den angeschlossenen Subwoofer, ohne ein X3-Modell zu sein.
Selbstverständlich funktioniert diese Konstellation auch mit zwei X3-Modellen.
VICE VERSA 1
VICE VERSA 2
HiFONICS X3-ZEUS / X3-COLOSSUS
für Stereo-Lautsprecher-System (High Pass-Betrieb)
VERSTÄRKER 2 (beliebiges Gerät)
für Subwooferbetrieb (Mono)
Anschluss an Steuergerät CINCH/RCA LINE OUT CINCH/RCA LINE IN
