25

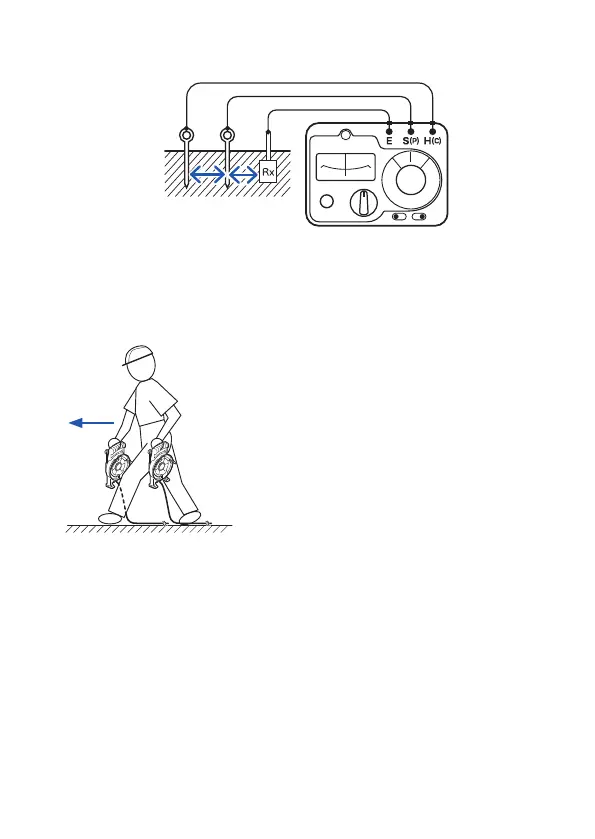

接地抵抗を精密に測定する（精密測定法、3電極法）
1
5
3
赤
黄
黒
10 m 10 m
補助接地
電極 S(P)
補助接地
電極 H(C)
接地電極
E
2
1
接地電極とE 端子を測定コード（黒）
で接続する
2
巻き取り器を2 つ持ち、測定コード
を引き出しながら測定場所に移動す
る
3
測定コード（黄）がすべて引き出され
た位置で、補助接地棒を地面に差し
込み、測定コード（黄）を接続する
4
巻き取り器（測定コード：赤）から、
測定コードを引き出しながら、接地
電極E と補助接地電極 S(P) を結ぶ直
線上を移動する
5
測定コード（赤）がすべて引き出され
た位置で、補助接地棒を地面に差し
込み、測定コード（赤）を接続する
