Hirobo EC135 - Attaching the Fenestron

11
12

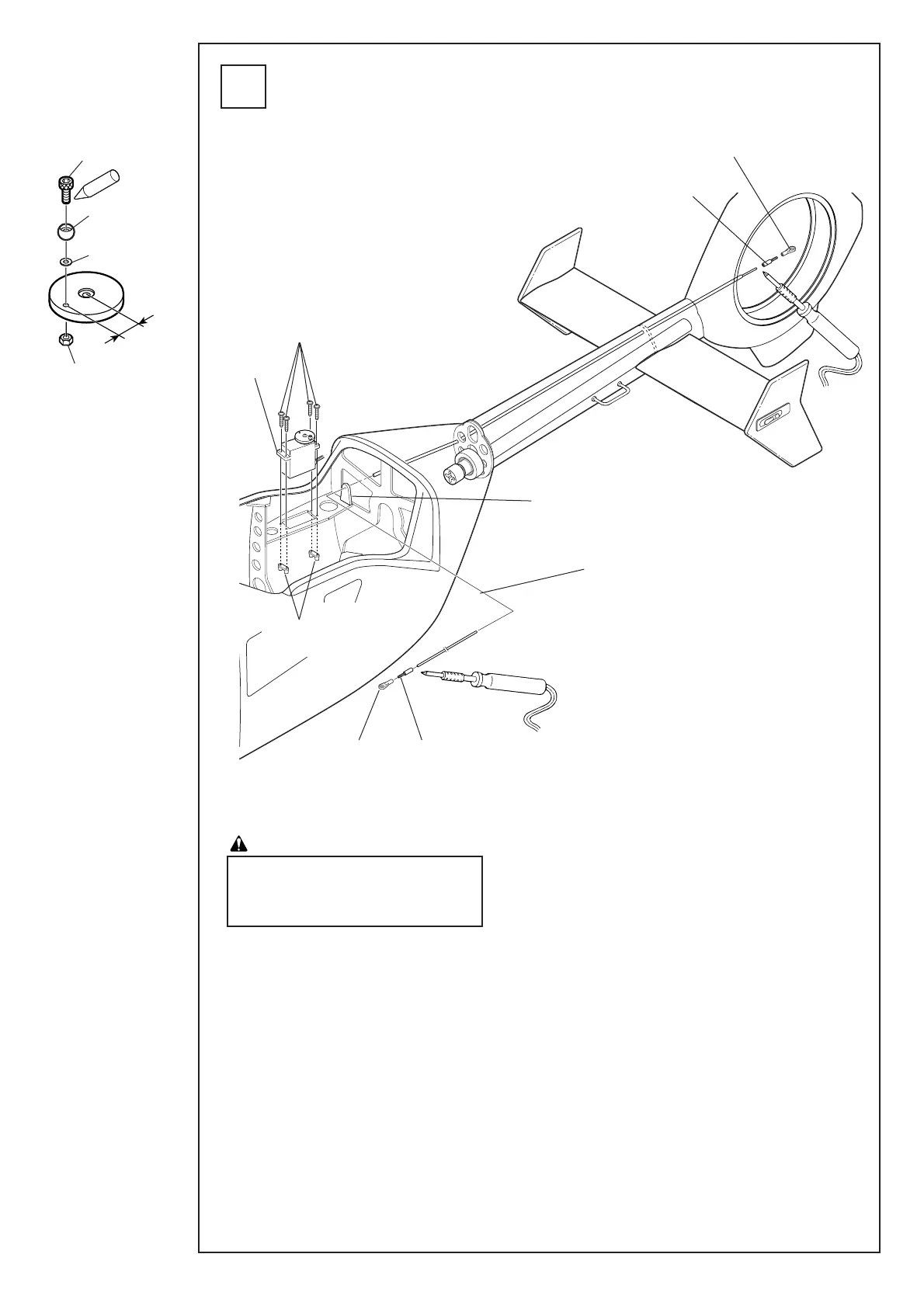

フェネストロンの取付
Attachingthefenestron
φ 1.2 ピアノ線をカットして SUS
パイプに通します。
Cutthe1.2mmpianowire,and
insertittotheSUSpipe.
M2.6 × 16 座付 TS
M2.6 × 16TSwithwasher
ラダーサーボ
Rudderservo
アジャストジョイント B
AdjustjointB
M2 ロッドエンド
M2rodend
ハンダ付け
Solder
M2 ロッドエンド
M2rodend
アジャストジョイント B
AdjustjointB
ハンダ付け
Solder
サーボのゴムグロメットは、各プロポの説
明書通りに取り付けます。
Mounttherubberservogrommetas
describedinthetransmittermanual.
注意Caution
M2 × 6CS
EX φ 5 ボール
EX φ 5ball
φ 1.7FW
M2 ナット
M2nut
約 13mm
Approx.
13mm
ロ
ッ
ク

サーボマウント B
ServomountB
SUS パイプとφ 5 ボールが一直線に
なる位置にエポキシで接着します。
Attachwithepoxyadhesivesothatthe
stainlesssteelpipeandφ 5ballare
alignedinastraightline.
