Hirobo EC135 - Attaching the Tail Pipe

7
7
テールパイプの取付
Attachingthetailpipe
M3 × 18CS

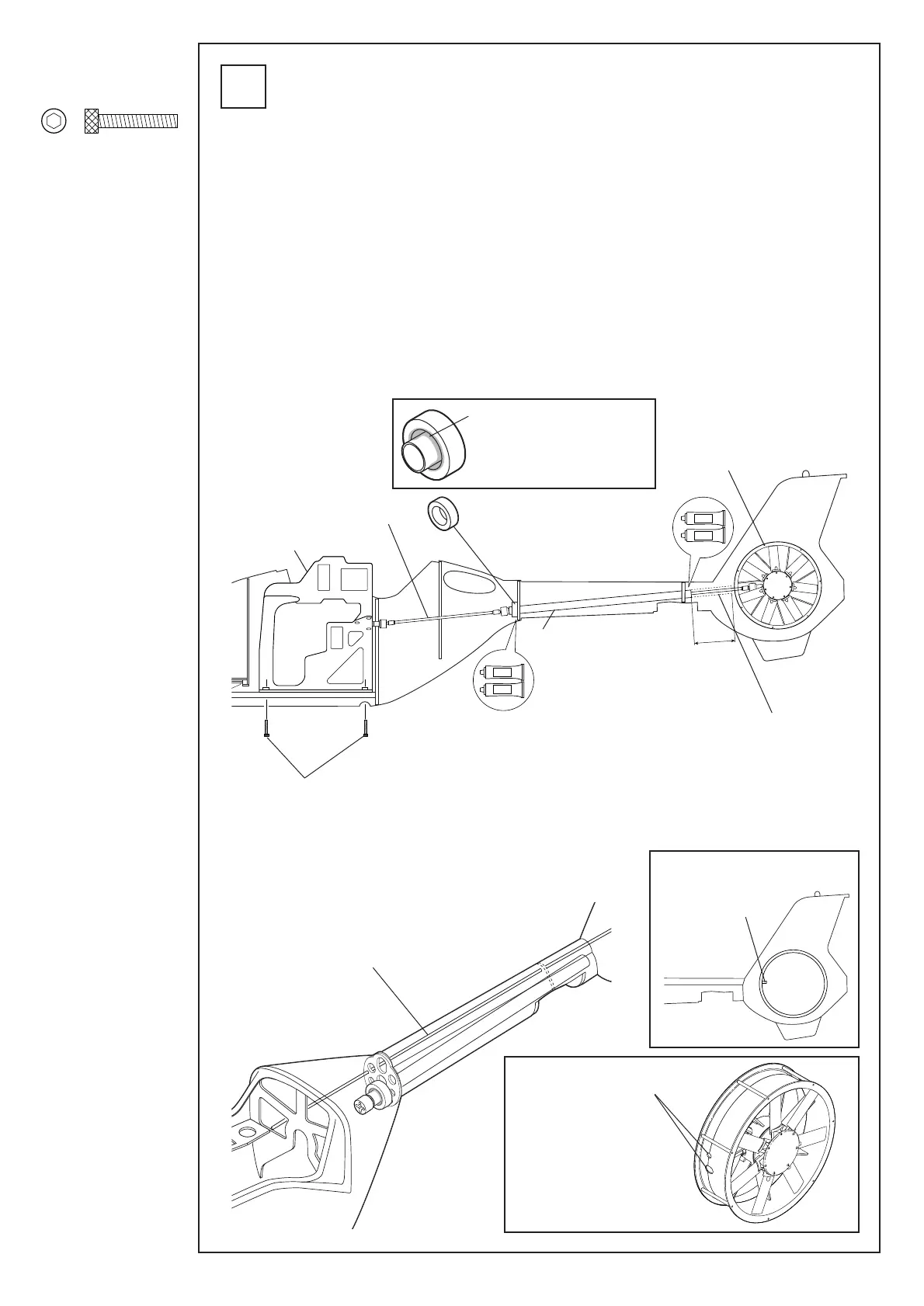

① テールドライブ ASSYL=507 のグラスパイプを下図
のようにボールジョイント側から 100mm カットし
ます。
② フレーム ASSY、テールドライブ ASSYP=198、テー
ルドライブASSYL=507、フェネストロンの仮組をし
ます。
③ テールドライブ ASSYL=507 とフェネストロンが一
直線につながる様に、テールドライブASSYL=507の
位置を決めます。
④ 位置が決まりましたら、フェネストロンケースの穴
位置に合わせてφ 2.1 の穴を両面に開けます。
⑤ テールドライブ ASSYL=507 にφ 20 × 30 × 10 バル
サリングを取付け、胴枠にエポキシ（30分以上硬化
型）で接着します。
フェネストロンとテールド
ライブASSYL=507が一直線
上になる様に調整します。
Adjustsothat theangle
mission and tail drive
assembly L=507 become
alignedwitheachother.
テールドライブ ASSYL=507
TaildriveassemblyL=507
テールドライブ ASSYP=198
TaildriveassemblyP=198
フレーム
Frame
① Cut100mmoftheglasspipeofthetaildriveassembly
L=507fromtheballjointsideasshownbelow.
② Temporarilyassembletheframeassembly,thetail
driveassemblyP=198,taildriveassemblyL=507and
thefenestronintothefuselage.
③ Determinethepositionofthetaildriveassembly
L=507whereitcomesintolinewiththefenestron.
④ Afterthepositionisdetermined,drill2.1mmholesto
thebothsidesinaccordancewiththoseofthe
fenestroncase.
⑤ GluethetaildriveassemblyL=507attachedwithφ
20×30×10balsaringtothefuselageframewith30
minutehardeningtypeepoxyadhesive.
φ 2.1 穴開け
Drill2.1mm
holes
ヤスリ、リューター等
でカットします。
Cutwithrouter,file,etc.
φ 20 × 30 × 10 バルサリング
φ 20 × 30 × 10balsaring
100mm
SUS パイプを約 5mm
出して下さい。
Takeapprox.5mmof
theSUSpipeout.
ラダーコントロールパイ
プ、テールドライブパイ
プが接触しない様、フェ
ネストロンケースの穴を
広げて下さい。
Enlargetheholesizeon
thefenestroncasesoas
toavoidcontactwiththe
ruddercontrolpipesand
taildrivepipe.
SUS パイプを 610mm
にカットします。
CuttheSUSpipeto
610mm.
⑥ SUS パイプを 610mm にカットし、下図の様に取り
付けます。
⑥ CuttheSUSpipeto610mmandattachitasshown
below.
グラスパイプとバルサリングの
間にバスコークを流します。
Applysiliconcaulkingbetween
theglasspipeandbalsaring.
M3×18CS ……………… 4
エポキシ
Epoxy
A
B
エポキシ
Epoxy
A
B
