Hirobo EC135 - Attaching the Rotor Head and Top Cover

14
14

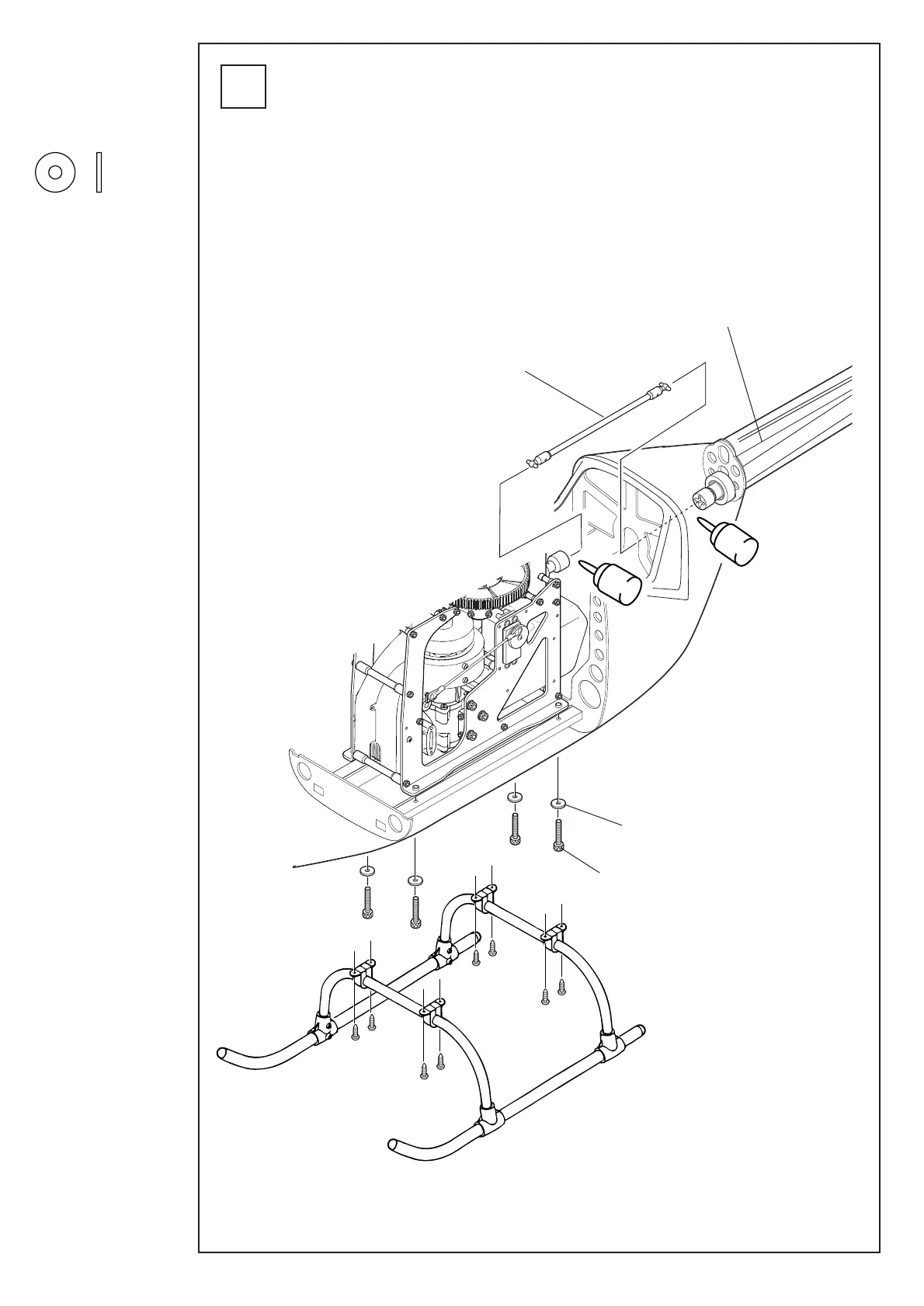

メインフレーム・スキッドの取付
Attachingthemainframeandtheskid
① 使用するマフラーに合わせて排気口をカットして下
さい。
② 胴体にメインフレームを組込みます。フレームを固
定する前にテールドライブ ASSYP=198 をテールド
ライブ ASSYL=507 に差し込んでおきます。
φ3×9×1FW
M3 × 18CS
テールドライブ ASSYP=198
TaildriveassemblyP=198
① Trimthefuselagetofitthemuffler.
② Installthemainframeintothefuselage.Before
mountingtheframe,insertthetaildriveassembly
P=198intotaildriveassemblyL=507.
テールドライブ ASSYL=507
TaildriveassemblyL=507
仮取していたネジを使用します。
Usethetemporarilysetscrews.
φ3×9×1FW ………………4
グリス
グリス
