Hisense A620 - Schéma du Produit; Unité Principale

6
FR
12
12
3 4 5
1096 7 8 11

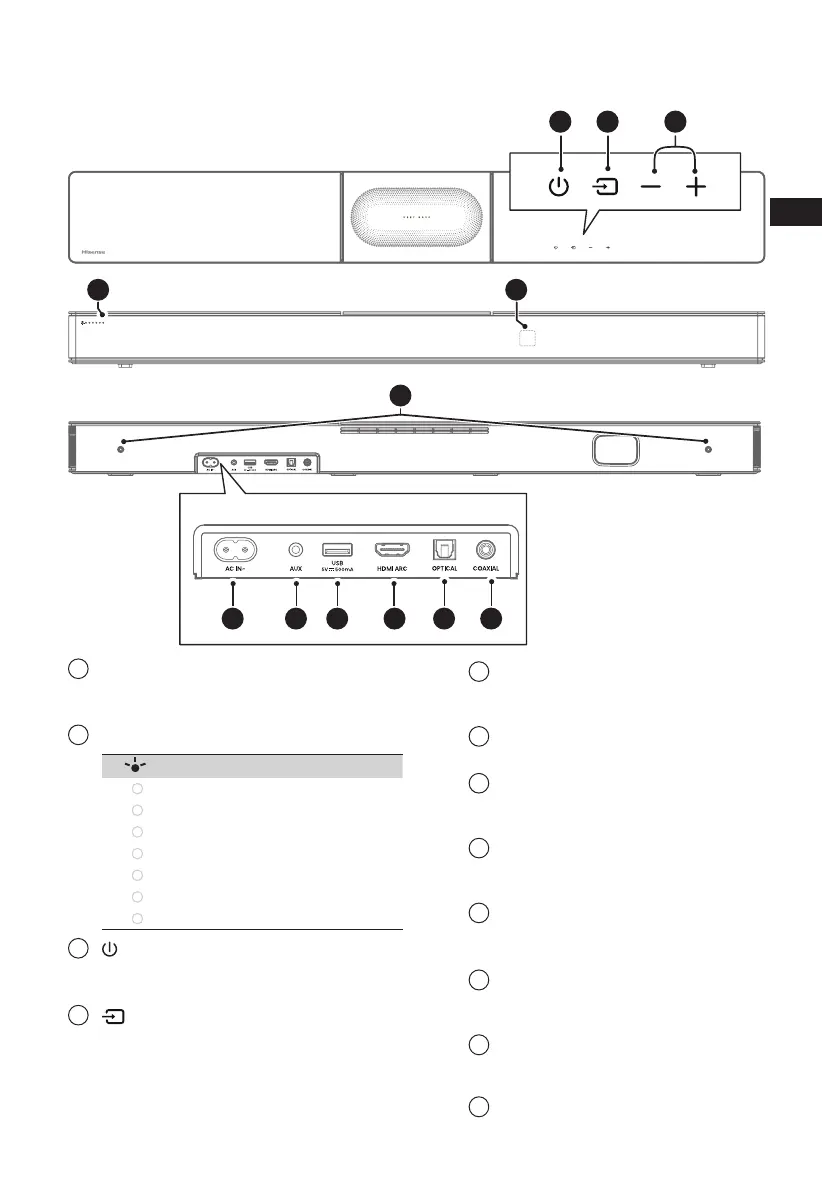

3. Schéma du produit
3.1 Unité principale
1
Capteur de télécommande
Permet de recevoir le signal de la
télécommande.
2
Voyants DEL
Lampe
Mode
●
Rouge Veille
●
Vert AUX
●
Bleu BT (Bluetooth)
●
Orange OPTIQUE
●
Bleu clair COAXIAL
●
Blanc HDMI ARC
●
Jaune USB
3
Bouton (MARCHE/ARRÊT)
Basculer la barre de son entre le mode
ACTIVER et le mode Veille.
4
Bouton (SOURCE)
Sélectionnez le mode de lecture.
5
+
/
-
Boutons (Volume)
Permettent d’augmenter/diminuer le
volume.
6
Prise AC IN ~
Branchez ici le câble d’alimentation.
7
Prise AUX
Permet de connecter un périphérique
audio externe.
8
Prise USB
Insérez le périphérique USB pour lire de
la musique.
9
Prise HDMI ARC
Permet de se connecter à un téléviseur
via un câble HDMI.
10
Prise OPTICAL
Permet la connexion à une sortie audio
optique sur le téléviseur.
11
Prise COAXIAL
Permet la connexion à la sortie audio
COAXIALE du téléviseur.
12
Points de fixation murale
