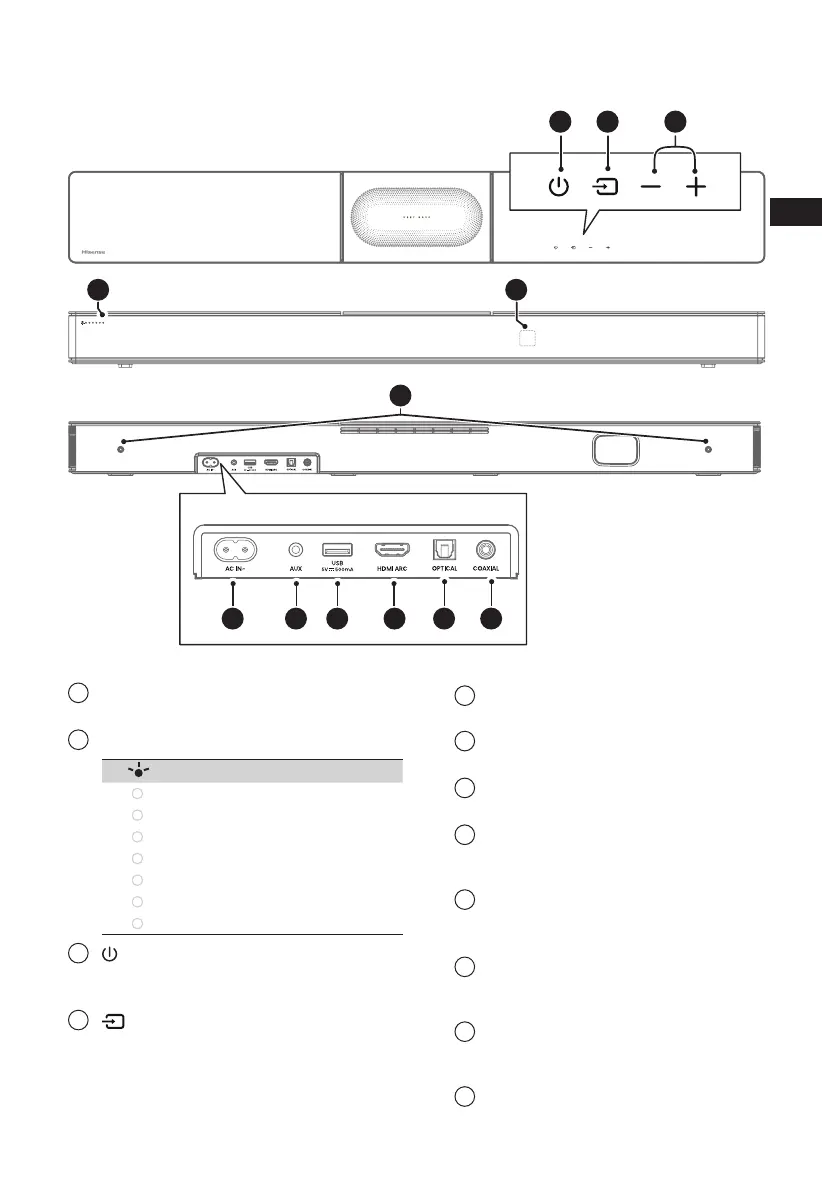

3. Diagrama de producto
3.1 Unidad principal
1
Sensor de mando a distancia
Recibir la señal del mando a distancia.
2
Indicadores LED
Luz
Modo
●
Rojo Espera
●
Verde AUX
●
Azul BT (Bluetooth)
●
Naranja ÓPTICO
●
Azul claro COAXIAL
●
Blanco HDMI ARC
●
Amarillo USB
3
Botón (ACTIVE/DESACTIVE)
Cambie la barra de sonido entre el modo
Encendido y En espera.
4
Botón (FUENTE)
Seleccione la función de reproducción.
5
+
/
－
Botones (Volumen)
Aumentar/disminuir el nivel de volumen.
6
Toma AC IN ~
Conecta al suministro de energía.
7
Toma AUX
Conecte un dispositivo de sonido externo.
8
Toma USB
Inserte el dispositivo USB para reproducir
música.
9
Toma HDMI ARC
Conecte a un TV a través de un cable
HDMI.
10
Toma OPTICAL
Conexión a una salida de audio óptica del
TV.
11
Toma COAXIAL
Conexión a la salida de audio COAXIAL
del TV.
12
Puntos para instalar en la pared
