16
Istruzioni per l’installazione
Accertarsi che i colori dei cavi utilizzati per l’unità esterna e i loro numero del morsetto corrispondano a
quelli per l’unità interna.
Modelli di

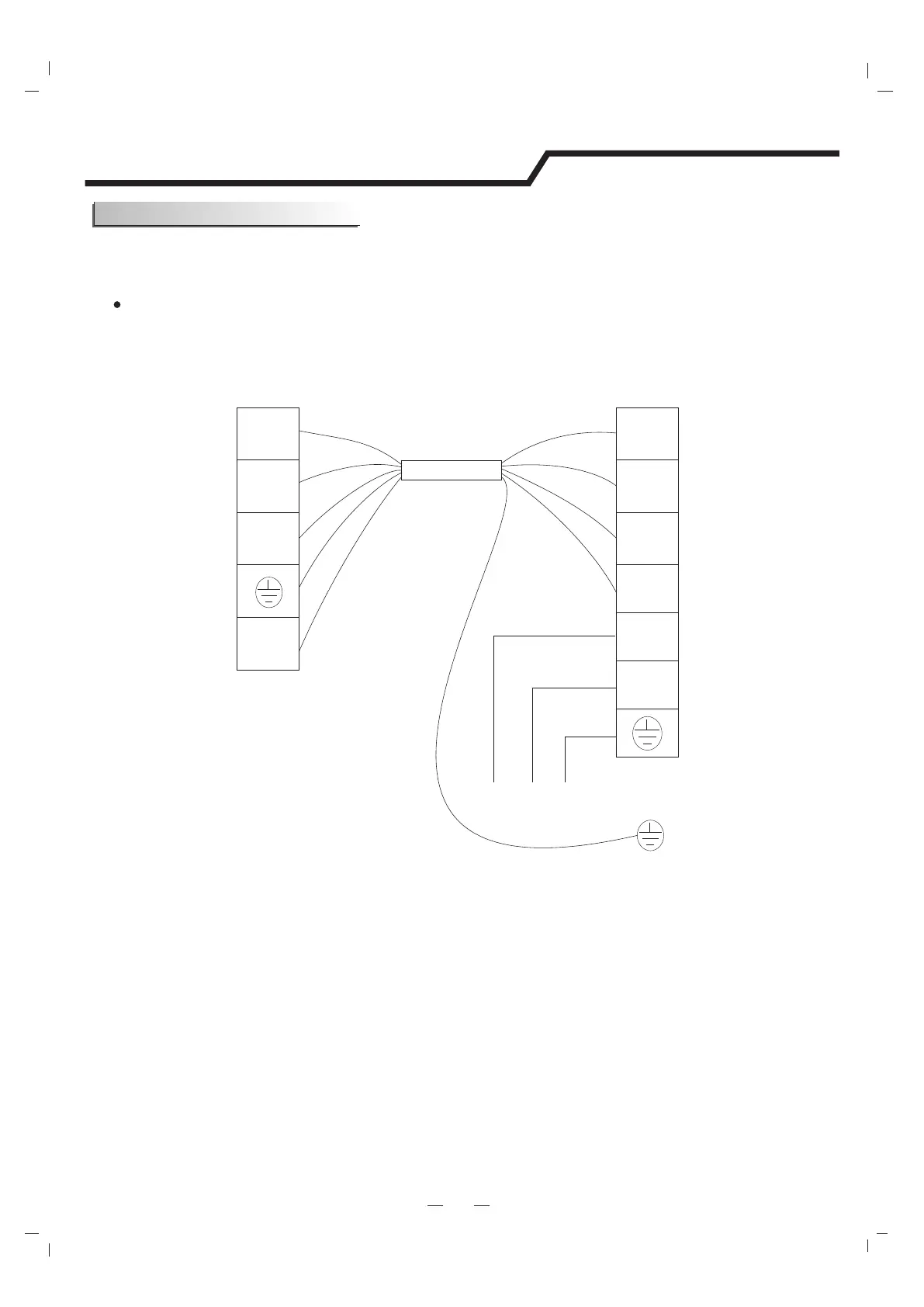

Schema del cablaggio
2(N)
1(L)
0(L) 0(L)
2(N)
1(L)
Cavo per collegamento dell’alimentazione elettrica
Blu
Blu
Giallo/verde
Giallo/verde
Marrone
Marrone
Grigio
Grigio
Alimentazione elettrica
L
N
BN
BU
YE/GN
Morsettiera
Unità interna
Morsettiera
Unità esterna
4(SL)
4(SL)
Nero
Nero
7K~24K
Avvertenza:
Prima di accedere ai terminali, tutti i circuiti di alimentazione devono essere scollegati.
