Instale e fixe a Unidade Exterior
Fixe-a com parafusos e porcas firmemente num piso plano e forte.
Se a unidade for instalada na parede ou no teto, certifique-se de fixar o suporte
bem para impedi-la de tremer devido à vibração grave ou vento forte.
3.
Ligação da tubagem da unidade exterior
4.
Conexão de Cabos da Unidade Exterior (veja a página anterior)
Retire as tampas das válvulas de 2 e 3 vias.
Conecte os tubos para as válvulas de 2 e 3 vias separadamente de acordo com o torque exigido.
2.
1.
Instale a Porta de Drenagem e a Mangueira de drenagem (apenas para o modelo de bomba de calor)
Arruela
Porta de drenagem
A água condensada sai da unidade exterior quando o aparelho funciona em modo de
aquecimento. A fim de não perturbar o seu vizinho e proteger o ambiente, instale uma
porta de drenagem e uma mangueira de drenagem para direcionar a água
condensada. Instale o pórtico de drenagem ea arruela de borracha no chassi da
unidade exterior, em seguida, conecte a mangueira de drenagem ao pórtico como
mostrado na figura direita.

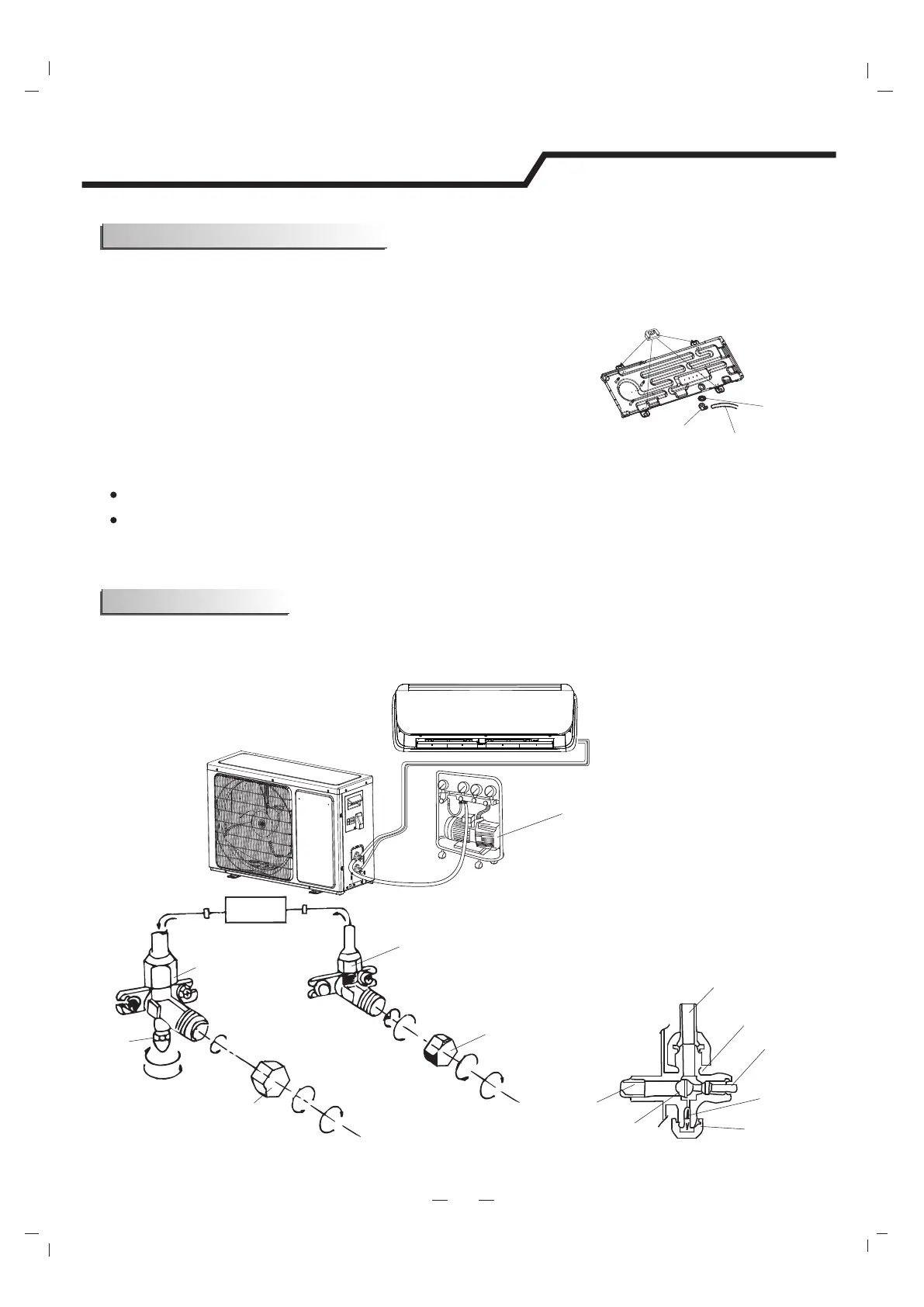

O ar que contém umidade remanescente no ciclo de refrigeração pode provocar uma avaria no compressor. Depois de conectar as unidades
interior e exterior, evacue o ar e a umidade do ciclo de refrigerante usando uma bomba de vácuo, como mostrado abaixo.
17
Instruções de instalação
Purga de ar
Nota: Para proteger o meio ambiente, certifique-se de não descarregar o refrigerante para o ar diretamente. Consulte a página seguinte para
as etapas de purga de ar.
Instalação da unidade exterior
Válvula de 2 vias
(6)Abra-a por 1/4 volta
Tampa da válvula
(1)Girar
(8)Apertar
(2)Girar
(8)Apertar
(1)Girar
(7)Gire-a para abrir
completamente a válvula
(7) Gire-a para abrir completamente a válvula
(8)Apertar
Diagrama da válvula de 3 vias
Conecte-o à unidade interior
Posição aberta
Eixo
Tampa da porta de serviço
Porta de
serviço
Conecte-o à unidade interior
Núcleo da válvula
Agulha
Bomba de vácuo
Tampa da válvula
Unidade Interior
Direção do fluxo de
refrigerante
Válvula de 3 vias
Almofada de borracha
(opcional) Coloque-a em baixo
do pedestal inferior
Mangueira de
drenagem
(preparada pelo
usuário)
