Instrucciones de instalación
Asegúrese de que el color de alambres de la unidad externa y el Nº de terminal sean iguales a los de la
unidad interna.
Modelo de

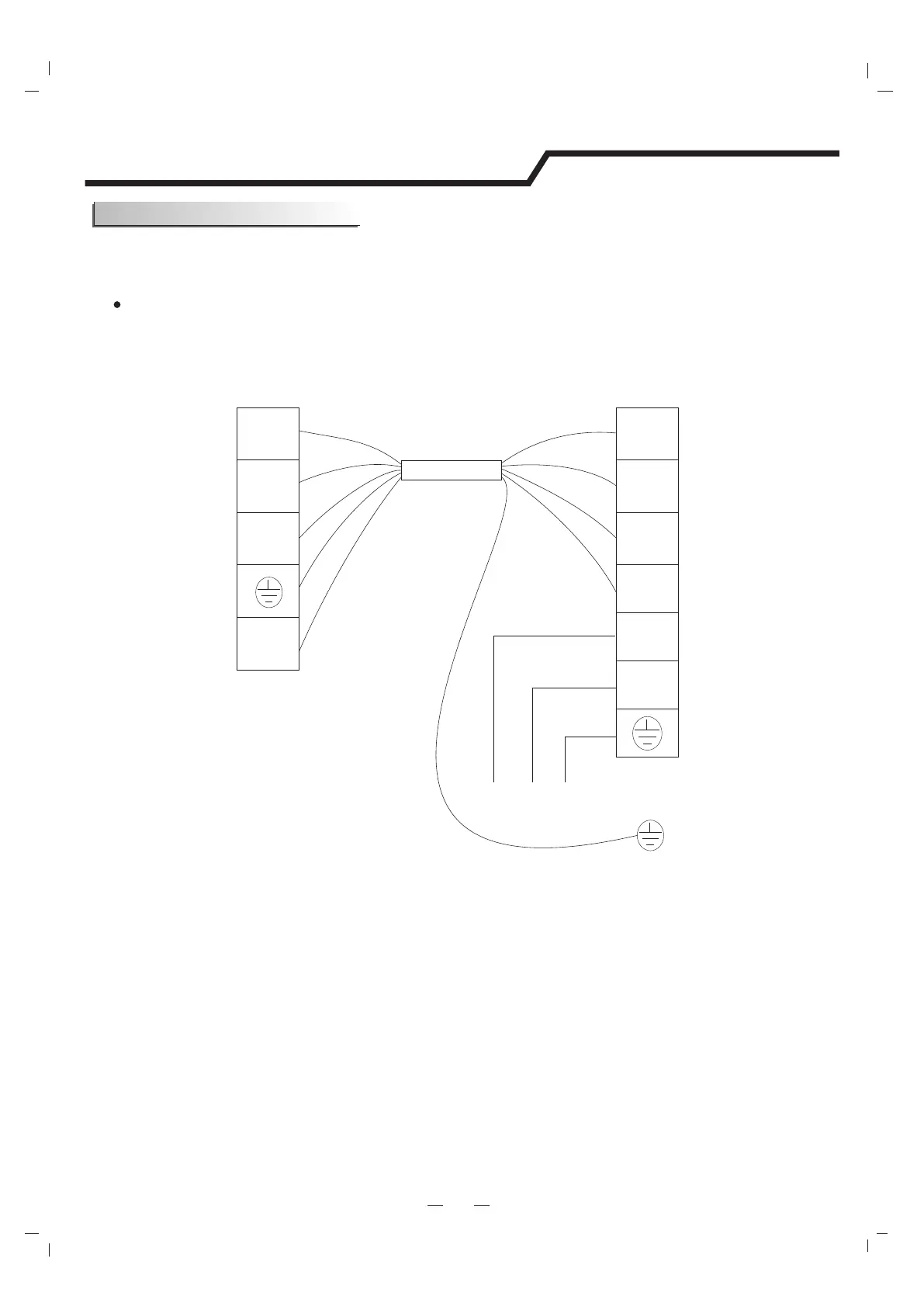

Diagrama de cableado
2(N)
1(L)
0(L) 0(L)
2(N)
1(L)
Cable de conexión de alimentación
Azul
Azul
Amarillo/Verde
Amarillo/Verde
Marrón
Marrón
Gris
Gris
Fuente de alimentación
L
N
BN
BU
YE/GN
Terminal
Unidad interna
Terminal
Unidad externa
4(SL)
4(SL)
Negro
Negro
7K~24K
Advertencia:
Antes de obtener acceso a las terminales, se deben desconectar todos los circuitos de
abastecimiento.
