Installare e fissare l’unità esterna
Fissarla con bulloni e dadi su un pavimento robusto.
Se viene installata sul muro o solaio, accertarsi di fissare correttamente
il supporto per prevenire le vibrazioni causate dal vento forte.
3. Collegamento della tubazione dell’unità esterna
4. Collegamento dei cavi dell’unità esterna (ved. le pagine precedenti)
Togliere i coperchi delle vavole a 2 e 3 vie.
Collegare i tubi alle vavole a 2 e 3 vie separatamente in conformità alla coppia richiesta.
2.
1.
Tubo di drenaggio( fornito
dall’utente)
Rondella
La porta di drenaggio
La condensa drena dall’unità esterna quando l’unità è in modalità di
riscaldamento. Per non disturbare il vicinato e proteggere l’ambiente
bisogna installare una curva di drenaggio e un tubo di drenaggio per
espellere l’acqua condensata. Basta installare installare una curva di
drenaggio e una rondella di gomma sul telaio dell’unità esterna e poi
collegare il tubo di drenaggio alla porta come illustrato a destra.

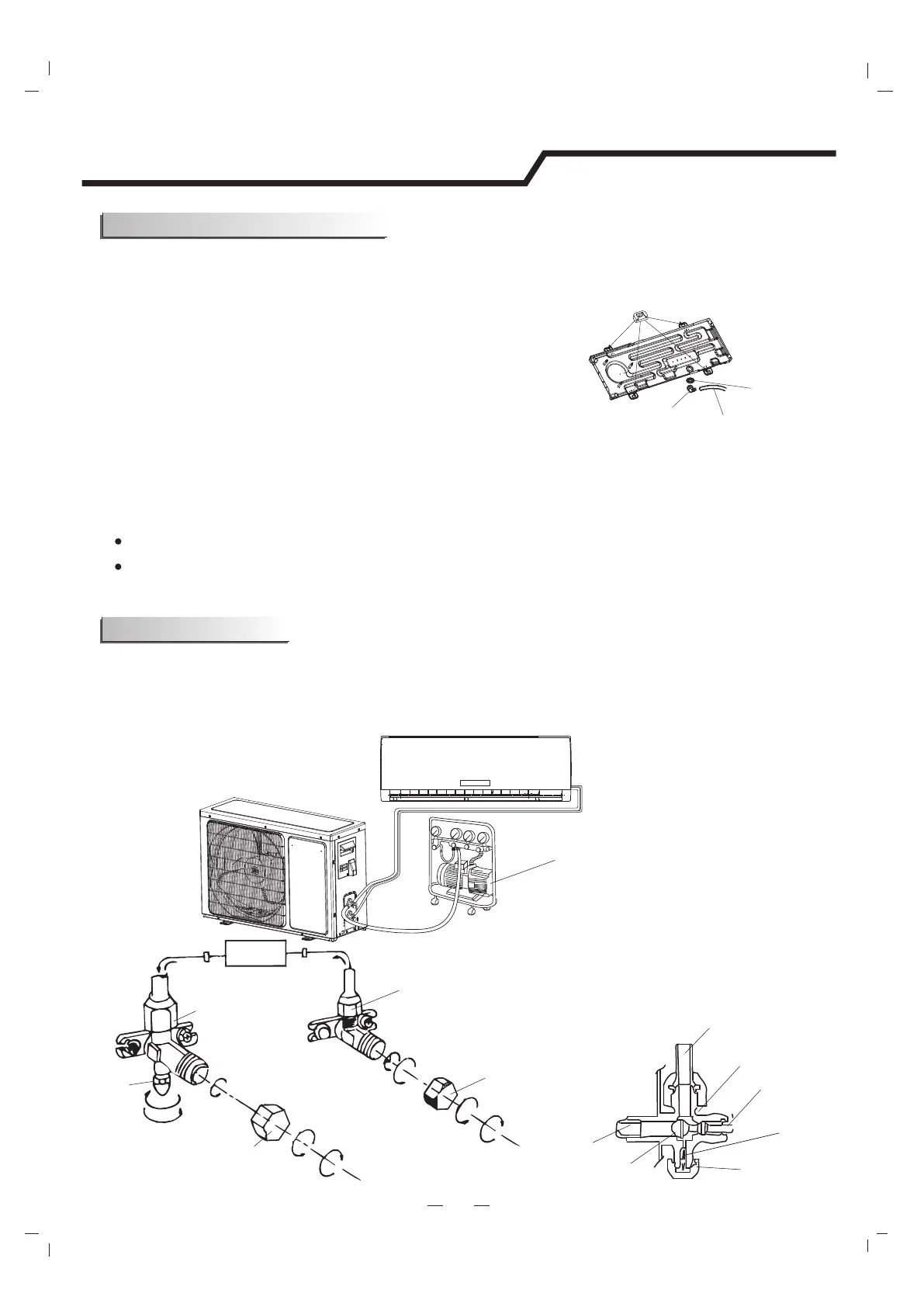

L’aria che contiene l’umidità rimasta nel circuito della refrigerazione può causare malfunzionamento al
compressore. Dopo aver collegato l’unità interna e l’unità esterna evacuare l’aria e l’umidità dal circuito
della refrigerazione tramite una pompa a vuoto secondo l’illustrazione seguente.
17
Spurgo d’aria
Nota: per la protezione ambientale accertarsi di non scaricare il refrigerante direttamente nell’aria. Vedi la pagina successiva per i
passi dello spurgo.
Installazione dell’unità esterna
Valvola da 2-passi
(6) Aperto 1/4 giro
Coperchio della valvola
(1) Girare
(8) Serrare
(2) Girare
(8) Serrare
(1Girare
(7) Girare per apertura
totale della valvola
(7) Girare per apertura totale della vavola
(8) Serrare
Schema della valvola a 3 vie
Collegare all’unità interna
Posizione dell’apertura
Coperchio
della porta di
servizio
Porta di
servizio
Collegare all’unità esterna
Spina della valvola
Ago
Pompa a vuoto
Coperchio
della valvola
Pad in gomma (optional) e
posizionarla sotto il
piedistallo più basso
Istruzioni per l’installazione
Unità interna
Valvola a 3 vie
Installare la curva di drenaggio e il tubo di drenaggio( solo per il modello con pompa di calore)
Mandrino
Direzione del flusso del refrigerante
