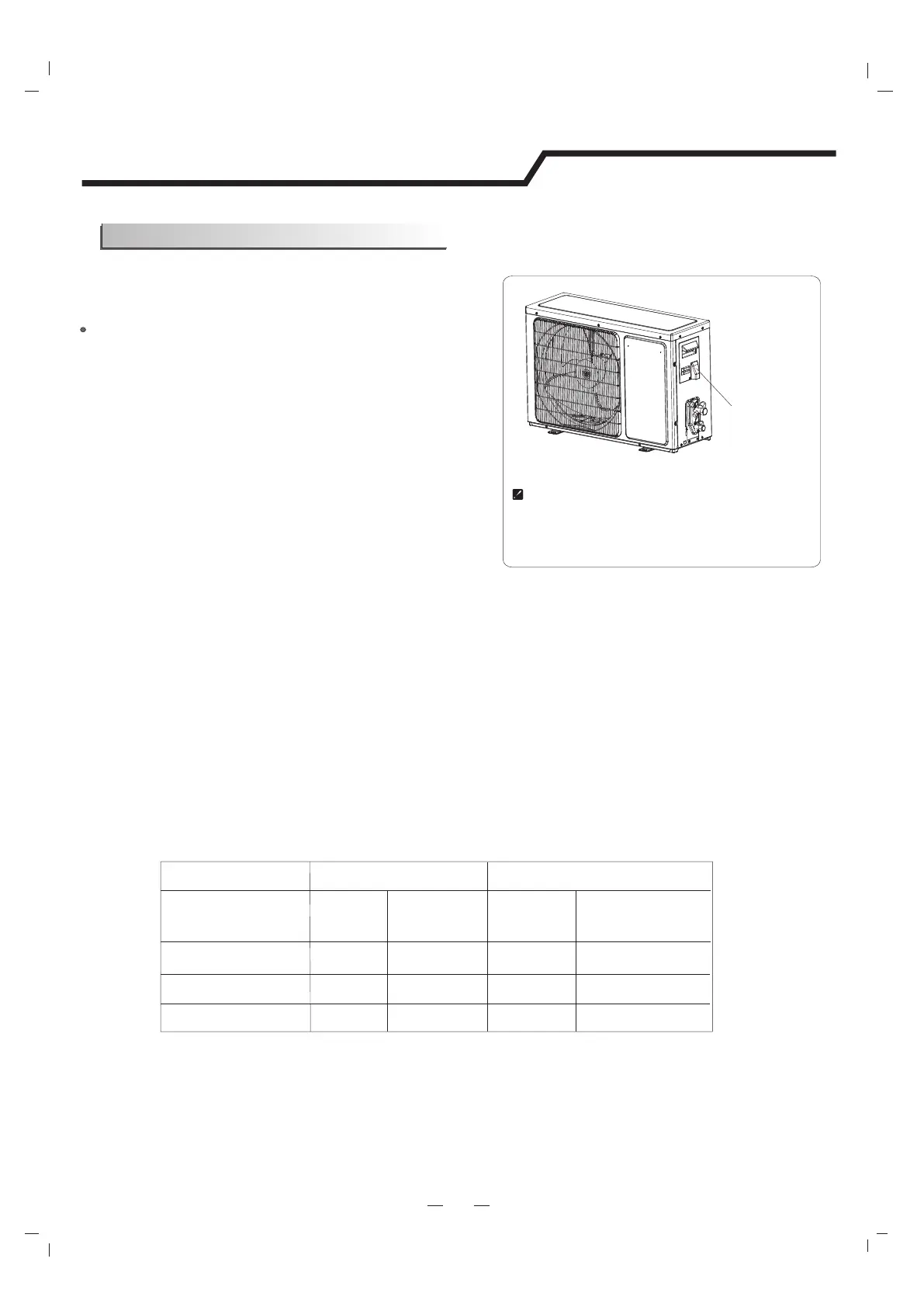

Unidad Externa
1)
Retire la puerta de acceso desde la unidad con soltar
el tornillo. Conecte los cables con los terminales en el
tablero de control de manera individual según lo abajo
mencionado.
2)
Fije el cable de conexión de alimentación en el tablero
de control con la abrazadera de cable.
3)
Reinstale la puerta de acceso a la posición original con
el tornillo.
4)
Utilice un interruptor automático reconocido para el modelo
24K o superior entre la fuente de alimentación y la
unidad.Un dispositivo de desconexión para la desconexión
adecuada de todas las líneas de alimentación deberá ser
instalado.
Nota: Para algunos modelos, es necesario retirar el gabinete
para conectar con el terminal de unidad interna.
Instrucciones de instalación
Capacida (Btu/h)
Cable de alimentación
Especificaciones de Cable
Atención:
El enchufe debe ser accesible incluso después de la instalación del aparato en caso de que haya una
necesidad de desconectarlo. Si no es posible, conecte el aparato a un dispositivo de conmutación de doble
polo con separación de contacto de por lo menos 3mm colocado en una posición accesible incluso
después de la instalación.
Conexión del Cable
Cable de conexión de alimentación
Área de sección
transversal
normal
Tipo
Área de sección
transversal
normal
Tipo
Precaución:
1.
Nunca olvide dedicar circuito de alimentación individual especificado para el acondicionador de aire. Para el método
de cableado, refiérase al diagrama de circuito colocado en el interior de la puerta de acceso.
2.
Confirme que las dimensiones del cable cumplen con las las especificaciones de fuente de
alimentación
3.
Verifique que todas las conexiones de los cables estén firmemente apretadas.
4.
Asegúrese de instalar un interruptor automático de sobrecarga puesto a tierra en un área húmeda o mojada.
Terminal de
puerta de
acceso
(interior)
Unidad externa
Las figuras en este manual se basan en la vista
externa de un modelo estándar. Como una
consecuencia, la forma puede diferir de la del
acondicionador de aire que ha seleccionado.
7K,9K,12K
H07RN-F
2
1.0mm X3
H07RN-F
2
1.0mm X5
18K
24K
H07RN-F
H07RN-F
2
1.5mm X3
2
2.5mm X3
H07RN-F
H07RN-F
2
1.5mm X5
2
2.5mm X5
