LUCAS NANO 305 FX 1.1
22
4 Aufbauvarianten und Zubehör
Sie können LUCAS NANO 305 FX in verschiedenen Konfi gurationen ver-
wenden. Maximale Flexibilität erhalten Sie bei Verwendung des optional
erhältlichen HK Audio Zubehörs – eine Aufl istung fi nden Sie unter 4.7.
4.1 Mono System
mit S-CONNECT POLE LN
(siehe auch Illustration unten)
No speaker cables
Setup
LR
Balance
Schrauben Sie die signalführende Distanzstange S-CONNECT POLE LN in
den M33-Flansch auf der Oberseite des Subwoofers ein. Verriegeln Sie nun
das Satellite-Array per Easy-Click auf der S-CONNECT POLE LN. Dank der
integrierten Signalführung kommt diese Aufbau-Variante komplett ohne
Signalkabel aus. Achten Sie darauf, dass der Setup-Schalter auf Satellite-
Array-Betrieb und der Balance-Regler mittig eingestellt ist.
• Benötigtes Zubehör: S-CONNECT POLE LN
4.2 Mono System
in Verbindung mit einer handelsüblichen Distanzstange 35 mm/M20
und dem POLE MOUNT ADAPTER
(siehe auch Illustration unten)
Use Speaker Out L
Setup
LR
Balance
Schrauben Sie den im Lieferumfang enthaltenen Reduzieradapter (M33 auf
M20) in den Flansch auf der Oberseite des Subwoofers. Schrauben Sie nun
die Distanzstange in den Reduzieradapter ein und stecken Sie den POLE
MOUNT ADAPTER auf das obere Ende der Distanzstange. Die Satelliten
werden auf die Easy-Click-Aufnahme des POLE MOUNT ADAPTER geklickt.
Bitte beachten Sie, dass der POLE MOUNT ADAPTER nicht zur Signalüber-
tragung dient. Verwenden Sie ein Lautsprecherkabel mit Klinkenanschlüs-
sen, um den „Speaker Out L“ des Subwoofers mit dem Satellitenpaar zu
verbinden.
Achten Sie darauf, dass der Setup-Schalter auf Satellite-Array-Betrieb und
der Balance-Regler mittig eingestellt ist.
• Benötigtes Zubehör: POLE MOUNT ADAPTER
Diese Aufbauvariante ist mit jedem handelsüblichen 35mm/M20-Distanz-
rohr möglich; zudem wird noch ein Lautsprecherkabel mit Klinkenanschlüs-
sen benötigt (mind. 2 x 1.5 mm² Leitungsquerschnitt und 2 m Länge).
4.3 Stereo System
mit STEREO STAND ADD-ON (LUCAS NANO 300 Series) oder in
Verbindung mit handelsüblichen Mikrofonstativen mit 3/8"-Gewinde
(siehe auch Illustration unten)
Use L/R Speaker Outs
Setup
LR
Balance
RL
Schrauben Sie die beiden Satelliten des LUCAS NANO 305 FX auf die
3/8"-Gewinde der Stative des STEREO STAND ADD-ON auf. Verbinden Sie
nun die beiden Speaker Out des Subwoofers mit Hilfe von Speaker-Kabeln
mit den jeweiligen Satelliten. Achten Sie darauf, dass der Setup-Schalter
auf Stereo-Satellite-Betrieb und der Balance-Regler mittig eingestellt ist.
• Benötigtes Zubehör: STEREO STAND ADD-ON 300 Series (2x höhenver-
stellbares Boxenstativ, 2x Speaker-Kabel, 1x Tasche)
Bitte beachten Sie, dass diese Aufbau-Variante auch mit handelsübli-
chen Mikrofonstativen umsetzbar ist, sofern diese mit 3/8"-Gewinde
ausgestattet sind.

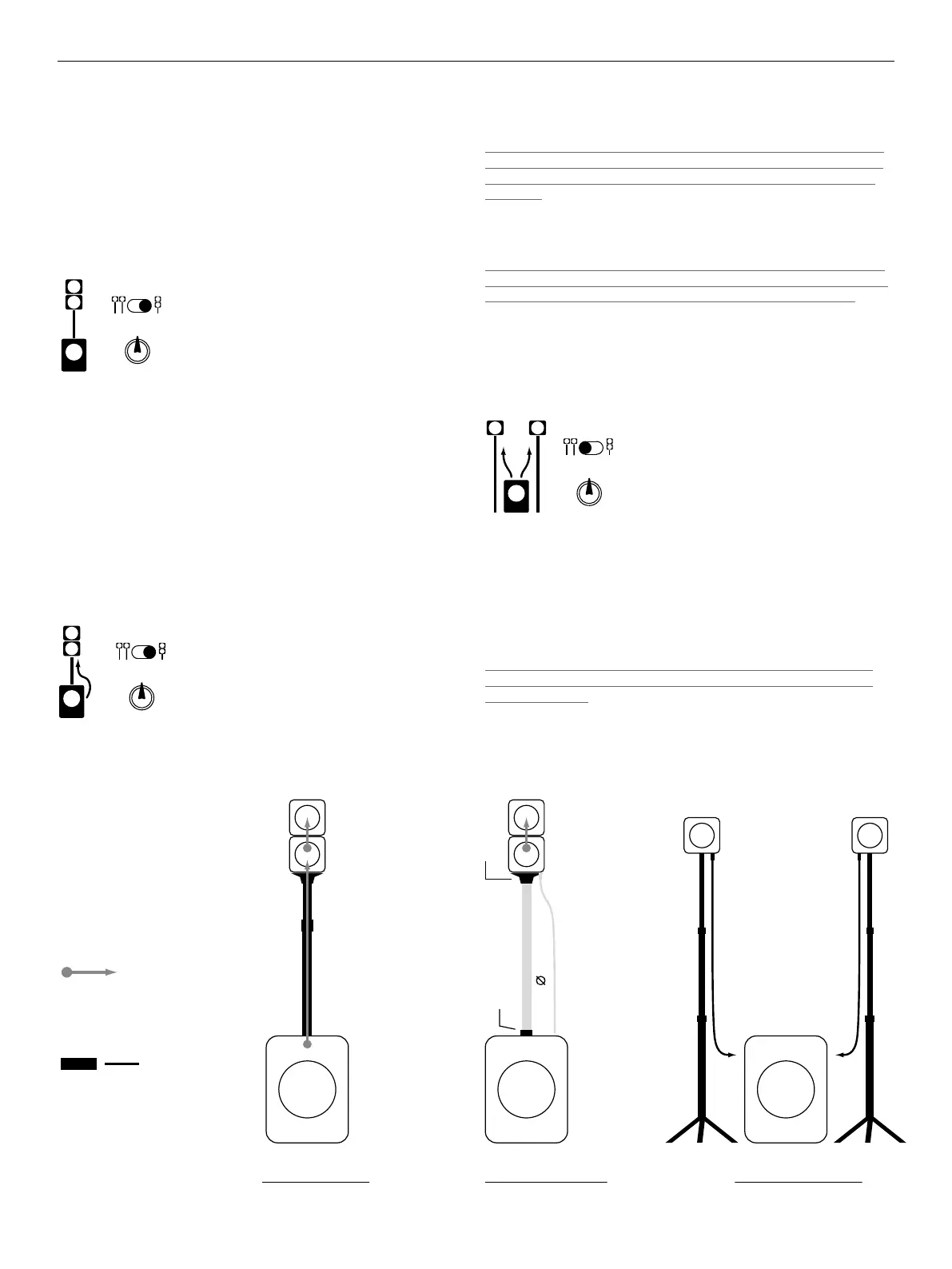

4.1 Mono System
with S-CONNECT POLE LN
No cables needed
S-Connect Pole LN
4.2 Mono System
with one POLE MOUNT ADAPTER
and standard distance rod
Stereo Stand Add-on
4.3 Stereo System
with STEREO STAND ADD-ON
(also works with microphone stands)
Pole Mount
Adapter
M20
Adapter
3/8"
= 35 mm
Two speaker
cables needed
One
speaker
cable
needed
Signal via
Easy-Click
Bold black:
Part of the listed
accessories
